一、规格参数
1.电源输入：三相五线 AC380V 50Hz；
2.工作环境：海拔＜1000m；温度-10℃～+40℃；湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3.安全保护：接地；漏电（动作电流≤30mA）；过压；过载；短路；
4.控制方式：VVVF；
5.额定速度：0.5 m/s；
6.整机功耗：≤0.75KW；
7.整机重量：≤150KG；
8.外形尺寸：2100mm×1140mm×2000mm（长×宽×高）。

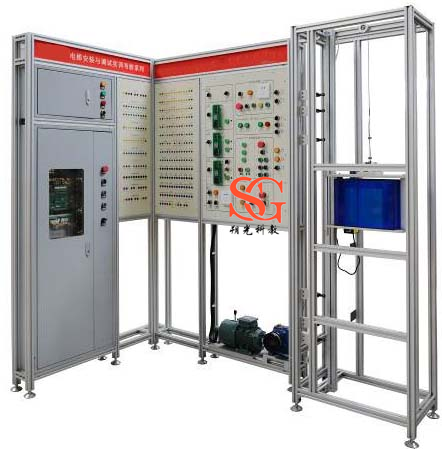

装置采用真实的电梯总电源箱和微机控制柜成套设备，曳引机组及三层井道电气器件均采用模拟的形式，学生借助电梯电气图对这两个部分进行安全型插线连接，通过模拟运行检验连接的正确性与排除出现的故障，使学生能够在本装置上初步掌握电梯电气原理与规范标准、连接、调试、运行及维修的技能，为真实电梯电气的安调与维保打下基础。
设备具有如下特点：
1.采用了“L”形支架结构能够减少占地面积，同时多台并排布置时能够形成实训室工位式布局；
2.采用了真实的电梯总电源箱和微机控制柜，使学生学到的与实际应用的一致；
3.采用了模拟器件嵌入电梯井道结构图形的形式，使调试运行过程更加简单直观；
4.采用了高绝缘的安全型插座与带绝缘护套的高强度安全型插线，可区分强、弱电流的不同规格的插座与插线，确保操作人员的安全。

二、实训项目
1.电梯电气照明回路的连接与调试；
2.电梯电气主控回路的连接与调试；
3.电梯电气安全回路的连接与调试；
4.电梯曳引机组的连接与调试；
5.基本参数设置实训；
6.电机自动调谐实训；
7.矢量控制参数设置实训；
8.运行参数设置实训；
9.楼层参数设置实训；
10.功能输出参数设置实训；
11.门功能参数设置实训；
12.井道自学习实训；
13.电梯一体化控制器故障码的查询与检修。

三、设备配置
1.支架：高级铝型材；
2.总电源箱：含断路器、空气开关、指示灯、照明开关及插座等；
3.微机控制柜：含一体化控制器（NICE1000+）、空气开关、断相与相序保护继电器、计数器、接触器、开关电源、变压器、制动电阻、端子排、上下行按钮、急停及检修开关等；
4.安全型插线端子板；
5.外呼梯显示板；
6.曳引机组模拟器件：三相异步电动机与编码器；
7.井道模拟器件：含上下极限、上下限位、上下减速、上下急停、安全钳、平层、开关门限位、超载、及照明开关；
8.底坑模拟器件：含张紧轮与照明开关，照明灯，插座；
9.楼层模拟器件：含门锁、消防及锁梯开关，上下呼梯按钮；
10.楼层模拟器件：含门锁、消防及锁梯开关，上下呼梯按钮；
11.轿厢模拟器件：含照明灯，风扇及光幕；
12.轿厢操纵箱模拟器件：含开关门、楼层、急停、检修、上下行、照明、风扇、司机及直驶开关；
13.轿顶控制箱模拟器件：含上下行与共用按钮，急停、检修及照明开关，照明灯，插座；
14.运行状态指示：含开关门、启动及制动；
15.安全型插线；
16.实训工具；
17.配套资料：相关说明书及图纸。
