SG-DT17B 电梯曳引机安装与调试实训考核装置

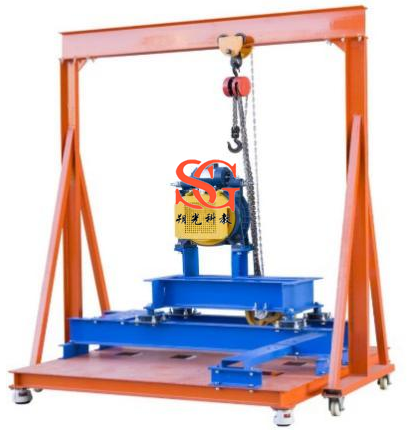

装置主要由钢结构平台、曳引机、曳引机架、移动龙门架等组成。钢结构平台模拟电梯机房环境而设计，平台底部装有万向轮更便于教学。曳引机采用目前市场主流的永磁同步曳引机更贴近实际。曳引机架采用优质型钢焊接可进行重复拆装。另外配有移动龙门架方便学生起吊安装。通过本装置的实训可以更有效地帮助初学者掌握曳引机安装的技能。
1.曳引机额定速度：≤0.63m/s；
2.曳引机额定载重：≤450kg；
3.曳引机轮节径：320；
4.制动形式：鼓式；
5.功率：≤1.6KW；
6.曳引机防护等级：IP41；
7.整机重量：≤1000kg；
8.外形尺寸：≤2200mm×2200mm×25000mm（长×宽×高）。
二、实训项目
1.机房放样；
2.曳引机架的安装与调整；
3.导向轮的安装与调整；
4.曳引机的安装与调整；
5.制动器间隙调整；
6.人工盘车练习。
三、设备配置
1.钢构平台：材料：Q235，表面喷漆处理；
2.永磁同步曳引机：额定速度：≤0.63m/s；额定功率：1.6KW；额定频率：9.8Hz；
3.曳引机架：材料：Q235，表面喷漆处理；
4.缓冲垫：橡胶；
5.工字钢横梁：材料：Q235，表面喷漆处理；
6.移动龙门架：材料：Q235，表面喷漆处理；
7.导向轮：材料：尼龙；节径：∅320；
8.实训工具；
9.配套资料：相关说明书及图纸。
|
