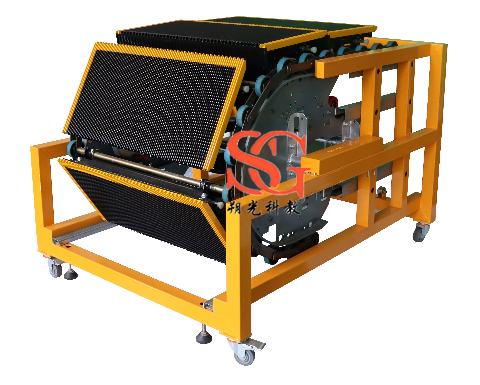

SG-FT01 自动扶梯梯级拆装实训装置
一、规格参数
1.工作环境:海拔<1000m;温度-5℃~+60℃;湿度25%RH~85%RH无水珠凝结;环境空气中不应含有腐蚀性和易燃性气体;
2.工作电源:AC220V/380V ;
3.额定频率:50/60Hz;
4.额定电流:3.5A/2.0A;
5.额定功率:750W;
6.额定转速:1400/1700 r/min;
7.梯级宽度:600mm;
8.减速机减速比:150:1;
9.整机功耗:≤0.5KW;
10.整机重量:≤1000KG;
11.外形尺寸:3000×1110×1250mm(长×宽×高)。
装置由金属框架、驱动装置、梯级传动装置、扶梯梯级等组成。受训学员可以根据自动扶梯维修规范要求,借助该装置对自动扶梯进行维修与保养实训操作。
设备具有如下特点:
1.整体外观简洁明了,占地空间小;
2.方便学员对自动扶梯内部结构的认识及操作;
3.方便指导老师对于学员的操作指导及安全监管;
4.采用真实机构器件,使学生学到的与实际应用的一致。
二、实训项目
1.梯级的拆装操作;
2.梳齿板的调整;
3.梳齿前沿板的调整;
4.梯级链张紧的调整;
5.双排曳引链的调整。
三、设备配置
1.钢结构框架:采用Q235标准型钢,表面喷漆处理;
2.减速机:电机功率:750W;减速机减速比:150:1;工作电压:AC220V/380V;额定电流:3.5A/2.0A;额定转速:1400/1700 r/min。减速机接线方法有AC220V/380V两种接线方法;
3.驱动链:节距:31.75mm;
4.梯级材料:不锈钢;滚轮直径:∅70mm;轮缘宽度:25mm;轮缘材料:聚氨酯;
5.梯级传动链:节距:133.33mm;梯级距:400mm;滚轮直径:∅70mm;轮缘宽度:25mm;轮缘材料:聚氨酯;
6.张紧装置:梯级链轮齿数:16;单位节距分度圆直径:5.1258;含梯级链轮、轴、张紧小车以及梯级链的弹簧等;
7.控制柜;
8.移动检修开关;
9.移动行灯;
10.实训工具;
|
