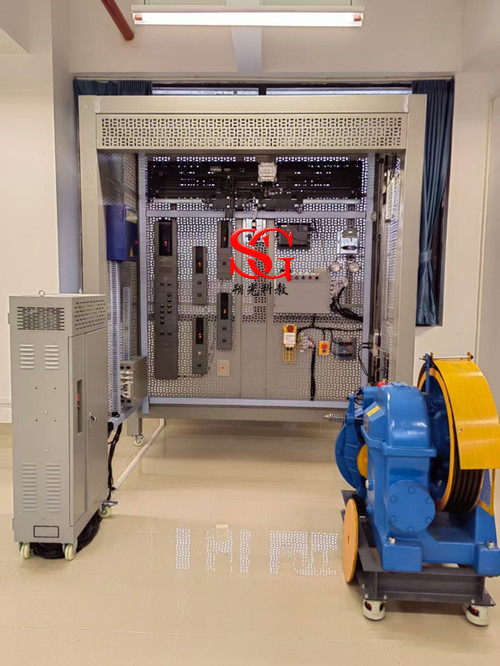

电梯电气控制装调实训考核装置采用全数字化的微机控制系统（VVVF），电气元器件采用真实元器件，部分机构（如轿厢和井道）则采用模拟仿真机构的形式，安装在万能网孔框架上。整体设计采用可移动模块式结构。学生通过电梯电气控制装调实训考核装置深入的实训，能够基本掌握电梯电气控制原理、安装、维修、调试等技能。另外学生也根据电梯电气控制逻辑，以本装置为平台对电梯电气控制进行设计和改装。
一、规格参数
1、工作环境：温度-10℃～+45℃,相对湿度＜70%(30℃),海拔＜1000m；
2、供电要求：AC380V±10%，AC220V±10%；
3、频率：50/60Hz；
4、总功率：≥11KW；
5、总重量：≤4000kg；
6、外型尺寸：2200mm×900mm×2400mm(长×宽×高）；
7、曳引机：
（1）额定功率：11KW；
（2）额定载重：1600kg；
（3）电梯速度：0.5m/s；
（4）极数：6；
（5）额定电压：380V；
（6）制动器电压：DC110V；
8、门机：
（1）输入电压：AC220V±20%；
（2）变频器额定频率：50/60Hz；
（3）门机电机额定电压：AC100/125V；
（4）门机电机额定功率：43/94W；
（5）门机电机额定转速：180r/min；
（6）门机电机极数：8；
（7）开门方式：中分；
（8）开门宽度：800mm。
二、实训项目
1、电梯电气系统主要组成部件认知实训；
2、控制器参数设置实训；
3、曳引机调谐实训；
4、电梯井道自学习实训；
5、曳引电动机变频驱动控制电路检测调节及故障查找实训；
6、轿内操纵箱控制电路故障查找及排除实训；
7、厅外召唤盒控制电路故障查找及排除实训；
8、轿顶检修箱控制电路故障查找及排除实训；
9、照明控制电路故障查找及排除实训；
10、通讯电路故障查找及排除实训；
11、控制电路故障查找及排除实训；
12、电源电路故障查找及排除实训。
三、设备配置
1.电气控制系统单元
2.曳引机单元
3.门机机构单元
4.安装框架
5.故障设置单元
6.电梯模拟运动单元
7.轿顶板
8.指令板
9.轿顶检修盒
10.底坑上检修盒
11.底坑下检修盒
12.限速器开关
13.涨紧轮开关
14.安全钳开关
15.缓冲器开关
16.顶楼外呼盒
17.中间楼层外呼盒
18.底层外呼盒
19.轿内选层器盒
20.风扇
21.照明灯座及灯泡
22.配电箱（含空开）
23.实训工具
24.配套相关说明书及图纸
