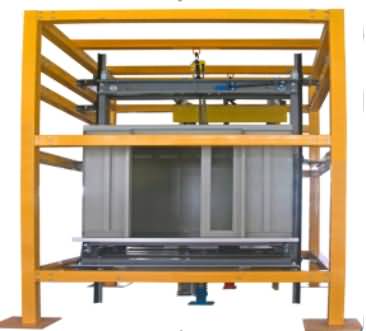

SG-21DT电梯井道设施安装与调试设备
一、电梯井道设施安装与调试设备产品要求
1、采用了钢结构电梯井道平台设计，整体外观简洁明了；采用真实的电梯层门地坎、轿厢导轨、轿厢架、轿厢、轿厢门地坎、轿厢缓冲器、对重导轨、对重架、护栏、对重块、对重缓冲器等器件。
2、遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
3、采用真实机构器件，使学生学到的与实际应用的一致；
4、模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作；
5、采用了手动葫芦拖动轿厢架和对重架在导轨上的运动，使演示与调试更加方便。
二、电梯井道设施安装与调试设备技术参数要求
1、井道尺寸大约2000mm×2000mm×3000mm；
2、安全保护：缓冲器；
3、整机重量：≤1000KG；
4、外形尺寸大约2240mm×2240mm×3000mm。
三、电梯井道设施安装与调试设备配置要求
|
序号 |
名称 |
数量 |
单位 |
备注 |
|
1 |
井道框架 |
1 |
台 |
钢构 |
|
2 |
手动葫芦 |
2 |
台 |
|
|
3 |
钢丝线及线坠 |
1 |
套 |
|
|
4 |
导轨支架 |
16 |
套 |
|
|
5 |
导轨 |
8 |
条 |
|
|
6 |
导轨连接板 |
4 |
块 |
|
|
7 |
导靴 |
8 |
套 |
|
|
8 |
润滑油瓶 |
4 |
套 |
|
|
9 |
轿厢架 |
1 |
个 |
拉杆座、斜拉杆及减震橡胶座等 |
|
10 |
轿厢 |
1 |
个 |
轿顶、轿壁及轿底组件等 |
|
11 |
轿厢门地坎 |
1 |
条 |
|
|
12 |
弹簧液压缓冲器 |
1 |
个 |
|
|
13 |
层门地坎 |
1 |
条 |
|
|
14 |
层门地坎支架 |
2 |
个 |
|
|
15 |
对重架 |
1 |
个 |
|
|
16 |
对重护栏 |
1 |
个 |
|
|
17 |
对重块 |
2 |
块 |
|
|
18 |
聚氨酯缓冲器 |
1 |
个 |
|
|
19 |
安装配件 |
2 |
套 |
备用1套 |
|
20 |
安装与测量工具 |
1 |
套 |
水平尺、卷尺、校导尺及磁铁等 |
|
21 |
随机资料 |
1 |
份 |
实训指导书与相关图集等 |
四、电梯井道设施安装与调试设备实训项目要求
1、电梯井道的放样；
2、电梯导轨支架与导轨的安装与调整；
3、电梯轿厢龙门架与导靴的安装与调整；
4、电梯轿厢的安装；
5、电梯轿厢地坎的安装与调整；
6、电梯对重架与导靴的安装与调整；
7、电梯对重块的安装；
8、电梯对重护栏的安装与调整；
9、电梯层门地坎的安装与调整；
10、电梯层门地坎与轿厢门地坎尺寸的调整；
11、导轨与导靴的保养。
|
