SG-ZL83中央空调全空气调节系统实训平台 (DDC控制型)

SG-ZL83中央空调全空气调节系统实训平台 (DDC控制型)


一 概述

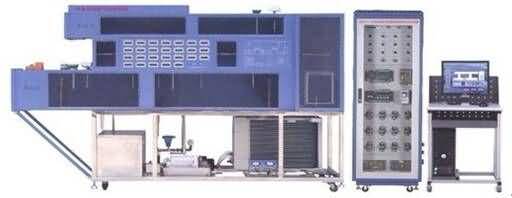

中央空调全空气调节系统实训平台 是根据目前国内建筑电气,楼宇智能化精心设计的综合实验装置,本装置结合当前安防领域的先进技术,从教学实验的要求的角度出发,以工程化的设计理念完整的实现了中央空调全空气调节系统的工作过程。

系统特点
综合性;采用国内先进的二次回风系统,在同一台实验台上完整的完成8种制冷系统工况
工程化;整套控制系统大部分采用工业现场实际应用部件
开放性;装置采用透明化,开放性设计,学生能够清晰的了解整个系统工作原理
安全保护;装置设有强电漏电系统装置
采用空气加热系统;能在夏季模拟冬季的工状况。

三、技术参数
输入电源:三相五线 380V±10% 50Hz
整机容量:≤4.5kVA
工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)  海拔<4000m
外形尺寸:>2000cm×60cm×130cm

四、系统组成
中央空调系统由实验台、制冷机组、制热系统、加湿装置、空调箱(风道)、冷冻水系统、测量仪表(包括温湿度传感器及风速传感器)、电气控制系统、模拟热源等组成。
实验台
不锈钢底架、风道和模拟房间为铁质双层亚光密纹喷塑结构,有机玻璃封板,配超薄型无隔板过滤器, 过滤效率为:99.99%0.3um,静态百级。将静压箱尺寸缩到最小,配不锈钢台面和玻璃侧挡板,规格:W2100*D750*H800mm。
制冷机组、制热机组
采用1.5P热泵空调的室外机组和盘管蒸发器,组成冷源和热源,对煤水进行冷却。
额定电压:AC220V
制冷/制热额定输入电流:5.0A/5.6A
制冷/制热额定消耗功率:1.10kW/1.21kW
制冷量3200W、制热量4350W
加湿装置
采用1.6升PTC加湿气、蒸汽软管和蒸汽喷头组成。
额定功率:1.2kW
蒸汽喷管(φ10)
冷冻水系统
整个供水系统的动力源为磁力驱动泵,由制冷系统将水箱的水温制冷/制热,再由水泵打到表冷器中,通过表冷器与空气进行交换,水又回到水箱,实现了循环使用。
测量仪表
有七组温湿度传感器、三组风速传感器和一组流量传感器及显示仪表组成。
5.1温湿度传感器:
安装方式:管道式
温度测量范围:-20℃~+60℃
测量误差:±0.5℃
湿度测量范围:0~100%
测量误差:± 3%
探头工作温度-40℃~+120℃
5.2风速传感器
安装方式:管道式
测量范围:0~10m/s、0~15m/s、0~20m/s
探头长度200mm
探头工作温度-25℃~+50℃
5.3涡轮流量变送器
测量范围:0.2~1.2m?/h
压力:6.3MPa
电气控制系统
电气控制由手动控制,如加热器的电源、送风机电源、制冷/制热的启动等,并带有相应的指示。
6.1 DDC控制模块
工作电压:DC24×(1±10%)V或AC17V,允许范围:AC14.45V~18.7V
工作电流:500mA
网络:协议:LONTALK;通讯介质:双绞线
I/O 数量:11个UI,4个DO,2个UO,2个AO
工作电压:DC24×(1±10%)V或AC17V,允许范围:AC14.45V~18.7V
工作电流:500mA
网络:协议:LONTALK;通讯介质:双绞线
I/O 数量:11个UI,7个DO
6.2 LON通讯适配器
6.3 三维力控组态监控软件
6.4 变频器
工作电压:AC220V
功率:0.4kW
空气处理系统
风机安装台:采用不锈钢制造,。控制屏采用铁质双层亚光密纹喷塑结构框架,铝质面板
仪表系统:主要有交流电压表、交流电流表以及各种温度检测仪表。
交流电压表:电压测试范围为0.2mV~600V(有效值),测试基本精度达到±1%,量程分200mV、2V、20V、200V、600V五档
交流电流表:测量范围为0~5A,量程自动判断、自动切换,精度0.5级,四位数码显示
传感器系统:
动力变速部分:采用变频器控制电机的运转速度,从而使风机有不同的运转速度。
数据自动采集及处理系统:利用采集卡实现计算机的数据采集、处理、输出以及报表的打印等功能。
风管系统:采用铁质双层亚光密纹喷塑结构组合而成,造型美观。
软件控制系统:可以控制风机自动调整运行工况,自动进行数据的处理,并且实现数据的存储,自动绘制风机性能曲线。

五、中央空调全空气调节系统实训平台实验项目
封闭式系统冬季运行工况
封闭式系统夏季运行工况
直流式系统冬季运行工况
直流式系统夏季运行工况
一次回风系统冬季运行工况
一次回风系统夏季运行工况
二次回风系统冬季运行工况实验
二次回风系统夏季运行工况实验
