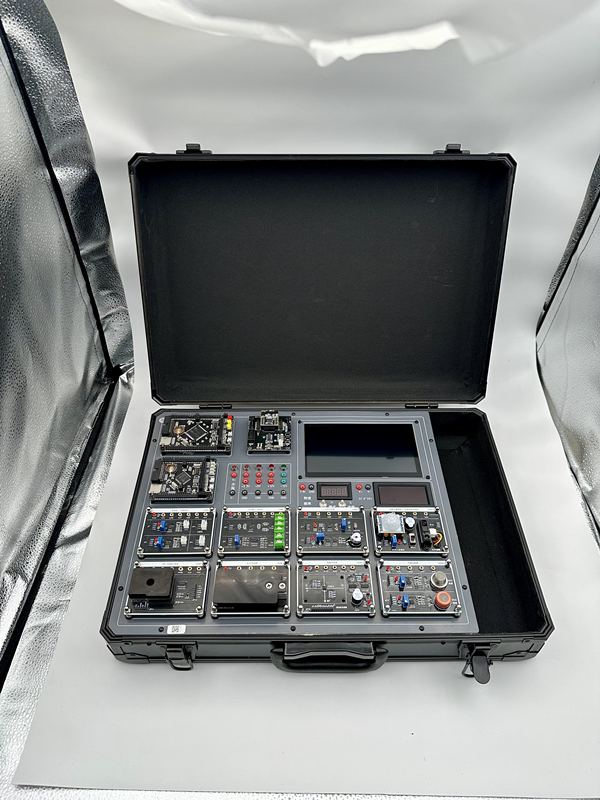

SG-C200单片机传感器综合实训平台
一、实验平台组成
单片机传感器综合实训平台是由单片机系统、电源模块、显示模块、传感器功能模块、仪器仪表等组合为一体的传感器综合测试系统。实训平台由实验箱和附件包两部分组成。
1、外形尺寸
实验箱外形尺寸：430mm*350mm*135mm
附件包外形尺寸：320*220*80mm
传感器模块尺寸89cm*65cm
2、电源配置
输入：AC220V
输出：DC +3.3V/1A 、DC +5V/2A 、DC +12V/0.5A、DC -12V0.5A
3、显示模块
（1）4 位半数字显示电压表（量程为 0~20V，分辨率：1mV,尺寸：79mm*43mm)
（2）转速表与频率计显示（5位LED数码管，尺寸：9.5*4.8cm）
1. 输入信号：开关量
2. 测量范围:频率0.15HZ--100KHZ; 转速9r-999.99Kr/m
3. 信号幅值：3~30V
（3）智能显示终端（7寸 TFT 液晶屏 ，分辨率： 800*480）
4、单片机系统1
处理器型号：STM32F103VCT6
内核：ARM 32-bit Cortex-M3
主频：72MHz
内存：256Kbytes Flash ，64Kbytes SRAM
5、单片机系统2
处理器型号：STM32F407ZGT6
内核：ARM 32-bit Cortex-M4
主频：168MHz
内存：1Mbytes Flash ，192Kbytes SRAM
仿真器：ST-LINK V2 STM8 STM32下载器
6、ZIGBEE模块
处理器型号：CC2530
内核：8051
配置液晶：0.96寸OLED液晶
配置WIFI模块：ESP-01S (ESP8266芯片Z)
仿真器： SmartRF04EB仿真器
二、传感器应用模块参数
1、C20001温湿度/热敏电阻应用模块
1）传感器配置
（1）热敏电阻
PTC：MZ5 10k ，1%精度
NTC：NTC-MF52AT 10k ，1%精度
（2）集成温度传感器
型号：LM35
灵敏度： 10.0mV/°C，测量范围： 0°C ~ +100°C
测量精度： ±0.25°C（在+25°C 时）
（3）湿度传感器
型号：AM2001
测量范围 20 ~ 90%RH，测量精度 ≤5%RH
输出电压 0.9V ~ 2.7V
2）可开设实训项目
（1）热敏电阻温度测量与报警电路调试与应用
（2）集成温度传感器测温电路调试与应用
（3）湿度测量电路调试与应用
2、C20002热电偶/热电阻应用模块
1）传感器配置
（1）热电偶
型号：热电偶 K 型
测量范围：0°C ~ 1300°C，测量精度： ±0.5°C
（2）热电阻
型号：PT100
测量范围：-200°C ~ +200°C，测量精度： ±0.5°C
2）可开设实训项目
（1）热电偶/热电阻温度测量电路调试与应用
3、C20003光电传感器应用模块
1）传感器配置
（1）光敏电阻
型号：GL5616
光谱峰值：560 nm，亮电阻：5 ~ 10kΩ, 暗电阻：0.8MΩ
（2）对射式光电开关（位于直流电机测速模块中）
型号：TP806
（3）脉搏传感器
型号：Pulse Sensor
供电电压 Vcc：3.3V～5V，输出信号大小：0 ～ Vcc
信号放大倍数：330 倍，LED 峰值波长：515nm
2）可开设实训项目
（1）光敏电阻感光灯电路调试与应用
（2）光电测速系统调试与应用
（3）人体脉搏测量电路调试与应用
4、C20004红外人体感应与红外测距传感器应用模块
1）传感器配置
（1）红外人体感应传感器
型号：HC-SR501
灵敏元面积：2.0mm * 1.1mm，窗口尺寸：4 * 3mm
输出信号： >2.2V ，灵敏度：3300V/W
工作电压：2.2-15V ，视场：中心角 138°×125 °
（2）红外测距传感器
型号：夏普 GP2Y0A21YK0F
距离测量范围：10 ～ 80cm，供电电压：4.5 ～ 5.5 V
2）可开设实训项目
（1）红外人体感应报警电路调试与应用
（2）红外测距电路调试与应用
5 、C20005 PM2.5 测量传感器应用模块
1）传感器配置
PM2.5 测量传感器型号：夏普 GP2Y1010AU0F
电源电压：5 ~ 7V
最小粒子检出值：0.8 微米，灵敏度：0.5V/(0.1mg/m3)
2）可开设实训项目
PM2.5 测量仪
6、C20006压力传感器应用模块
1）传感器配置
压力传感器型号：悬臂梁式 2kg
推荐激励电压： 5～10 V
灵敏度(mV/V)： 1.0 ±0.5 ，零点输出(mV/V)：±0.5
零点温度漂移(%F.S/10°C) ： 0.5 ，非线性(%F.S)： 0.05
2）可开设实训项目:简易电子秤电路调试与应用
7、C20007磁敏传感器应用模块
1）传感器配置
（1）霍尔传感器
型号：YS1253
电源电压 VCC：4.5～24V
（2）干簧管
型号：MKA-14103
触点负载：10W
最大开关电压：100 VDC / VAC，最大开关电流：0.5A
（3）磁角度传感器
型号：TLE5012
电源电压 VCC ：4.5～24V
有效测角范围：0 ～ 360 °
2）可开设实训项目
（1）磁敏传感器信号检测电路调试与应用
（2）霍尔测速系统调试与应用
（3）磁传感器角度测量仪
8、C20008气敏传感器应用模块
1）传感器配置
（1）酒精传感器
型号：MQ-3
供电电压：5V
（2）烟雾传感器
型号：MQ-2
供电电压：5V
2）可开设实训项目
（1）简易酒精浓度测试仪
（2）简易烟雾报警器
9、C20009电容式传感器应用模块
1)传感器配置
(1)电容式土壤湿度传感器模块;
(2)电容式接近开关传感器:
型号:LJC18A3-B-Z/BX
2)可开设实训项目
(1) 智慧农业控制系统;
(2)接近控制报警:
3）配置运算放大器模块
10、C20010电阻式|压电式传感器应用模块
1) 传感器配置
(1) 电阻式薄膜压力传感器型号:FSR402;
(2) PVDF压电薄膜传感器型号：LDT0-028K
供电电压:3.3V~5V;
2) 可开设实训项目
(1) 智能手环压力测试;
(2) 电子秤;
(3) 交通检测，闯红灯抓拍原理.
11、C20011电感式传感器应用模块
1) 传感器配置
(1) 电感式接近开关传感器
型号:LJ12A3-4-Z/BX;
供电电压:DC6-36V;
2)可开设实训项目
(1) 位移测量、振幅测量、转速测量。
3)配置电压跟随器、电平转换电路
4）配置4组按钮开关
12、C20012直流电机测速模块
1) 配备 5V 直流电机;
2)配备对射式光电开关TP806，提供一路光电测速信号:
3)配备霍尔传感器YS1253，提供一路霍尔传感器测速信号:
4)配备直流电机驱动器 L298N，提供直流电机驱动信号:
5)配备功能切换开关，切换 PWM 控制与模拟控制调速旋钮:
6) 配备带磁钢三孔光电码盘。
13、C20051 51单片机核心板模块
1) 单片机型号：STC90C516RD+;
2）配置LCD1602液晶显示模块；
3）配置USB转串口电路。
14、C20060 转接板模块
1) 提供32组信号转接板，可实现H2.54单排针和2mm金孔的接口转换;
15、半导体温度源（实物）
1）工作电压： DC12V/5A（配备电源适配器）；
2）配备K型热电偶、PT100热电阻两种温度传感器；
3）配备数字温度显示仪表；
4）采用半导体制冷片进行加热与制冷。
16、倒车雷达系统（实物）
1）配备超声波发射、接收探头，已固定在可移动金属滑块上；
2）配备障碍物挡板及带刻度的金属导轨。
17、液位自动控制系统（实物）
1）配备两个独立带刻度的亚克力水槽；
2）配备超声波发射、接收探头，并固定在液位自动控制检测板上；
3）配备两个DC5V水泵及水管。
三、实验项目
（一）综合实训项目：
1) 热敏电阻温度测量与报警电路调试与应用
2) 集成温度传感器测温电路调试与应用
3) 湿度测量电路调试与应用
4) 热电偶/热电阻温度测量电路调试与应用
5) 光敏电阻感光灯电路调试与应用
6) 光电测速系统调试与应用
7) 红外人体感应报警电路调试与应用
8) 红外测距电路调试与应用
9) 人体脉搏测量电路调试与应用
10) PM2.5 测量仪
11) 简易电子秤电路调试与应用
12) 倒车雷达电路调试与应用
13) 超声波液位检测系统调试与应用
14) 简易酒精浓度测试仪
15) 简易烟雾报警器
16) 磁敏传感器信号检测电路调试与应用
17) 磁传感器角度测量仪
18) 霍尔测速系统调试与应用
19) 电容式土壤湿度传感器电路的调试与应用
20) 电容式接近开关电路的调试与应用
21) 电阻式压力传感器电路的调试与应用
22) 压电式传感器电路的调试与应用
23) 电感式传感器电路的调试与应用
（二）CC2530 ZIGBEE实验
1) GPIO输出控制-控制LED亮灭
2) CC2530按键控制流水灯
3) CC2530外部中断控制流水灯
4) CC2530按键控制LED开关
5) CC2530外部中断控制LED开关
6) CC2530 查询方式使用定时器
7) 定时器T1-查询方式
8) CC2530定时器T3的使用-中断方式
9) 串口通讯 28
10) AD 采集 CC2530 温度串口、液晶屏显示
11) 系统睡眠唤醒--定时器/中断唤醒
12) CC2530 看门口狗Watch Dog使用
13) 温度传感器DS18B20
14) 温湿度传感器DHT11
15) CC2530 PWM调光
16) 按键控制 LED 灯光强度
17) SPI接口主从
18) ADC电压表
19) 红外对射传感器
20) BasicRF 无线点灯
21) 无线传输质量检测
22) 协议栈工作流程和无线收发控制LED
23) 协议栈中串口基础实验
24) 广播组网-无线数据传输
25) 组播组网-多终端控制协调器LED
26) 点播通讯-无线通讯
27) 温度传感器DS18B20
28) 温湿度传感器DHT11
29) 串口透传之节点相互收发信息
30) 基于GenericApp无线收发实验
31) TI Sensor实验和Monitor使用
32) 协议捕捉与分析 136
33) 带路由器多终端点播通信
四、实验所需仪器仪表（自行配置）
（1）必须配置：电脑，万用表。
（2）建议配置：双踪数字示波器、信号发生器。
|
