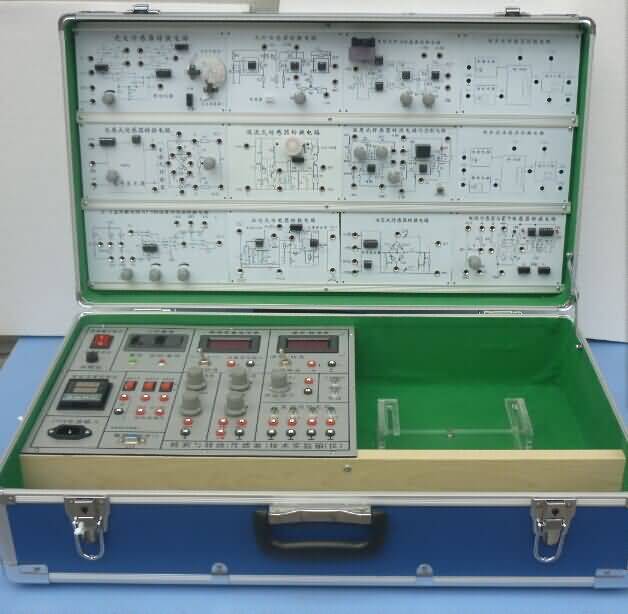

SG-812A检测与转换技术实验箱（12种传感器）

一、概述：

　　SG-812A检测与转换(传感器)技术实验箱，是根据《中华人民共和国教育行业标准》电工实验室或电类专业实训室仪器设备配备标准，教育部"振兴21世纪职业教育课程改革和教材建设规划"要求，按照职业学校的教学和实训要求和结合生产实际和职业岗位的技能要求，研制和开发的产品。



       SG-812A检测与转换(传感器)技术实验箱，适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。也适合技工学校机电类专业自动控制技术教学内容的实习，还适合职业培训学校的安装、维修电工中级班，安装、维修电工高班，安装、维修电工技师班，安装、维修电工高级技师班的培训和实操。

二、检测与转换(传感器)技术实验箱技术指标：

（一）显示仪表要求：

1、实验箱提供四组直流稳压电源：±5V、±15V；1.2~12V可调，具有短路保护功能。

2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。

3、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150 倍的直流放大器。

4、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。

5、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999Pem。

（二）三源部分：

1、加热源：6V、12V交流电源加热，温度控制范围0~100℃。

2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分转。

3、振动源：振动频率1-30Hz，共振频率12Hz左右。

（三）数据采集卡及处理软件：

数据采集工作12位AD转换、RS232接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。

三、检测与转换(传感器)技术实验箱主要技术参数：

四、传感器种类及技术指标：

序号	实 验 模 块	传 感 器 名 称	量 程	精 度
1	电阻与霍尔式传感器模块	电阻式传感器	± 2mm	± 1.5%
2		霍尔式传感器	≥ 2mm	0.2%
3	电容式传感器模块	电容式传感器	± 5mm	± 3%
4	电感式传感器模块	电感式传感器	± 5mm	± 2%
5	光电式传感器模块	光电式传感器	0-2400转/分	≤ 1.5%
6	涡流式传感器模块	涡流式传感器	≥ 1mm	± 3%
7	温度式传感器模块	温度式传感器	0-100℃	± 2%
8		磁电式传感器		0 .5V/m
9	压电式加速度传感器模块	压电式加速度传器	1-30Hz	± 2%/s
10	差动放大器转换电路	涡流测速传感器	0-2400转/分	≤ 1.5%
11	低频振荡器转换电路	磁电测速传感器	0-2400转/分	≤ 1.5%
12		霍尔式测速传感器	0-2400转/分	± 1.5%
13		转速传感器	0-2400转/分	≤ 1.5%

五、SG-812A检测与转换(传感器)技术实验箱特点：
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上印有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
4、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。

六、传感器配备清单：

序号	器 件 名 称	单位	数量	序号	器 件 名 称	单位	数量
1	电阻式霍尔式传感器转换电路	块	1	17	温度式传感器AD590	个	1
2	电容式传感器转换电路	块	1	18	磁电式传感器	个	1
3	电感式传感器转换电路	块	1	19	磁电测速传感器	个	1
4	光电式传感器转换电路	块	1	20	压电加速度式传感器	个	1
5	涡流式传感器转换电路	块	1	21	霍尔式转速传感器	个	1
6	温度式传感器转换电路	块	1	22	转速传感器	个	1
7	压电加速度式传感器转换电路	块	1	23	测微器	把	1
8	差动放大器转换电路	块	1	24	位移台架	个	1
9	低频振荡器转换电路	块	1	25	铁片、铜片、铝片各一	个	3
10	电阻式传感器	个	1	26	温度计0-100℃	支	1
11	电容式传感器	个	1	27	Φ8×4磁钢	块	1
12	霍尔式传感器	个	1	28	说明书实验指导书	本	1
13	电感式传感器	个	1	29	连接导线	根	25
14	光电式传感器	个	1	30	微机连接线	根	1
15	涡流式传感器	个	1	31	数据采集处理软件	盘	1
16	涡流测速传感器	个	1	32
