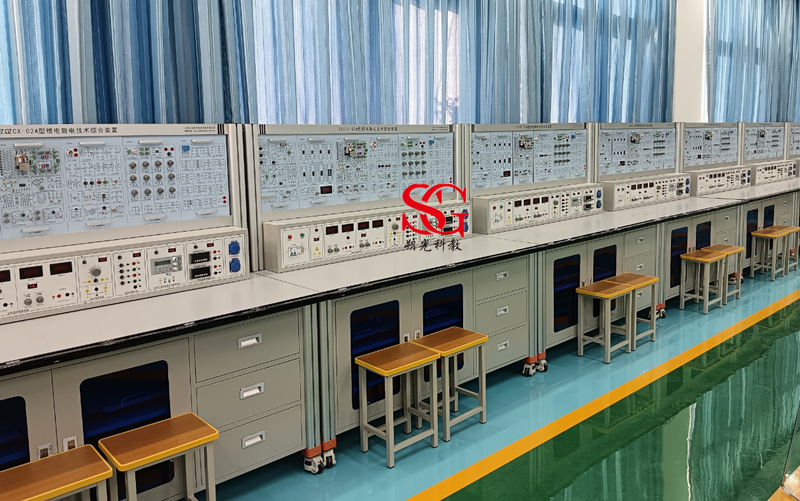

SGZCX-02A型 模电数电技术综合装置
一、设备概述
本实训装置适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、 <电工基础>、<电路原理>、<电路与磁路>、<电工学>、<电力电子技术>等多门课程的综合应用、创新实训要求。并可进行相关课程的课程设计，毕业设计以及电工、电子产品研制。
电子元件采用挂箱式结构，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。
二、设备技术指标：
1、工作电源：单相三线 AC 220V±10% 50Hz
2、温度：－10～40℃；环境湿度：≤90%（25℃）
3、外形尺寸：长×宽×高=1600×700×1700㎜（左右）
4、整机功耗：≤1.0KW
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、设备功能特点：
1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主线，以技术应用为目标，接近生产实际。
2、由学生独立自主去搭建实验、实训电路，兼作实物示教，一举多得。电工电子单元模块包括实训指导书项目所需的单元，还为学生可能进行的创新与探索，配置了较齐全的单元。
3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。
4、本装置配套电子技术综合应用创新实训项目，均经过反复斟酌、精心配置；其中有许多电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。
四、本设备各个功能模块单元功能构成：
装置由实训屏、主机箱、实验挂箱、实验桌、储存柜、实验挂箱、学生凳等组成。
（一）实训主机箱部分介绍：
实训主机箱箱体采用铁质双层亚光密纹喷塑结构，铝质面板。左边是安全控制、交直流电源、信号源、测量电表等；主机箱控制面板左右及顶部配有多组外部仪器交流工作电源插座。
1、控制及交流电源部分
提供单相固定220V交流电源，设有电流型，电压型漏电开关，具有过流和漏电保护功能。
2、低压交流电源模块
电压3－24V分七档可调，分3V，6V，9V，12V，15V，20V，24V输出，最大输出电流2A，同时提供双17V带中心抽头变压器一只。
3、稳流稳压电源模块
（1）输出电压均为0～30V，由多圈电位器连续调节，具有预设式过流过载保护功能，输出最大电流为2A，每路电源输出有0.5级数字电流表、电压表指示。
（2）.直流电源包括±12V及±5V电源。
★4、智能型直流测量仪表模块
4.1、智能直流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
4.2、智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★5、DDS功率型函数发生器/频率计：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥5V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~2MHz。
4）输出幅度采用电位器调节，正弦波输出具有0，20db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围60MHz，自动换档。
（二）实验屏：置于主机箱顶部，由高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件组成（非焊接工艺），外形美观，结构牢固耐用。放置实验挂箱。
（三）实训桌：
外形尺寸为1600（长）*700（宽）*800（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用不少于40mmE1级实木板材，耐油耐水浸泡不起泡、不开裂、不褪色，桌面板下设支撑框架，承受力不少于200kg，配备钢质喷塑储存柜。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
★要求实训桌正面装配与桌面自成一体的保护挡板，要求挡板由内部模具成型的高强度铝合金和注塑成型的PVC外套组成，要求挡板具有防实验用品滑落、防尘、耐腐蚀特性，确保实验安全与设备保护。挡板拆卸、安装方便，便于日常维护与清洁。
（四）学生凳
1、凳腿采用30×30×1.2mm 的方管；
2、拉管采用 30×30×1.2mm 的方管；
3、凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4、防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化， 不脱剥，光滑美观，金属桌体颜色为灰色。
（五）提供电烙铁，剥线钳，螺丝刀，尖嘴钳等常用配套工具1套。
★（六）实验挂箱
面板采用整块敷铜板经特殊工艺加工能而成 ，因而连线少，接触可靠，故障率低，美观大方，后盖用工程塑料注塑一次成型，工艺先进。
能使使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准，具有整体结构紧凑、外形美观大方、使用保管方便等特点。导线插孔采用防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训；实训时可根据实训内容和技能训练的需要，方便地自主连线组合实训线路，以完成不同的实训项目等。
五、本设备可以完成的实训项目
（一）模拟电子技术实训项目
项目一 常用二极管的性能测试及应用
项目二 双极晶体管及场效管输出特性的测定
项目三 单管放大电路的研究
项目四 两极放大电路及负反馈放大电路的研究
项目五 助听器电路的调试（电子产品线路）（综合应用）
项目六 恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
项目七 三极管放大电路故障排除
项目八 整流、滤波及稳压电路的研究
项目九 直流稳压正、负电源电路的研究
项目十 典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
项目十一 OTL功率放大电路的故障排除
项目十二 LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
项目十三 运算放大器基本运算电路
项目十四 对由运放器组成的积分运算电路、微分运算电路
项目十五 对由运放器组成的电压比较器传输特性的研究
项目十六 气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
项目十七 方波、三角波和锯齿波发生器电路的研究与测试
项目十八 三角波、方波及正弦波发生器的制作竞赛
项目十九 RC（文式桥式）正弦波振荡器和制作与调试
项目二十 电容三点式LC正弦波发生器
项目二十一 有源滤波电路研究
项目二十二 直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
项目二十三 恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
（二）数字电子技术实训项目
项目一 基本逻辑门电路功能测试
项目二 优先编码器功能测试
项目三 二进制译码器和数据选择器功能测试
项目四 全加器和超前进位全加器功能测试
项目五 数值比较器功能测试
项目六 七段码锁存/译码/驱动器功能测试
项目七 各类触发器功能测试
项目八 双向移位寄存器功能测试
项目九 二一五一十进制计数器功能测试
项目十 二位十进制计数/译码/驱动/显示电路
项目十一 可逆十进制计数电路功能测试
项目十二 N进制计数电路功能测试
项目十三 555定时器基本应用电路
项目十四 微分型单稳态触发器
项目十五 集成单稳态触发器及其应用
项目十六 集成施密特触发器及其应用
（三）数字/模拟电子技术综合应用实训项目
项目十七 声光控制节能路灯电路（电子产品线路）（综合应用）
项目十八 8线数据传输电路（电子产品线路）（综合应用）
项目十九 4位环形计数节拍发生器（电子产品线路）（综合应用）
项目二十 秒脉冲信号发生器（电子产品线路）（综合应用）
项目二十一 救护车/消防车声响报警电路（电子产品线路）（综合应用）
项目二十二 D/A转换器将数码转换成单极性、双极性模拟电压
项目二十三 数控变频三角波—方波发生器
项目二十四 移位寄存器彩灯显示电路（电子产品线路）（综合应用）
项目二十五 8位优先编码器抢答电路（电子产品线路）（综合应用）
项目二十六 触摸式密码电子锁电路（电子产品线路）（综合应用）
项目二十七 数字钟电路（电子产品线路）（综合应用）
项目二十八 二位十进制计数符合电路（电子产品线路）（综合应用）
项目二十九 交通灯控制电路（电子产品线路）（综合应用）
项目三十 升/降阶梯波发生器（电子产品线路）（综合应用）
项目三十一 光电转换加/减计数电路（电子产品线路）（综合应用）
（四）电力电子技术及应用创新实训项目
项目一 晶闸管的控制特性及它作为固体开关的应用（电子产品电路）（综合应用项目）
项目二 单结晶体管触发电路
项目三 晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
项目四 晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
项目五 IGBT 直流斩波电路的调试与分析（电子产品电路）（综合应用项目）
项目六 双向晶闸管单相交流调压（调光台灯）电路的制作与调试（电子产品电路）（综合应用项目）
六、设备的总体配置列表
|
序号 |
产品名称 |
型号 |
数量 |
单位 |
|
1. |
实训主机箱 |
|
1 |
台 |
|
2. |
实验屏 |
|
1 |
套 |
|
3. |
实训桌 |
|
1 |
张 |
|
4. |
示波器托 |
|
1 |
付 |
|
5. |
储存柜 |
|
1 |
个 |
|
6. |
实训工具 |
详见表一 |
1 |
套 |
|
7. |
实验挂箱 |
9个 |
1 |
套 |
|
8. |
实训指导书 |
|
2 |
本 |
|
9. |
钢制方凳 |
|
2 |
个 |
|
10. |
专用实验导线 |
|
1 |
套 |
|
11. |
配套教学资源 |
|
共1 |
套 |
表一：配套工具清单
|
序号 |
名称 |
型号/规格 |
单位 |
数量 |
|
1 |
烙铁（带架） |
35W |
套 |
1 |
|
2 |
剥线钳 |
新发 |
把 |
1 |
|
3 |
尖嘴钳 |
6寸 |
把 |
1 |
|
4 |
十字螺丝刀 |
通用 |
把 |
1 |
|
5 |
一字螺丝刀 |
通用 |
把 |
1 |
|
