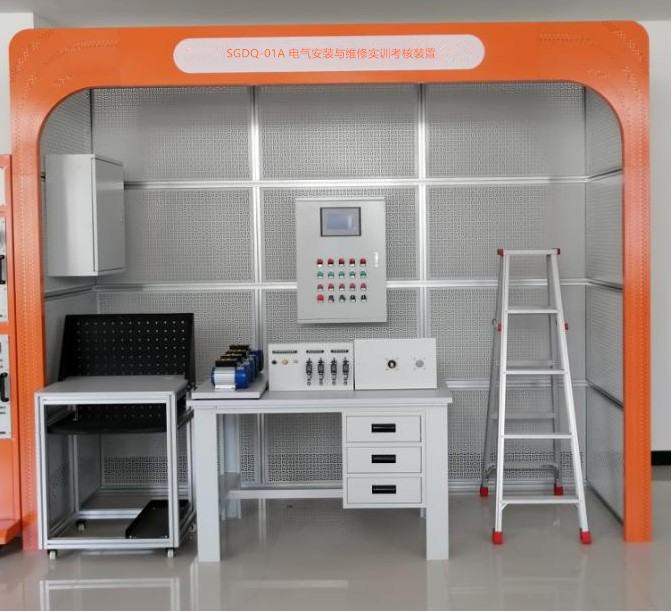

SGDQ-01A 电气照明安装调试技能实训装置
一、概 述
“SGDQ-01A电气照明安装调试技能实训装置”是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的，可完成《电气设备安装工（初级）》、《电气设备安装工（中级）》的电气照明设备安装调试技能实训，适合各职业院校的对电气设备安装工技能实训教学，同时也是初级、中级电气设备安装工技能考核的鉴定设备。
二、特 点
该实训设备在结构上以建筑模型（包含了室内配电箱的安装、室内线管敷设及管内穿线、电气照明典型线路施工、各种灯具的安装与接线）为基础，由室内配电箱的安装、线管敷设、线管穿线、各种灯具的安装、典型照明电路的安装、吊扇的安装及调试、防雷接地装置的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。
1.配电箱采用小型室内配电箱，用于训练学员对配电箱的安装技能
2.电气照明典型线路采用优质元器件
三、技术性能
1. 输入电压：三相四线～380V±10% 50Hz
2. 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3. 装置容量：＜1.5kVA
4. 外形尺寸：L3010×W1000×H2460mm
四、产品结构
该设备主要由模拟房、装配桌、双速电机模块、交流异步电机模块、电源电源箱模块、电气控制箱模块、工具配件组成。
1、模拟房 整体用铝型材作骨架，中间用网孔板连接，方便安装各种实训配件和模块。网孔板用2mm厚冷轧板数控冲孔折弯后，表面静电喷涂；模拟房上方弧型设计，整体外形美观大方，
2、装配桌、模块架用冷轧钢板精数控精加工而成，表面静电喷涂。装配桌底部带抽屉柜，结构稳固实用，外形美观；模块架内分多层可拆装，可存放各种实训模块。
五、配置清单
1、配电箱部分
|
序号 |
名称 |
规格/型号 |
单位 |
数量 |
备注（说明） |
状态 |
|
1 |
漏电型空气开关 |
DZ47LE-32 |
只 |
1 |
3P+N |
安装在配电箱内 |
|
2 |
空气开关 |
DZ47-63/C6 |
只 |
1 |
3P |
同上 |
|
3 |
漏电型空气开关 |
DZ47LE-32/C6 |
只 |
1 |
1P+N |
同上 |
|
4 |
配电箱箱体 |
明装 |
只 |
1 |
|
|
2、照明套件
|
序号 |
名 称 |
型号与规格 |
数 量 |
状态 |
|
1 |
单相电度表 |
DD862-2 |
1 |
散装发出 |
|
2 |
单相闸刀开关 |
HK8 |
1 |
同上 |
|
3 |
开关 |
4A/250V |
1 |
同上 |
|
4 |
平灯头 |
6A/250V |
2 |
同上 |
|
5 |
插座 |
|
1 |
同上 |
|
6 |
电流互感器 |
BH0.66 |
1 |
同上 |
|
7 |
墙壁开关座 |
|
2 |
同上 |
|
8 |
声控开关 |
|
1 |
同上 |
3、线路器材
|
序号 |
名称 |
规格/型号 |
单位 |
数量 |
备注（说明） |
状态 |
|
1 |
PVC管 |
Φ16 |
根 |
2 |
3米 |
散装发出 |
|
2 |
PVC直通 |
Φ16 |
只 |
10 |
|
同上 |
|
3 |
PVC杯梳 |
Φ16 |
只 |
30 |
|
同上 |
|
4 |
扎带 |
3×100mm |
包 |
1 |
500只/包 |
同上 |
|
5 |
M4*20螺丝（带帽） |
200只/套 |
套 |
1 |
带2只平垫、1只弹垫 |
同上 |
|
6 |
行线槽 |
3025 |
根 |
2 |
2米/根 |
同上 |
|
7 |
PVC线槽 |
40×20mm |
根 |
2 |
3米/根（白色） |
同上 |
|
25×15mm |
根 |
2 |
3米/根（白色） |
同上 |
|
13 |
管卡 |
16U型 |
只 |
30 |
|
同上 |
|
14 |
自攻丝 |
Φ6×15mm |
只 |
100 |
|
同上 |
4、其他
|
序号 |
名 称 |
型号与规格 |
数 量 |
状态 |
|
1 |
人字梯 |
1.5米高 |
1付 |
|
|
2 |
装配桌 |
|
1张 |
|
|
3 |
台虎钳 |
5寸 |
1台 |
|
|
4 |
钢直尺 |
300mm |
1把 |
|
|
5 |
水平尺 |
300mm |
1把 |
|
|
6 |
电工刀 |
|
1把 |
|
|
7 |
无色护目镜 |
|
1付 |
|
|
8 |
手电钻 |
220V/500W正反调速开关 |
1把 |
|
|
9 |
钢锯架 |
|
1把 |
|
|
10 |
剥线钳 |
|
1把 |
|
|
11 |
尖嘴钳 |
|
1把 |
|
|
12 |
螺丝刀 |
一十各一 |
2把 |
|
|
13 |
塑料卡子及自攻螺丝 |
|
200套 |
|
|
14 |
配套教学资源 |
购买10套以下无此项配置 |
三、实训项目举例
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
附件：配套教学资源
★一、在线教育课程开放平台（具有软件著作权，配1个登录帐号）:
1）本系统是互通教学多元化管理平台，将用户传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！
2）课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。
3）为了教学的统一性要求在线教育平台与实训装置是同一个生产商！
4）微课内容不少于：
|
学习项目 |
学习任务 |
参考课时 |
项目一、三相异步电动机启动线路制作、调试与故障排除
|
任务一：识别低压电器及异步电动机 |
2 |
|
任务二：点动与自锁正转控制线路的实施 |
12 |
|
任务三：联锁正反转控制线路的实施与检测 |
12 |
|
任务四：Y-△降压启动控制线路分析与接线 |
6 |
|
任务五：三相异步电动机顺序控制线路安装与测试 |
6 |
项目二 三相异步电动机行程控制线路的设计及实施
|
任务一：电动葫芦控制线路设计及实施 |
6 |
|
任务二：工作台自动往返线路设计及实施 |
4 |
项目三 三相异步电动机制动控制线路分析设计及实施
|
任务一：三相异步电动机反接制动控制线路安装与测试 |
4 |
|
任务二：三相异步电动机能耗制动控制线路安装与测试 |
4 |
项目四 卷帘门控制电路的安装、调试及故障排除
|
任务一：卷帘门控制电路的安装、调试及故障排除 |
10 |
|
任务二：卷帘门PLC控制电路设计 |
4 |
|
任务三：卷帘门PLC控制控制程序设计与调试 |
6 |
项目五 传送带送料装置控制线路的安装、调试及故障排除
|
任务一：传送带送料装置控制电路安装、调试及故障排除 |
10 |
|
任务二：用PLC技术实现传送带送料装置控制 |
4 |
|
任务三：编写调试PLC程序及系统总调试 |
6 |
★二、仿真软件：
1、网络版电工作业培训教学软件（安全用电）（网络版、具有软件著作权）
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《“维修电工”职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制，包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块，15个实训单元，72个实训项目。
软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。
2、二居室电气布线仿真实训软件（网络版，具有软件著作权）
一、产品概述
二居室电气布线仿真实训软件，依据《建筑电气工程施工质量验收规范》、教育部相关专业教学大纲，为缓解我国建筑设备类专业传统实训教学环节的不足、提高学生的职业技能水平而研制。软件以一个典型的二居室住宅（包括主卧、次卧、厨房、客厅和卫生间共五个房间） 为例，以标准设计为引领，以施工工艺为主线，开展与实际工作高度吻合的技能训练。
本产品融合了多种制作技术，数据量小，运行流畅。软件重视教学设计，内容丰富，训练手段多样；此外，软件操作简捷，可以完全支持学生的自主式学习，具有很强的职业性、情景性、过程性与互动性。
二、软件内容
本产品包括技能实训、漫游学习、答题练习三个部分，三个部分互相关联，组成完整的操作实训、漫游学习、知识考核三大教学环节。
技能实训
包括多个技能实训任务，如内线安装、照明安装、插座安装等。根据实训任务、图纸及相关规范进行电气布线等相关施工工艺的仿真操作，媒体形式主要为三维交互动画，并在其中穿插技术要点和快问快答，学生可在操作提示的引导下自主进行学习训练。
漫游学习
可自主观察二居室中各个房间的线路布置情况，开关位置、照明位置等。通过在室内漫游，结合电气施工图纸，观察室内布线的走向，了解设计理念并加深对于相关规范的理解。
答题练习
针对相关知识点进行问答考核，快速检验学习效果。进入模块后可进行理论考试，作答完毕后实时显示“成绩卡”，并可通过“查看明细”回看作答情况及正确答案。
三、适用范围
主要应用于高职高专土木建筑大类建筑设备类中的建筑设备工程技术专业、建筑电气工程技术和建筑智能化工程技术等专业学生的仿真实训；也适用于中等职业院校土木水利类中的楼宇智能化设备安装与运行、建筑设备安装等专业的学生仿真技能训练和本科院校土木类建筑电气与智能化专业的生产认知实习。
|
