电气安装与维修实训考核装置是在“中国制造2025”的战略指引下，以企业行业产品更新换代和技术升级改造为背景，把握电气安装与维修的核心技能，涉及的内容包括动力控制线路，照明控制线路等线路的规范安装及维修；PLC、变频器、触摸屏、传感器等现代电气元器件的规范安装使用和参数设置，交直流电机、步进电动机、伺服电动机的安装规范与参数设置；常规机床维修排故、电气控制线路故障的检测与分析等开发的一种通用实训平台。非常适合于各类职业院校和技工学校维修电工和电气安装工、其他有电气安装布置要求的专业的作为公共平台使用。
电气安装与维修实训考核装置，采用钢制网孔板和钢制专用型材组接而成，安装有自锁式脚轮，方便移动和使用。装置表面喷塑，色彩稳重。装置配有专用电源台。装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下。为方便隐蔽工程施工，钢制框架仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。配套的PVC管弯管器，可方便的对PVC管弯成90度。
★钢制镂空方形樑骨的使用，使该装置结构牢固，外形美观，便于连接，更主要的是能实现暗管掩引等技术的真实操作，并实现两套，四套设备的联合使用。
★新型电源控制模块，结构精巧，功能强大，配置有电源指示，三相漏电保护，紧急停止开关，安全插座引孔，与装置竖梁完美衔接，作为设备入线控制，让设备的安全系数再次提升了一个等级。
★挂板支架的设计，让挂板安全牢固的安装于设备上面，不占用空间，挂板可随时更换，搭配机床智能考核装置，让装置的功能进一步的得到发挥。
电气安装与维修实训考核装置，可进行电工安装。如桥架安装、PVC管安装、白炽灯座、日光灯、开关、插座、配电箱、控制箱等，装置还包含有交流异步电动机、直流电动机、步进电机、伺服电机、PLC、变频器触摸屏等控制与受控对象。该系统每个操作组配套一可移动式工具车和元件柜，便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题。

二、技术指标

1) 工作电源：三相五线供电 AC 380 V/220 V ±7.5% 50 Hz；
2) 工作环境：用绝缘地板（或使用绝缘地毯）；
3) 实训装置外形尺寸：长2006mm×宽1003mm×高2410mm
4) 实训装置材料：钢板。钢板厚度≥1.5mm；
5) 最大功率消耗 ≤1.5KW
6) 安全保护措施：具有接地保护、过流、过载、漏电保护功能，符合相关的国家标准。

三、实训项目举例

1、电表箱的安装
2、配电箱的安装
3、日光灯的安装
4、白炽灯的安装
6、节能灯的安装
7、PVC管的处理与布置
8、PVC管的穿线
9、开关与插座的安装
10、分线盒的安装
11、线路分配设计
12、施工规范的学习与训练
13、安全施工要求学习与训练
14、两地控制一盏灯
15、线槽布线施工训练
16、隐蔽工程施工训练
17、隔离开关的安装
18、配电线路的接线实训
19、电气控制箱的安装
20、电气控制电路安装实训
1) 三相异步电动机直接起动、停车的控制电路连接；
2) 接触器联锁的三相交流异步电动机正、反转控制电路的连接；
3) 按钮联锁的三相交流异步电动机正、反转控制电路的连接；
4) 按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
5) 三相交流异步电动机Y-△（手动切换）启动控制电路的连接；
6) 三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；
7) 定子绕组串联电阻启动控制电路的连接；
8) 三相交流异步电动机能耗制动控制电路的连接；
9) 三相交流异步电动机反接制动控制电路的连接；
10) 多台（3台及以下）电动机的顺序控制电路的连接
11) 电动机的往返行程控制电路的连接；
12) 直流电动机的正反转控制；
13) 直流电机的调速实验；
14) 普通车床控制电路的连接；
15) 电动葫芦控制电路的连接；
16) 三相交流异步电动机既能点动，又能连续转动的控制电路连接；
17) 两地控制电路的连接；
18) 按钮切换的双速电动机调速控制电路的连接；
19) 时间继电器切换的双速电动机调速控制电路的连接；
20) 离心开关配合的反接制动控制电路的连接；
21、变频器面板功能参数设置和操作实训；
22、变频器对电机点动控制、启停控制；
23、电机转速多段控制；
24、工频、变频切换控制；
25、基于模拟量控制的电机开环调速；
26、基于面板操作的电机开环调速；
27、变频器的保护和报警功能实训；
28、基于PLC的变频器开环调速；
29、PLC控制电机顺序启动；
30、PLC控制三相异步电动机Y-△启动电路；
31、触摸屏的参数设置；
32、触摸屏的编程；
33、触摸屏、PLC、变频器的综合实训；
34、伺服步进电机实训
1) 步进电机的控制；
2) 步进驱动器的参数设置；
3) 步进电机的PLC开环控制；
4) 基于步进电机控制
5) 交流伺服电机的控制；
6) 交流伺服驱动器的参数设置；
7) 交流伺服电机的PLC半闭环控制；
8) 基于伺服电机控制
9) 两相混合式步进电机的控制
10) 交流伺服电机的位置控制实训
35、金属桥架的组合与安装实训；
36、塑料线槽的敷设实训；
37、电气照明电路真实故障检测实训；
38、电气动力电路真实故障检测实训；
39、混合电路真实故障检测实训；

四、配置清单

1、配电箱模块

序号	名称	规格/型号	单位	数量	备注（说明）
1	三相电子式有功电度表	DTS633	只	1
2	熔断器式隔离器	HG1-32/30F	套	1	3极，32A（含熔体20A））
3	漏电保护器	DZ47LE-32/D10	只	1	3P+N
		DZ47LE-32/D16	只	1	3P+N
		DZ47LE-32/C20	只	1	1P+N
4	断路器	DZ47-60/D32	只	1	3P
4	断路器	DZ47-60/D25	只	1	3P
5	导轨	C45	条	1
6	指示灯	AD58B-22D 220V	只	3	红、绿、黄各1只
7	接线端子排	TBC-20	条	1	7节/条
8	配电箱箱体	450mm×220mm×520mm	只	1	含接地排、接零排

2、照明模块

序号	名称	规格/型号	单位	数量	备注（说明）
1	漏电保护器	DZ47LE-32/C25	只	1	1P+N
		DZ47LE-32/C16	只	2	1P+N
		DZ47LE-32/C10	只	2	1P+N
2	断路器	DZ47-60/C32	只	1	2P
		DZ47-60/C10	只	1	1P
		DZ47-60/C6	只	1	1P
3	配电箱箱体	PZ30-15	只	1	含接地排、接零排

3、照明套件

序号	名称	规格/型号	单位	数量	备注（说明）
1	日光灯组件	20W	套	1	长度65cm左右
2	螺口节能灯	9W～13W	只	2
3	螺口灯座	86型E27灯座	只	1
4	双开	86型	只	2	双联开关
5	双开	86型	只	1	多联开关
6	单开	86型	只	2	双联开关
7	单开	86型	只	1	多联开关
8	五孔插座	86型（10A）	只	1
9	五孔插座	86型（10A）	只	1	带开关
10	三孔插座	86型（16A）	只	1
11	声光控自动开关	86型	只	1
12	触摸开关	86型	只	1
13	分线盒面板	86型	只	2
14	螺丝	M4×20	只	18	86面板螺丝

4、电气控制模块

序号	名称	规格/型号	单位	数量	备注（说明）
1	断路器	DZ47-60/D10	只	1	3P
2	交流接触器	CJX2-0910/220V	只	5
3	辅助触头	F4-22	只	5
4	PLC系统配置见最底下（包含通讯下载线）
5
6
7	时间继电器	ST3PF AC250V	只	1
7	时间继电器	ST3PA-A AC220V	只	1
8	热继电器	NR2-25（独立安装）	只	3	0.4A(范围0.25~0.4A)2只 0.63A(范围0.4~0.63A)1只
9	接线端子排	导轨式弹簧端子	片	50	含1节终端堵头
10	开关电源	24V/2.5A导轨式	只	1
11	触摸屏	昆仑通态	只	1
12	控制箱箱体	500mm×230mm×700mm	只	1	含接地排、接零排
13	按钮	LA68B-EA35/45	只	11	启动停止各5套（红、绿），配急停按钮1套
14	指示灯	AD58B-22D 220V	只	5	红5只
15	选择开关	LA68B -ED33	只	2	3档开关
16	通讯线	LA68B -ED25	只	2	2挡开关
16	通讯线	USB触摸屏下载线	条	1	3米

5、电机模块

序号	名称	规格/型号	单位	数量	备注（说明）
1	三相交流异步电动机	(Y-△)	只	1	参见电机底板清单
2	三相交流异步电动机	(Y-△)带离心开关	只	1
3	三相交流异步电动机（双速40W）	2/4双速电机	只	1
4	它励直流电动机	DC110V/50W	只	1
5	电机单元支架	330mm×205mm×65mm	套	2	左、右各二只

6、电机运动模块

序号	名称	规格/型号		单位	数量	备注（说明）
1	步进电机	驱动器	3M458	台	1	单元规格496mm×300mm
		电机	3S57Q-04079
2	交流伺服电机	驱动器	SV630PS2R8I	台	1
		电机	MS1H1-40B30CB-T331Z X6
3	微动开关	KW7-3		只	2
4	光电传感器	PM-L25		只	3

7、传感器模块

序号	名称	规格/型号	单位	数量	备注（说明）
1	行程开关	YBLX-ME/8104	只	4
2	电容式传感器	ODR-D05NK	只	1
3	电感式传感器	OBM-D04NK	只	1
4	光电式传感器	JG-3D-30NK	只	1

8、线路安装器材

序号	名称		规格/型号		单位	数量	备注（说明）
1	PVC线管		Φ16 A型		根	4	3米
			Φ20 A型		根	4	3米
2	PVC壁疏		Φ16		只	20
			Φ20		只	20
3	U型平头管卡		Φ16		只	30
			Φ20		只	30
4	PVC平线槽		20×10 A型		根	4	2米/根或 3米/根
			39×19 A型		根	4
			60×40 A型		根	4
5	PVC线槽终端头		20×10		只	2
			39×19		只	2
			60×40		只	2
6	行线槽		25×30		根	4	2米/根
7	绝缘导线		红色RV1.5 mm2		盘	1
			双色RV1.5 mm2		盘	1
			双色RV2.5 mm2		盘	1
			黑色RV0.75 mm2		盘	1
			蓝色RV0.75 mm2		盘	1
			BV2.5 mm2		盘	5	黄、绿、红、蓝、双色各1盘
			BV1.5 mm2		盘	3	红、蓝、双色各1盘
8	五芯电缆		RV5*0.75 mm2		米	10
9	三相插头		三相四线16A		只	1
10	明装底盒		86型		只	8	86×86×30
			86加深型		只	2	86×86×40
11	U型绝缘端子		SVΦ1.25—4		只	1000
			SVΦ2—5L		只	1000
12	O型绝缘端子		RVΦ2—5		只	1000
13	管形绝缘端子		TE1008		只	1000
			TE1008/双线插针		只	1000
14	缠绕带		Φ10		包	1
15	扎带		3×100mm		包	1
16	号码管		Φ3.5		卷	1	号码机用
17	电缆保护软管		Φ20		米	4
18	电缆保护软管		外径Φ20		米	4
19	保护软管接头		Φ20		只	6
20	保护软管接头		配外径Φ20软管		只	6
21	自攻螺丝		Φ6×15		只	200
			Φ6×25		只	60
22	螺丝（带帽）		M4*20		套	4	（安装变频器用）
	螺丝（含垫片）		M6*10		套	4	箱门接地螺丝
23	螺母		M8		只	2	箱子接地螺母
24	接地排		5位 110×15		条	4	专用（外接地干线）
	塑料绝缘胶布		黑色		卷	1
25	护线圈		配Φ30的孔		个	8	配电箱及电气箱用
			配Φ25的孔		个	8	照明配电箱用
			配Φ8的孔		个	2	日光灯开孔用
26	金属桥架（带盖）	桥架	1	50×30×500	根	2	500mm/根
			2	50×30×300	根	4	300mm/根
			3	50×30×200	根	4	200mm/根
			4	50×30×150	根	4	150mm/根
		附件1	水平90°弯 100×100×30mm		只	4
		附件2	水平45°弯 100×100×30mm		只	4
		附件3	水平三通 150×100×30mm		只	2
		附件4	桥架带孔封头（端面）孔径Φ23		只	4
		附件5	水平四通 150×150×30mm		只	1
		附件6	垂直等径下弯通（阴角） 100×100×30mm		只	2
		附件7	垂直等径上弯通（阳角） 100×100×30mm		只	2
		附件8	线槽支架（托臂）1		只	5
		附件9	线槽支架（托臂）2		只	12
		附件10	角钢立柱（桥架吊杆） 100×260×20mm		只	8
		附件11	垂直等径右上弯通		只	2
		附件12	垂直等径左上弯通		只	2
		附件13	垂直等径右下弯通		只	1
		附件14	垂直等径左下弯通		只	1
		附件15	上边垂直等径三通		只	2
		附件16	连接板 10×20×100mm		只	36
		附件17	垂直等径变向弯通		只	3
		附件18	连接螺丝（专用）		套	150	M5×10，带自锁螺帽1只
		附件19	铜制接地螺丝（专用）		套	60	M5×15，带帽1只、平垫2只
		附件20	桥架盖板安装卡		只	100

9、故障检测模块

序号	名称	规格/型号	单位	数量	备注（说明）
1	故障检测单元		套	1

10、能力测试单元
设备图片（图片仅供样式参考，实际以供货为准）

故障检测单元

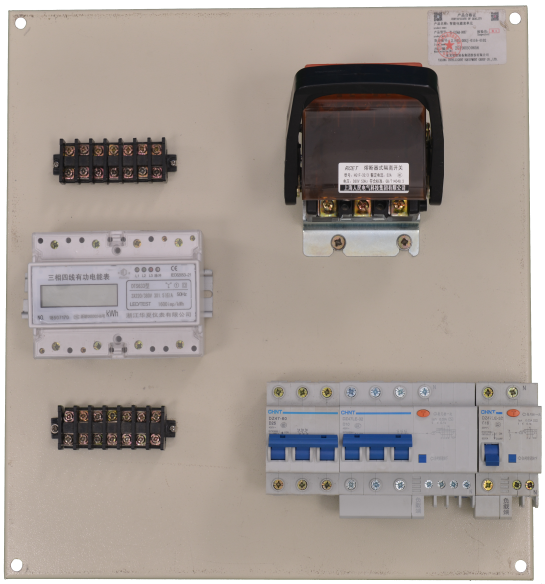

配电箱单元

1）设备说明

能力测试单元是结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品，可以作为电气安装与维修实训考核装置的选配模块配套使用。
能力测试单元适合高等职业学校、中等职业学校的电气设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、等专业和非机电类专业的必修课程模块《电机及其控制》、《电机与拖动》或选修课程模块的教学与实训。
能力测试单元也适合技工院校机电类专业《电气设备维修》课程的实习，还适合职业培训学校的安装、维修电工中级班，安装、维修电工高级班。安装、维修电工技师班，安装、维修电工高级技师班的培训和实操。
能力测试单元以电气安装与维修职业岗位的典型工作任务为出点，整合职业能力评价的要求，重新升级，展示现代电气技术的发展趋势，更贴近教学，生产需要。

2）功能特点

故障检测单元采用真实电气线路，可设置多种真实故障现象，训练和考核学生分析问题和解决问题的能力。
智能电能表将原机械式电表升级为市面上主流的电子式电能表，符合新产品的定位，更贴近实际生活。

3）技术参数

电源：三相五线 AC 380 V±10% 50 Hz
最大功率：≤500Ｗ
安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准
漏电保护动作电流：≤30mA、 ≤0.1S
环保要求：材料选用符合国家相关环保标准

4）实训项目

1、三相电子电能表的安装
2、配电线路的接线实训
3、电气照明电路故障板检测实训
4、电气动力电路故障板检测实训
5、电气电路故障板考核实训

5）配置清单

名称	型号	单位	基本用量
故障检测单元挂板V3.0		块	1.00
导轨		条	2.00
线槽5025	5025	米	4.00
线槽		套	2.00
线槽封边		只	2.00
按钮盒	JL-BX2-	只	3.00
按钮盒	JL-BX3-	只	3.00
导轨式开关电源	DRA-60-24	只	1.00
断路器（空气开关3P）	正泰DZ47-60 C型	只	2.00
小型断路器（空气开关2P）	正泰DZ47-60 C5	只	1.00
断路器（空气开关1P）	正泰DZ47-60 C型	只	1.00
断路器（空气开关1P）	DZ47-60 C型	只	1.00
剩余电流动作断路器（漏电开关1P）	正泰DZ47LE-32 C型	只	2.00
指示灯AD58B	AD58B-22D(AD105-22D/S)	只	4.00
指示灯AD58B	AD58B-22D	只	2.00
指示灯AD58B	AD58B-22D(AD105-22D/S)	只	2.00
明装线盒（明盒）	86HM331（86型）	个	10.00
螺口灯座	JR-DT134	只	4.00
泰力二位暗装式跷板双控开关	86GC02-2	只	1.00
泰力一位白板	86GC35	块	1.00
两极双用、两极带接地插座	BF-10	只	2.00
泰力一位暗装式跷板双控开关	86GC01-2	只	2.00
传感器	HW7-D03PK	只	2.00
热继电器	NR2-25	只	2.00
热继电器	NR2-25	只	1.00
热继电器	NR2-25	只	1.00
时间继电器	ST3PA-D	只	2.00
继电器MY4NJ	MY4NJ	只	2.00
继电器座	前继PYF14A-E	只	2.00
交流接触器	NC1-1210Z	只	5.00
辅助触头组	正泰F4-22	只	5.00
行程开关	正泰YBLX-ME/8104	只	2.00
按钮开关LA68B	LA68B-EA35(B2-EA35)	只	4.00
按钮开关LA68B	LA68B-EA45(B2-EA45)	只	3.00
断路器	DZ47-60	只	1.00
故障检测单元有机玻璃面板		块	1.00
三插电源线		条	1.00
继电器座	PF083A	只	2.00
打印标记条	ZB5/UD3N	个	88.00
配电箱单元	装有电子式电表和低压电器	套	1.00

11、工具

序号	名称	规格/型号	单位	数量	备注（说明）
1	尖嘴钳	6寸	把	1
2	剥线钳		把	1
3	压线钳	HS-30J	把	1	压冷压端子
4	压线钳	HS-06WF	把	1	压插针
5	钢丝钳	6寸 160mm	把	1
6	一字螺丝刀	3寸	把	1
7	十字螺丝刀	3寸	把	1
8	一字螺丝刀	2×75	把	1
9	十字螺丝刀	2×75	把	1
10	测电笔		把	1
11	数字万用表	MY60	只	1
12	铝合金人字梯	1.5米	付	1
13	锉刀	8寸	根	1
14	钢卷尺	3m	只	1
15	电工刀		把	1
16	钢角尺	300mm	把	1
17	钢直尺	300mm	把	1
18	活动扳手	6寸	把	1
19	六角扳手		套	1	7件套
20	钢锯架		架	1
21	钢锯条		条	3	8-12〞可调
22	弹簧弯管器	Φ16	根	1
23	弹簧弯管器	Φ20	根	1
24	电源插板		只	2
25	安全标牌	160×200mm	张	1	必须戴安全帽
26	安全标牌	160×200mm	张	1	止步高压危险
27	安全标牌	160×200mm	张	1	当心落物
28	安全标牌	160×200mm	张	1	禁止合闸有人工作
29	安全标牌	160×200mm	张	1	当心触电

12、整体配置

序号	名称	规格/型号	单位	数量	备注（说明）
1	电气安装与维修实训考核装置台架（2人组标准配置）	2006mm×1003mm×2410mm	套	1
2	元件存放柜		个	1
3	可移动工具台	930mm×740mm×860mm	辆	1	带重载自锁脚轮
4	电源模块单元	600×130×105mm	块	1
5	台虎钳		台	1
6	实训指导书		本	1
7	配套安装螺丝		套	1

13、PLC系统配置说明

名称	规格型号	单位	数量
三菱可编程控制器	FX3U-32MT/ES-A	只	1.00
三菱扩展模块	FX2N-16EYR	只	1.00
三菱通讯模块	FX3U-485-BD	只	1.00
三菱变频器	D740S-0.75K-CHT	只	1.00
三菱模拟量模块	FX3U-3A-ADP	只	1.00
RS232C/RS422通讯电缆		条	1.00

14、配置明细

序号	名称	规格/型号	单位	数量	备注（说明）
1	电气安装与维修实训考核装置台架（2人组标准配置）	2006mm×1003mm×2410mm	组	1	材料名称	单位/数量
					立柱	4根
					大网孔板	10块
					小网孔板	4块
					三层框架	4个
					单层框架	2个
					长网孔连接板	1个
					短网孔连接板	1个
					后横梁	1根
					前横梁	1根
					网孔梁柱	3个
					侧梁	2根
					自锁脚轮￠75	4只
					短安装螺丝（六角：M6*45mm）	100只
					网孔板安装螺丝（六角：M6*60mm）	35只
					长安装螺丝（六角：M6*130mm）	65只
					￠6平垫	400只
					￠6弹垫	200只
					M6螺帽	200只
2	可移动工具台	930mm×740mm×860mm	辆	1	带重载自锁脚轮
3	考核挂板支架	797mm×761mm×21mm	只	2	专用挂板
4	T68镗床考核挂板	SY-T68	块	1	智能设故、16故障点
5	X62W铣床考核挂板	SY-X62W	块	1	智能设故、16故障点
6	电脑推车		辆	1	580400780mm带脚轮、电脑托盘铝木结构
9	配套教学资源		套	1	附件（全室配1套）
10	智能实训与理论考核系统		套	1	1.用户登录输入用户名、密码、验证码，点击登录按纽，登录到系统。 2.用户注册用户登录画面，点击注册按纽，打开用户注册画面。输入用户名、密码、确认密码、准考证号、身份证号、姓名、考试级别，点击注册按纽，注册成为学员。 3.用户管理老师用户登录系统后，点击菜单用户管理，打开用户管理画面。用户管理画面，显示所有用户列表信息，包括学员与老师。 3.1用户查询用户管理画面，选择考试级别、输入用户名、准考证号、姓名，点击检索按纽，根据条件显示用户信息列表。 3.2添加用户用户管理画面，点击添加按纽，打开用户添加画面。选择用户类别，输入用户名、姓名、密码、确认密码，点击确定按纽，保存用户信息。 3.3修改用户用户管理画面，选择某一条用户信息，点击编辑按纽，打开用户信息编辑画面。选择用户类别，输入用户名、姓名、密码、确认密码、准考证号、身份证号、考试级别，点击确定按纽，保存用户信息。 3.4用户删除用户管理画面，选择数据前选择框，点击删除按纽，删除所选用户信息。 4.级别管理 4.1级别查询老师用户登录系统，点击级别管理，打开级别管理画面，输入级别名称，点击检索按纽，根据条件显示级别信息。 4.2添加级别级别管理画面，点击添加按纽，打开添加级别画面。输入级别名称，点击确定，保存级别信息。 4.3修改级别级别管理画面，选择数据前某一个选项框，点击编辑按纽，打开级别修改画面。输入级别名称，点击确定，保存级别信息。 4.4删除级别级别管理画面，选择数据前选项框，点击删除按纽，删除选中的级别信息。 5.题库类别管理 5.1 题库类别查询老师用户登录系统后，点击题库类别，打开题库类别管理画面。输入题库类别名称，点击检索按纽，根据输入条件显示题库类别信息列表。 5.2 添加题库类别题库类别管理画面，点击添加按纽，打开题库类别添加画面。输入题库类别名称，点击确定按纽，保存题库类别信息。 5.3 修改题库类别信息题库类别管理画面，选中某一行选择框，点击编辑按纽，打开题库类别修改画面。输入题库类别名称，点击确定按纽，保存题库类别信息。 5.4 删除题库类别信息题库类别管理画面，选择数据前选项框，点击删除按纽，删除选中的级别信息。 6 .题库管理 6.1 题库查询教师用户，登录系统后，点击题库管理，打开题库管理画面。选择题库级别、题库类别、试题类型，输入题目名称，点击检索按纽，根据条件显示题库列表信息。 6.2 添加单项选择题题库管理画面，点击添加按纽，打开题目添加画面。选择题库级别、题库类别、题目类型为单项选择题。输入题目名称，答案 A、B、C、C，选择正确的答案选项，点击确定，保存单项选择题信息。 6.3 添加多项选择题题库管理画面，点击添加按纽，打开题目添加画面。选择题库级别、题库类别、题目类型为多项选择题。输入题目名称，答案 A、B、C、D、E、F、G，选择正确的答案选项，点击确定，保存多项选择题信息。 6.4 添加判断题信息题库管理画面，点击添加按纽，打开题目添加画面。选择题库级别、题库类别、题目类型为判断题。输入题目名称，选择正确的答案选项，点击确定，保存判断题信息。 6.5 导入Excel题目信息题目添加画面，点击下载模板按纽，下载题目批量录入Excel模板。在模板中，输入题目名称，选择题库级别、题库类别、试题类型，正确答案，答案内容等信息并保存。在画面中选择保存后的文件，点击导入按纽，进行题目批量导入。 6.6 题目信息修改题库管理画面，选中某一行选择框，点击编辑按纽，打开题库修改画面。选择题库级别、题库类别、题目类型，输入题目名称、答案、选择正确的答案选项，点击保存修改题目信息。 6.7 删除题目信息题库管理画面，选中某一行选择框，点击删除按纽，弹出提示，点击确定按纽删除题目信息。 7. 试卷管理 7.1 试卷查询教师用户，登录系统后，点击题库管理，打开试卷管理画面。选择试卷级别、考核类型，输入试卷名称，点击检索按纽，根据条件显示试卷信息。 7.2 添加试卷试卷管理画面，点击添加按纽，打开添加试卷画面。 7.3 自动抽题试卷添加画面，输入试卷名称、试卷级别、考核类型、考试时间，点击自动抽题按纽，打开自动抽题画面。点击顶部添加抽题专业按纽，在抽题列表中会增加一行，选择所属专业，抽题类型，输入时数，系统会显示当前专业当前抽题类型在现有题库中的题数。输入单选题目分数，多选题目分数，判断题目分数，点击确定抽题按纽，系统会随机在题库中抽取相应的题目信息。在添加专业，选择专业，抽题类型，题数后，顶部会显示当前抽取的题目数量以及分数信息。自动抽题完成，点击保存试卷按纽，保存当前自动抽取题目的试卷信息。 7.4手动组卷试卷添加画面，输入试卷名称、试卷级别、考核类型、考试时间，点击进入手工组卷，打开手工组卷画面。手动组卷画面，与题目管理画面录入数据方式相同，需要输入题目分数。添加题目信息后，点击保存继续添加，题目将添加到下方的题目列表中。点击列表中删除按纽，删除所选题目信息。题目信息输入完成，点击保存试卷按纽，保存手工组卷信息。 7.5 编辑试卷试卷列表，点击某一选项框，点击编辑按纽，打开试卷信息编辑画面。如果该试卷未参加考试，才能编辑，否则无法编辑试卷信息。修改试卷信息，自动抽题或手工抽题，点击保存试卷按纽，保存试卷信息。 7.6 删除试卷试卷列表，点击某一选项框，点击删除按纽，删除试卷信息。 7.7 启用试卷试卷管理画面，点击某一选项框，点击启用，启用选择的试卷为当前使用试卷，并提供给学生考试。 7.8 打印试卷试卷列表画面，点击某一选项框，点击打印按纽，打开试卷打印画面。按键盘Ctrl + P键，打凶当前试卷信息。 8.模拟成绩 8.1模拟成绩查询教师用户，登录系统点击模拟成绩菜单，打开模拟成绩列表画面。输入检索条件：试卷名称、学生姓名、准考证号、身份证号，点击检索按纽，根据条件显示模拟成绩信息。 8.2模拟成绩详细模拟成绩列表画面，点击第一次模、第二次模拟、第三次模拟，打开模拟成绩详细画面。模拟成绩根据专业显示，总分、总题数、正确题数，评价信息。 8.3导出成绩点击导出按纽，将成绩导出为Excel文件格式。 9. 实战成绩 9.1实战成绩查询教师用户，登录系统点击实战成绩菜单，打开实战成绩列表画面。输入检索条件：试卷名称、学生姓名、准考证号、身份证号，点击检索按纽，根据条件显示实战成绩信息。 9.2导出实战成绩点击导出按纽，将实战成绩导出为Excel文件。 10.在线考试 10.1在线考试学生用户，登录系统，点击在线考试按纽，打开在线考试信息画面。在线考试分为模拟与实战考试，模拟考试分为三次考试，首次回答该试卷所有题目信息，第二次，第三次分别为回答上一次错误题目信息，实战考试只考试一次。点击开始模拟按纽，打开考试画面。依次回答试卷题目选项，下方为倒计时窗口，如果回答时间超过倒计时时间，将自动提交试卷。提交试卷时，如有未完成题目，系统会自动提示，并将题目内容标记为红色。点击确定可提交试卷。题目回答完成，提交试卷，显示考试成绩信息。 11.历史成绩 11.1 历史模拟成绩查看学生用户登录后，点击模拟成绩，可查看历史模拟成绩详细信息。11.2 历史实战成绩查看学生用户登录后，点击实战成绩，可查看历史实战成绩详细信息。
