创新实验采用德国职业教育先进的实验方法；利用九孔通用万能电路底板和分立式透明创新设计元件盒灵活地组合实验，元器件可重复利用，实验方便，动脑动手能力强。创新实验项目包括电工学、电工原理、电子学等课程的创新实验，利用九孔通用万能电路底板和分立式透明创新设计元件盒灵活地组合实验，元器件可重复利用，实验方便，动脑动手能力强。

电工技能实训通过安全用电，常用工具及仪表的使用，电工基本技能训练，电动机的安装、维护与故障处理，电动机基本控制线路的安装、调试维修，常用生产机械电气控制线路的故障分析与处理等项目系统训练，可达到劳动及社会保障职业技能鉴定中级以上水平。

电子技能实训科目改革传统实验实训教学模式，通过基本操作技能和二十几类实用新型电路的制作、调试，使学生掌握电子产品的制作调试，学会阅读电路原理图和PCB图，熟悉常用电子元器件的选择、测试，掌握焊接和电路组装工艺技能（设备中配置二十几套实训电路板和相应元器件），并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等内容。

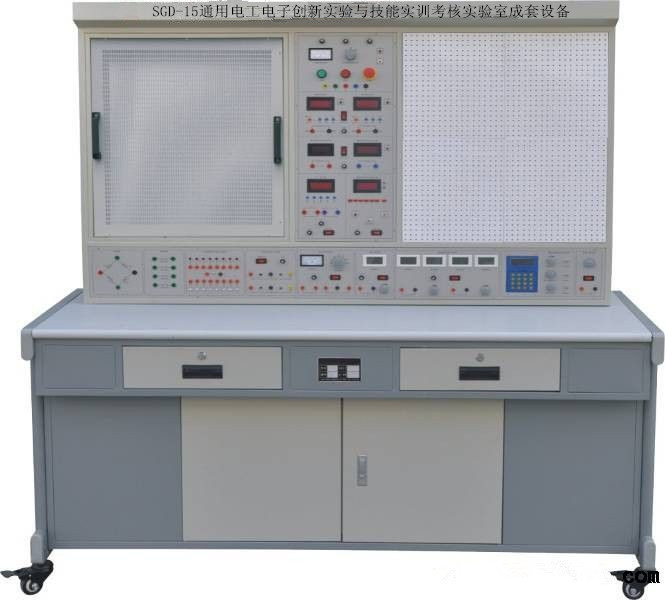

通用电工电子创新实验与技能实训考核实验室成套设备是高等院校、中专、技校、职业学校及各类培训机构为学生参加社会工作前必不可少的训练设备，也可用作考核机构对学生进行考核的理想设备。

二、实训台构成与性能：

实训台箱体材质为钢质亚光密纹喷塑

1、电源及参数：

1.1、输入电源：三相四线电源，输入时指示灯亮

1.2、电源输出：有嵌入式保险盒和漏电开关二级保护功能。

1.2.1　监视电压表：通过换相开关指示三相输出电压。

1.2.2　三相电源输出：由三相电源插座和安全接线座输出电压，通过万能开关控制三相电的输出，以提高安全性。

1.2.3　0-220V电源输出：一组万能插座。为各种仪器提供工作电源。

1.2.4　可调交直流电源：一台0.5KVA单相调压器，输出0～240V交流电压，电压输出有表指示。

1.2.5　恒流稳压电源：二路0-30V稳压输出，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出由0.5级数字电流表、电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。

1.3　智能型直流电流表：精度0.5级，测量范围0～2A，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成。具有量程自动判断、切换、告警、复位功能。使用方便，精度高，安全可靠。

2、功率输出函数发生器：

采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

3、实训操作桌：实验桌为钢木结构，桌面为防火、防水、而磨高密度板、结构坚固，造型美观大方。

三、实验台主要技术指标：

1、输入工作电源：三相四线

2、输出电源及信号

A单元：三相四线

B单元：交流3、6、9、12、15、18、24V

C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便。输出最大电流为2A，具有预设式限流保护功能。

电压稳定度：<10-2 负载稳定度：<10-2 纹波电压：<5mv

D单元：直流稳压5V，电流0.5A

E单元：交直流电压0～240V连续可调，电流2A

F单元：220V电压输出，供外接仪器使用。

3、单次脉冲源：每次可输出一对正负脉冲

4、DDS功率输出函数发生器：

1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。

4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。

5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

6）频率计最高测量范围100MHz，自动换档。

5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。

6、漏电保护：漏电动作电流 30mA。

7、绝缘电阻：>5MΩ。

四、通用电工电子创新实验与技能实训考核实验室成套设备结构与配备（以二十四座为例）

（一）实验桌：学生实验桌12张，一桌二座，实验桌外形尺寸为160×70×80cm。桌子中央配置九孔电路插板，电路板进口由ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路。创新元件盒盒体透明直观，内装电阻、电容、电感、二极管、三极管、场效应管、可控硅等元件来完成原理实验。内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、拆装方便。继电部分训练元器件已装在特制的元件盒上，实训时插在九孔电路板上即可连线实验，方便，灵活。电子技能实训项目由二十几套实训电路板和相应元器件来完成。每张操作桌配有一粒胶皮板，保护通用电路板和桌面(如需要在桌上放置电动机、焊接等) 桌子下部是元器件储存柜，放置实验元件、器材、工具等。

（二）、示教控制台：1台示教台，分别控制12台学生实验台的电源用于讲解、演示。

（三）、实验台，左边是网孔板右边是九孔板，共13台，学生实验桌和示教台上各配备1台。

（四）、器材配备：

人体复苏模型1个,灭火器1只,手电钻3把,台钻1台,表笔、扳手、剥线钳、镊子、钢丝钳、尖嘴钳等工具13套，电烙铁及烙铁架25套，指针万用表13只，数字万用表13只，电度表13只，兆欧表13只，钳形表13只，转速表1只，绕线机2台，保险盒39只，配电板26块，熔断器78只，拉线开关、圆插座、平灯头各26只，20W日光灯13套，交流电流表39只，交流电压表13只，换相开关13只，电阻一批，变压器组件13套，三相电动机拉具1套，钢锯架13把，单相电动机13台，三相180W鼠笼式电动机26台，100W直流电机1台，交流接触器52只，组合开关13只，3H铁壳按钮13只，热继电器26只，时间继电器13只，变压器13只，单刀开关13只，三相闸刀13只，信号灯13只，变压器绕线制作桌1张，双门立柜2个，敷铜板13片，初步焊接通用线路板及组件13套，13×22套电子技能实训考核组件（包括特制线路板及相应元器件），13套电工、电子实验所需的：电阻，电位器，电容，变压器，二极管，三极管，场效应管，集成，可控硅，传感器，逻辑电平开关，特制通用集成座等，学生凳25张。

五、通用电工电子创新实验与技能实训考核实验室成套设备创新实验与实训项目：

（1）创新实验项目

电工部分创新项目：

1、电工测量仪表的使用

2、常用元件的识别与检测　

3、线性元件与非线性元件的伏安特性

4、电源的外特性　

5、电位值、电压值的测定

6、电流表和电压表的扩程

7、基尔霍夫定律的验证　

8、验征楞次定律

9、迭加原理与互易定理的验证

10、戴维南定理与诺顿定理的验征　　　　

11、电压源与电流源的等效变换　　　　　

12、受控源特性的研究　　　　　　　　　

13、一阶电路实验　　　　　　　　　　　

14、二阶电路的过渡过程　　　　　　　　

15、研究LC元件在直流和交流电路中的特性

16、负载获得最大功率的条件

17、交流电路参数的测量

18、正弦交流电路中RLC元件的特性

19、RL及RC串联电路实验

20、RLC串联谐振电路

21、日光灯电路的连接及功率因数改善

22、三相负载的星、三角接法

23、三相电路及功率的测量

24、R-C选频网络的研究

25、二端口网络研究

26、单相变压器实验

27、互感电路实验

28、三相异步电动机的使用与起动

29、三相电动机继电接触控制的基本电路

30、三相电动机Y一△起动控制实验

31、三相电动机的顺序控制实验

32、三相电动机能耗制动控制实验

利用上述32项实验的元器件也可完成下面电路实验

33、最简单的电路　　　　　　　　　　　

34、电路中各点电位与参考点的选择　　

35、电阻的串联　　　　　　　　　　　　

36、电阻的并联　　　　　　　　　　　　

37、电阻的混联　　　　　　　　　　　　

38、电阻分压器电路　　　　　　　　　　

39、全电路欧姆定律　　　　　　　　　　

40、电桥的应用与平衡条件　　　　　　

41、节点电压法　　　　　　　　　　　

42、回路电压法

43、支路电流法　　　　　　　　　　　　

44、RCL并联电路　　　　　　　

45、串联电路　　　　　　　　　

46、变压器结构及工作原理　　　　　

47、基尔霍夫第一定律　　　　　　　　　

48、基尔霍夫第二定律　　　　　　　　　

49、日光灯电路原理　　

50、扩大电压表量程　　　　　　　　　

51、扩大电流表量程

52、RC电路的过度过程　　　　　　　　　

53、RL过渡过程

54、电容的串联电路　　　　　　　　　

55、电容的并联电路

56、电容器的充放电

57、电容器在交直流中的作用

58、条形磁铁在线圈中的运动

59、电容的混联

60、纯电阻、电感、电容电路

61、磁耦合线圈的顺串

62、磁耦合线圈的反串

63、欧姆表的工作原理

64、双联开关二地控制

65、用示波器观察磁滞回线

66、磁路欧姆定律

67、两线圈的互感及同名端

68、互感耦合

69、提高功率因数的方法

70、单相电路功率的测量

71、收录机电源电路

72、滤波电路

73、电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值。

74、三相异步电机闸刀控制正转实验

75、具有过载保护的控制线路

76、按钮控制的正反转控制线路

77、接触器控制星一三角降压起动控制线路

电子部分创新实验设计项目：

1·晶体二极管的特性及检测　　　　　　

2·晶体三极管输入输出特性

3·低频小信号电压放大器

4·直接耦合两级放大器

5·RC耦合两级放大器

6·负反馈对放大器性能的影响

7·变压器耦合推挽功率放大器

8·互补对称推挽功率放大器(OTL)

9·单相半波整流

10·单相全波整流

11·单相桥式整流

12·单相桥式整流滤波

13·单结晶体管特性

14·单结晶体管触发电路

15·晶闸管简单测试及可控整流电路

16·场效应管测试

17·串联型稳压电压

18·差动放大电路的研究

19·集成运放参数的测试

20·集成运放减法电路

21·集成运放加法电路

22·集成运放积分电路

23·集成运放微分电路

24·集成运放文氏正弦波振荡器

25·电容三点式振荡器

26·电感三点式振荡器

27·集成稳压电路

28·无稳态电路（多谐振荡器）

29·施密特触发器

3 0·集成与门逻辑功能测试

31·集成非门电路逻辑功能测试

32·集成或门电路逻辑功能测试

33·集成与非门逻揖功能测试

34·CMOS门电路的测试

35·基本RS触发器

36·JK触发器

37·D触发器

38·555时基电路的应用（方波发生器)

39·二一十进制计数器

40·二一十进制8421译码器

41·加法器

42·减法器

43·用集成与非门构成单稳态触发器

44·组合逻辑电路

利用上述44项实验元器件也可完成下面实验

45·P-N结单向导电特性　

46·三权管ICBO的测量电路

47·三极管ICEO的测量电路

48·三极管电流放大　　　

49·三极管的VA特性

50·带负载的单级小信号电压放大

51·电压负反馈偏置电路

52·分压式电流负反馈偏置电路

53·用热敏电阻稳定工作点

54·用二极管稳定工作点

55·分析Ce对低频特性的影响

56·共基极放大实验电路　

57·共集电极放大实验电路

58·共源极基本放大电路

59·场效应管自给偏压放大电路

60·场效应管分压式自偏压电路

61·场效应管共漏极电路

62·场效应管共栅极电路

63·单管阻容放大电路

64·基本直流放大电路

65·用电阻提高后级发射极电位

66·用稳压管提高后级发射极电位

67·变压器耦合放大电路

68·甲类功率放大电路

69·乙类功率放大电路

70·串联电流负反馈

71·串联电压负反馈电路

72·并联电压负反馈电路

73·并联电流负反馈电路

74·两级放大电路中的负反馈

75·射极输出电路

76·自举射极输出电路　　　　　　　　

77·用电容衰减高频电压　

78·用负反馈消除自激振荡

79·电池监视电路

80·场效应管、三极管组成放大电路

81·PNP-NPN直接耦合放大电路

82·共基共射放大电路

83·晶体管开关作用

84·液位光电控制

85·简单的温控电路

86·模拟光控简易路灯自动开关电路

87·RC移相振荡器

88·双T选频网络

89·双T选频网络组成的振荡器

90·变压器反馈式振荡电路

91·场效应管变压器反馈式振荡电路

92·防盗报警电路

93·串联型晶体振荡电路

94·互补音频振荡讯响器

95·报警讯响器

96·音乐门铃电路

97·电子报警器电路

98·差动放大电路的基本形式

99·电子门铃电路

100·准互补对称电路

101·三管OTL互补对称电路

102·长尾式差动放大电路

103·差动输入单端输出

104·单端输入双端输出

105·单端输入单端输出

106·双电源式长尾差动放大电路

107·差动式放大器实验电路

108·具有恒流源的差动放大电路措施

109·单端输出差动放大电路的温讽分析

110·闪光器电路

111·运算放大器的基本接法

112·电流差动式运放用作交流比例放大　　　　　

113·Vos的简易测量方法

114·Aos的简易测量方法

115·Aod的简易测量方法

116·共模抑制比Cmrr的简易测试　　　　

117·最大共模输入电UIcm的简易测试

118·Yopp的简易测试

119·SR的测量方法

120·基本同相放大接法

121·运放构成的LC振荡器

122·电热杯调温电路

123·引到反向端输入调零措施

124·引到同向端输入调零指施

125·为使电值不致过大的接法

126·利用三极管的基极电流实现对 Ios的温度补偿

127·利用T型网络提高等效反馈电阻　

128·使互补管工作在甲乙类扩大输出电流的措施

129·对电容负载进行校正时措施　

130·反相输入保护措施　　　

131·同相输入保护措施　　　

132·利用稳压管保护器件　　　　　

133·电源极性错接的保护　　　

134·电源启动瞬间过压保护　　　　

135·二极管检波电路　　　　

136·利用PN结的温度系数测量温度的电路原理

137·双二极管限幅器　　　

138·反相运放基本电路

139·可变比例放大　　　

140·同相运放基本电路　　　

141·电压/电流变换电路　　　

142·电流/电压变换电路　　　

143·电压跟随器　　　

144·差动放大基本电路

145·运算放大器的差动输　　　　

146·反相输入求和运算　　　

147·同相输入求和运算

148·双端输入求和运算

149·基本积分电路

150·EG考滤泄漏阻对的积分运算电路　

151·提高积分时间常数的措施

152·快速积分电路

153·模拟一阶微分方程电路

154·模拟二阶微分方程电路

155·基本微分电路

156·实用微分电路

157·利用间接方法得到近似微分

158·基本对数运算电路

159·利用三极管的对数特性组成对数运算电路

160·反对数放大的基本电路

161·Vo正比于VxVy电路

162·简单的过零此较电路

163·具有滞迥特性的比较电路

164·双限比较电路

165·利用二级管作为上限检测幅度选择电路

166·双限三态比较电路

167·下限检幅选择电路

168·基本采样保护电路

169·RC无源网终的低通滤波电路

170·滤波电路接到组件的同相输入端

171·滤波电路接到组件的反相输入端

172·简单二阶RC滤波电路

173·典型RC有源滤波电路

174·两阶有源滤波电路

175·多路反馈二级有源滤波电路

176·典型二阶高通有源滤波电路

177·基本带通滤波电路

178·典型带通滤波电路

179·用双T网络组成的带阻滤波

180·输出限幅的反相器

181·实用差值运算放大器

182·矩形波振荡电路

183·阻容移相触发电路

184·电热褥调温装置

185·宽度可调的矩形波发生器

186·简单的锯齿波发生器

187·幅频可调的锯齿波发生器

188·单相桥式整流常用画法电路

189·全波整流电路的最大反向峰值电压

190·电容滤波电路

191·电容滤波带电阻负载　　　　　

192·全波整流电容滤波电路　

193·RC滤波电路　　　

194·多段RC滤波电路　　　

195·基本的LC滤波电路　　　

196·T型滤波电路　　　

197·二倍压整流电路

198·三倍压整流电路　　　

199·基本稳压管稳压电路　　　

200·基本调整管稳压电路　　　

201·具有放大环节的稳压电路　　　

202·调整管稳流电路　　　

203·电子滤波器

204·串联稳压电路　　　

205·并联稳压电路　　　

206·电子催眠器　　　

2O7·三端集成稳压电路　　　

208·正电源输出可调的集成稳压电路　

209·单相全波可控整流　　　

210·硅稳压管稳压电路　　　

211·单相半波可控整流　　　

212·单相桥式半控整流　　　

213·充电用硅整流器原理

214·感性负载对晶闸管的影响

215·晶闸管触发导通试验

216·反电动势负载晶闸管电路

217·简易电子调压电路

218·测试单结管分压比n

219·单结管振荡电路

220·单结管触发应用电路

221·二极管"与"门电路

222·三极管"或"门电路

223·与逻辑形象化

224·或逻辑形象化

225·非逻辑形象化

226·三极管"非"门

227·三极管"与非"门

228·三极管"或非"门

229·三扳管双稳态电路

330·三极管单稳态电路

231·三极管多谐振荡电路

232·置位触发电路

233·射极耦合双稳态

234·对称式多谐振荡器

235·环形多谐振荡器

236·微分型单稳态电路

237·集成施密特电路

238·矩形波发生器

239·单脉冲电路

240·连续脉冲发生器

（2）技能实训项目：

电工部分技能及工艺实训项目：

1、低压验电表的使用。　　　　　　　　　　　

2、灭火器的操作方法。

3、口对口人工呼吸法和胸外心脏压挤法观察。

4、常用工具的使用与识别。

5、常用导线的连接和绝缘的恢复。　　　　　　　

6、电烙铁的拆装与焊接技能训练。　　　　　　　

7、电工识图训练。　　　　　　　　　　　　　　

8、配电板安装。　　　　　　　　　　　　　　　

9、室内配线。　　　　　　　　　　　　　　　　

10、室内照明线路安装。　　　　　　　　　　　

11、电流表、电压表的安装。　　　　　　　　　

12、万用表转换开关的使用和读数。　　　　　　

13、交流电压的测量。　　　　　　　　　　　　

14、直流电压、直流电流的测量。　　　　　　　

15、电阻的测量。　　　　　　　　　　　　　　

16、兆欧表、钳形电流表接地电阻测定仪的使用。

17、常用开关类电器拆装。　　　　　　　　　　

18、交流接触器的拆卸与组装。　　　　　　　　

19、热继电器与时间继电器的拆卸和组装。　　　

20、常用启动器的结构观察及检测。　　　　　　

21、小型变压器的制作。

22、小型变压器故障检查与排除。

23、三相鼠笼式电动机的拆装与测试。

24、三相鼠笼式电动机运行巡视。

25、三相鼠笼式异步电动机的定期检修。

26、三相鼠笼式异步电动机故障分析。

27、定子绕组局部故障的排除。

28、单相电容式电动机绕组的拆换。

29、单相电容式电动机故障与排除。

30、手动正转控制线路的安装与检修训练。

31、接触器点动正转控制

32、具有自锁的正转控制。

33、具有过载保护的正转控制。

34、接触器联锁的正反转控制。

35、按钮联锁的正反转控制线路。

36、按钮、接触器复合联锁的控制线路。

37、接触器控制Y－△降压控制。

38、X62－W型铣床主轴与进给电机的联锁控制。

39、时间继电器控制Y－△降压起动控制。

40、C620－1型车床控制线路的模拟安装。

41、直流电动机的拆装训练（教师演示）。

42、直流电动机的检修训练（老师演示）。

电子技能实训项目：

1.常用仪器仪表的使用；

2.常用电子元器件的识别与检测；

3.电烙铁拆装与电子锡焊技能训练；

4.印刷线路板的制作；

5.三端集成稳压直流电源的制作；

6.串联型直流稳压电源的制作；

7.低频信号电压放大器的装配与测试；

8.具有负反馈信号放大器电路的制作与测试；

9.文式桥振荡器的焊接与调试；

10.电池电压监视电路的制作与测试；

11.电子催眠器电路的制作；

12.模拟"知了"电子电路的制作实训；

13.实用声控、光控节电照明灯的制作与实训；

14.语音报警喇叭的制作与实训；

15.逻辑测试器的制作与测试；

16.正负脉冲信号的制作与测试；

17.智力竞赛抢答器的制作；

18.水位报警器电路的制作；

19.迷你闪光彩灯的制作；

20.光控音乐门铃；

21.实用模拟自然风控制器的制作；

22.台灯调光电路；

23.实用CMOS触摸锁钥电路；

24.自动充电器的制作；

25.半导体收音机的组装与调试。

附一：电子电拖及自动控制技能鉴定仿真软件（具有软件著作权）

一、软件特点

1．在指导方针上，不以某专业或课程的教学大纲为依据，而是以国家维修电工职业标准为指导。

2．在系统定位上，不以理论性系统性为主线，而是以职业技能的训练养成为主要任务。

3．在内容选择上，不以验证性的实验为主要目的，而是以职业标准规定的技能点的仿真实训为主线。

4．在媒体使用上，不以简单的播放式动画为主，而是侧重于动画编程、受训者的参与交互性训练上。

5．在表现形式上，不以实物照片而满足，而是为追求最佳情景性效果采用三维建模技术。

6．在教学设计上，不以简单完成某个技能为满足而是围绕该技能设置了诸如目的、原理、认识、结构、拆装、布局、连线、操作、排故、考评等尽可能完备的模块。

7．该软件包含初级工与中级工、高级工全部12个实训单元的研制工作，总共包含了近100多个实训项目，基本覆盖了电工、电子、电拖、维修电工、PLC等职业技能实训和鉴定设备技术规范中所列出的主要技能项目。网络版用于学生独自仿真模拟练习，单机版用于老师教学实训。

二、软件仿真实训内容：

一级模块	二级模块	三级模块
电工基础	欧姆定律	目的	原理		实验			考考你
	基尔霍夫定律	目的	原理		实验			考考你
	电磁感应	目的	原理		实验			考考你
	功率因数的提高	目的	原理		实验			考考你
	负载星形接法	目的	原理		实验			考考你
	负载三角形接法	目的	原理		实验			考考你
电机与变压器	变压器	外形	原理		考考你
	三相异步电动机	外形	装配		考考你			维修
	电流互感器	种类	原理		使用			考考你
	电压互感器	种类	原理		使用			考考你
	单相异步电动机	外形	装配		考考你
	伺服电机	外形	原理		考考你
	直流电动机	外形	装配		考考你
低压电器	接触器	外形	原理		判断线圈			确定触点对	安装	考考你
	继电器	外形	原理		测热元件			测触点	考考你
	开关	外形	原理		测量			考考你
	按钮	外形	考考你
	指示灯	外形
	熔断器	外形	测量		测量2
	接线端子	外形
电子器件	电阻器电位器	外形	标识		识别			小测验	测量
	电容器	外形	标识		使用			小测验	测量
	电感与小型变压器	外形
	二极管	外形	标识		识别			小测验	测量
	三极管	外形	标识		小测验			型号判定	管脚判定
	光电器件	外形	种类
	集成电路	外形	标识		考考你
	晶闸管与单结管电路	外形	电路		测量			仿真	排故	考考你
电子技术	单相桥式整流滤波电路	目的	电路		原理			布局	仿真	考考你
	射极偏置电路	目的	电路		原理			仿真	考考你
	串联稳压电路	目的	电路		原理			仿真	考考你
	延时开关电路	目的	电路		原理			仿真	考考你
	RC振荡电路	目的	电路		原理			仿真	考考你
	直流电动机调速电路	目的	电路		原理			仿真	考考你
	差分放大电路	目的	电路		原理			布局	仿真	考考你
	单结管同步触发电路	目的	电路		原理			布局	仿真	考考你
	三端可调稳压电路	目的	电路		原理			布局	仿真	考考你
	宿舍灯控制电路	目的	电路		原理			布局	仿真	考考你
电力拖动	接触器联锁正反转	目的	电路		原理			接线	仿真	考考你
	按扭联锁正反转控制	目的	电路		原理			接线	仿真	考考你
	双重联锁正反转控制	目的	电路		原理			接线	仿真	考考你
	反接制动控制电路	目的	电路		原理			接线	仿真	考考你
	Y-Δ降压启动电路	目的	电路		原理			接线	仿真	考考你
	手动顺序起动控制	目的	电路		原理			接线	仿真	考考你
	直流电动机调速控制	目的	电路		原理			接线	仿真	考考你
	双速电动机调速控制	目的	电路		原理			接线	仿真	考考你
	电动葫芦控制	目的	电路		原理			接线	仿真	考考你
	绕线式电动机控制	目的	电路		原理			接线	仿真	考考你
照明电路	日光灯接线	接线	原理		仿真			考考你
	两地灯控制	接线	原理		仿真			考考你
机床电路	接触器联锁正反转	故障现象			排故
	按扭联锁正反转控制	故障现象			排故
	双重联锁正反转控制	故障现象			排故
	电动机反接制动控制	故障现象			排故
	Y-Δ降压启动电路	故障现象			排故
	手动顺序起动控制	故障现象			排故
	直流电动机调速控制	故障现象			排故
	双速电动机调速控制	故障现象			排故
	电动葫芦控制	故障现象			排故
	绕线式电动机控制	故障现象			排故
常用工具	验电笔	介绍
	旋具	介绍
	剥线钳	介绍
	电工刀	介绍
	电烙铁	介绍
仪器仪表	万用表	种类	面板		测电阻			测电压	测直流电流	测电压
	兆欧表	种类	面板		测绕组间电阻				测电阻	考考你
	电流表	种类	面板		操作			考考你
	电压表	种类	面板		操作			考考你
	钳形电流表	种类	面板		操作			考考你
	直流单臂电桥	种类	面板		使用			操作	考考你
	信号发生器	种类	面板		使用			操作	考考你
	普通示波器	种类	面板		使用			操作	考考你
导线连接	导线简介	裸线	电磁线					绝缘线	通信电缆
	命名法	电线命名法			射频电缆命名法
	线材选用	电路条件			环境条件				导线颜色选用
	导线连接	单股芯线连接			七股芯线的连接				七股芯线T型连接
	线头绝缘的恢复	绝缘材料			包缠方法				热缩管
PLC	认识PLC	结构	I/O单元			工作方式			简易编程器
	交通信号灯控制系统	控制要求		I/O口分配			接线		梯形图指令表	运行
	可逆运行反接制动	控制要求		I/O口分配			接线		梯形图指令表
	Y-Δ降压起动	控制要求		I/O口分配			接线		梯形图指令表
