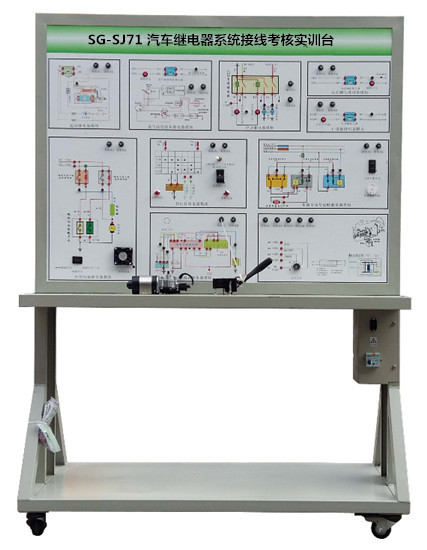

SG-SJ71 汽车继电器系统接线考核实训台
一、汽车继电器系统接线考核实训台简介
该设备采用大众STN汽车继电器控制系统实物为基础，充分展示汽车继电器控制系统的组成结构和工作过程。
安装真实桑塔纳3000所用的各类型继电器，包括起动继电器、进气歧管预热继电器、空调继电器、双音喇叭继电器、X-接触继电器、雨刷继电器、转向继电器、冷却风扇继电器、电动摇窗机自动继电器、电动摇窗机延时继电器、雾灯继电器等真实汽车部件。
适用于学校对汽车继电器控制系统理论和维修实训的教学需要。
二、汽车继电器系统接线考核实训台功能特点
1.系统元器件插接好线后，真实可运行的汽车各类型继电器控制系统，充分展示汽车继电器控制系统的组成结构。
2.操纵开关，可真实演示汽车各类型继电器控制系统的工作过程。
3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学员可直观对照电路图和实物，认识和分析控制系统的工作原理。
4.示教板面板上安装有检测端子，可直接在面板上检测汽车雨刮系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、汽车继电器系统接线考核实训台技术参数
外形尺寸：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
检测控制面板 |
装有各种检测端子，彩色电路图和工作原理示意图;
面板：1200*900*4mm |
套 |
1 |
|
2 |
点火开关 |
|
个 |
1 |
|
3 |
3脚继电器 |
|
只 |
1 |
|
4 |
4脚继电器 |
|
只 |
1 |
|
5 |
5脚继电器 |
|
只 |
1 |
|
6 |
组合继电器 |
|
只 |
1 |
|
7 |
全车系列继电器 |
|
套 |
1 |
|
8 |
继电器工作指示灯与执行器 |
|
套 |
1 |
|
9 |
移动台架(带自锁脚轮装置) |
1240×700×1700mm(长×宽×高) |
台 |
1 |
|
10 |
故障模拟与排除装置 |
|
套 |
1 |
|
11 |
电源变压器及附件 |
|
套 |
1 |
|
12 |
漏电保护开关 |
|
套 |
1 |
|
13 |
实验插接线 |
|
套 |
1
|
|
