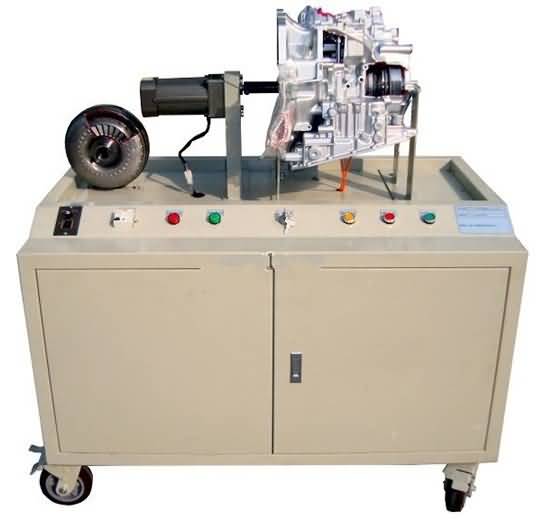

一、变速箱解剖模型运行演示台简介
本实训系统以原厂电控自动变速器为基础，调速电机为动力源，可对自动变速器进行换档等工况实际操作、展示汽车自动变速器结构与原理及工作过程。解剖关键部位，剖面涂不同颜色，突出结构层次，可对变速器进行原理与结构展示。适用于各类型院校及培训机构对汽车自动变速器理论和维修实训的实训教学需要。
本实训系统实训功能齐全、操作方便、安全可靠、美观大方。
二、变速箱解剖模型运行演示台主要用途
1．适用于各类型院校及培训机构对汽车自动变速器理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车自动变速器模块各单元教学需要。
3．适用于模块化教学模式的教学需要。
4．适用于汽车职业技能鉴定考核的需要。
5．适用于各模块的结构与原理认知、功能动态演示、故障诊断与排除等教学需要。
三、变速箱解剖模型运行演示台结构组成
解剖的翻新DSG自动变速器总成（内外附件齐全）、调速电机、气压表、换档机构、冲压成形的移动台架等、直流电源装置、台架操作说明书、实验指导书等附件。
台架安装气压表、带锁止万向的脚轮、台架转动等部位加装防护装置。
四、功能特点
1．电动机驱动变速器模拟运行、二极管显示电磁阀工况；模拟运行工况（包含：换档、升降档、加减速等工况）。
2．解剖关键部位，剖面涂不同颜色，突出结构层次，可对变速器进行原理与结构展示。
3．指针式压力表指示气压值。
4．执行元器件用LED 灯显示工作状态。
5．实训台加装电源等安全保护装置。
6．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
五、外形与颜色
设备外形：1400×1200×1600mm(长×宽×高)
设备颜色：7032（用户可选择各种颜色）
六、制造工艺
1.设备面板柜
1.1钢性结构焊接
1.2冷板：1.5mm
1.3一次冲压成形
1.4表面采用亚光灰喷塑工艺，厚度0.3mm.
2.设备底座架
2.1钢性结构焊接
2.2方管：40*40*2.0mm
2.3底板冲压成形
2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
3.万向脚轮
3.1四只万向带锁止功能脚轮
3.2脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
3.3脚轮：150mm×50mm(直径×宽度)
3.4脚轮支撑：1.5T
七、技术指标
1.工作电源：直流12V
2.气泵：220V /0.3
3.工作温度：-40℃～+50℃
4．主机：原车装置
5.电机：220V /1.5KW 20转/分
6.交流电源：220V
八、配置
1、大众DSG变速箱实物解剖而成,可以展示发动机的内部结构以及各部件的相对位置；
2、解剖各个传动及连接零部件等；
3、解剖变速箱固定在移动支架上，
4、采用电机驱动进行慢速转动；
5、彩色的剖面，增强结构间的层次感。
6、采用优质钢管、喷塑柜架，靠其4个万向脚轮移动。
7、电机带动、观察发动机工作状况7附使用手册，和安全防护罩。
8、了解自动变速器工作原理、换档过程和内部元件的运动过程；
9、当电机驱动自动变速器输入轴运转时，可以清楚地通过解剖窗口观察变速器内部运行情况；
10、通过三维显示灯配合，更好直观显示出发动机及变速器的各个部件连接状况及工作原理。
11、通过变速箱实训台上换挡手柄，可以选择其中任意档位，观察变速器运行状态。
12、配备专用教学挂图5套：专用教学课件1套。
