SG-DP58 汽车动力驱动与传动系统综合实训台
一、汽车动力驱动与传动系统综合实训台简介

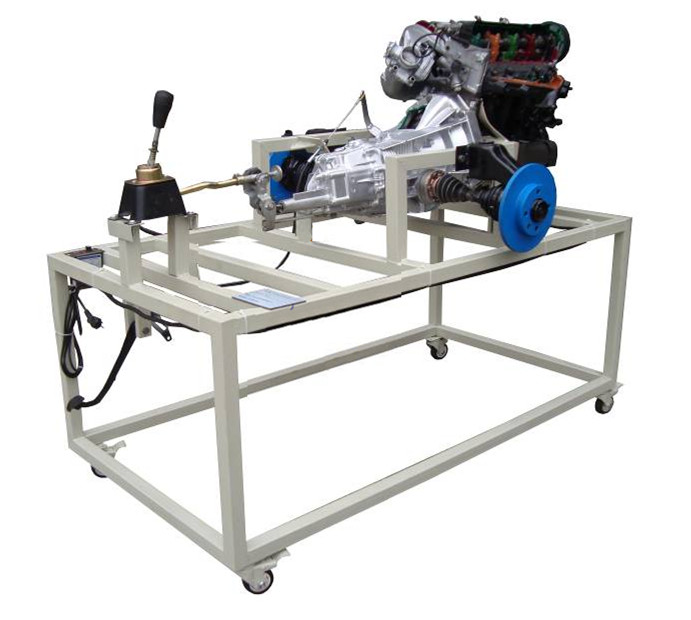

汽车动力驱动与传动系统综合实训台采用桑塔纳解剖的发动机和传动系统实物为基础，全面展示发动机和传动系统的组成结构。
汽车动力驱动与传动系统综合实训台适合于汽车传动系统理论教学和拆装实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、汽车动力驱动与传动系统综合实训台功能特点
1.采用真实的发动机和传动系统部件，充分展示发动机和传动系统的组成结构。
2.由三相电机带动减速机，减速机带动发动机曲轴做低速运转，真实演示从发动机到驱动轮的动力传递过程。
3.实训台驱动部分加装安全防护罩。
4.实训台提供了学员拆装发动机和传动系的工作平台。
5. 配套汽车多媒体教学系统（16合一）（投标时需提供教学系统，未提供者取消投标资格），适应所有的教材，内容丰富并可随意调取。合理地运用多媒体教学系统，可以很大程度上减轻老师讲课的工作量。
内容分别是：
1、汽车发动机构造与维修；
2、汽车底盘构造与维修；
3、汽车电器构造与维修；
4、电控发动机原理与维修；
5、自动变速器原理构造与维修；
6、汽车空调构造原理与维修；
7、汽车安全舒适系统原理构造与维修；
8、汽车保养与维护；
9、汽车车身构造与修复；
10、汽车检测与故障诊断技术；
11、汽车机械基础；
12、汽车美容与装饰；
13、汽车电学基础；
14、汽车文化；
15、汽车专业英语；
16、汽车教学资源包。
三、汽车动力驱动与传动系统综合实训台技术规格
外形尺寸：1600×1400×1200mm(长×宽×高)
动力电源：220V
单相减速电动机：
电 压：AC 220V50Hz
功 率：250KW
转 速：15r/min
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
四、基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
发动机总成 |
|
台 |
1 |
|
2 |
手动变速器总成 |
|
台 |
1 |
|
3 |
离合器 |
|
个 |
1 |
|
4 |
主减速器 |
|
套 |
1 |
|
5 |
差速器 |
|
套 |
1 |
|
6 |
半轴 |
|
套 |
1 |
|
7 |
单相减速电动机 |
|
台 |
1 |
|
8 |
驱动机构(带安全防护罩) |
|
套 |
1 |
|
9 |
漏电保护开关 |
|
个 |
1 |
|
10 |
移动台架(带自锁脚轮装置) |
1600×800×900mm (长×宽×高) |
台 |
1 |
|
