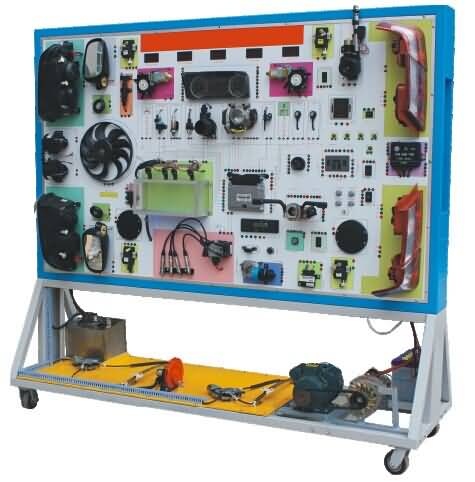

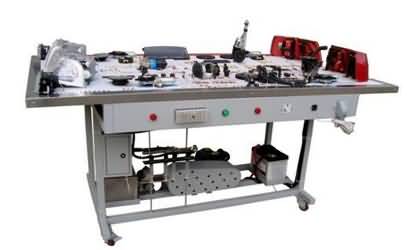

二、桑塔纳3000全车电器实训台结构组成
灯光系统、仪表系统、防盗系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、故障设置系统、移动台架等。
三、桑塔纳3000全车电器实训台功能特点
一)、展示功能:
1、把整车电器系统部件按原车基本位置顺序排列,不同的部件都标有名称,充分展示整车电器系统的结构和工作原理。
2、彩色完整的整车电器系统结构组成图和电路原理图,便于对整车电器系统的结构组成和电路的工作原理教学。
二)、动态运行功能:
在整车电器基础上,配备各相关辅助控制装置,可如原车一样实际演示起动、充电、灯光、仪表、雨刮、中控门锁、车身防盗、电动窗、音响系统等全套整车电器设备的工作原理和过程;
三)、检测功能:
通过外接式的检测端子,可无损线束直接在面板上进行各传感器、执行器和电路参数的检测与分析;数字电压表可代替万用表测量相关的电压值。
四)、实时显示功能:
仪表显示单元实时显示发动机的各项数据,LED灯显示或执行器的工作状态,高精度数字电压表实时显示各传感器或执行器的电压值等;
五)、故障设置与考核功能:
通过集成电路故障设置器,可对所有系统电气断路故障和虚接故障二种典型故障类型进行设置。便于通过设置故障,由学员进行相关的测量、分析,进行故障的诊断和排除,达到良好的考核功能。
四、产品工艺
一)、面板工艺和特点
面板具有耐较大温差(-30~60℃),耐磨,防潮,耐腐蚀,不易变形,寿命长等特点。
1、采用10mm厚优质高密度PVC板作底板。
2、采用进口优质高强度高粘性的底膜材料,德国激光喷描技术成型,彩色内容具有极高的清晰度,具有耐磨不易退色等特点。
二)、面板柜使用优质冷轧钢板折弯成型,无缝焊接。面板柜与移动台架为可分离结构,便于拆装。
三)、台架采用国标管材,无缝焊接。台面及侧板使用优质冷轧钢板折弯成型。
四)、金属表面采用高温喷塑处理,漆面坚固美观。
外形尺寸:(长*宽*高)2040*650*1850(mm)
