SG-QC62 发动机运行测试实验系统
一、产品技术要求:
1.采用UV测量面板:发动机ECU、车身模块BCM等至少200个测量点全部实现整体布线并焊接4MM测量捅端子。测量点与实训车辆ECU端子同形状同排列布置,直接用万用表、示波器在面板上实时测量电压、电流、电阻、频率、波形信号等。
2.具备发动机拆装翻转架,可支持完成发动机拆装检修作业。
3.具备手动故障设置:通过U型连接端子可设置断路、短路、偶发、接触不良、CAN线反接故障。能有效的模拟系统发生故障时的各种现象,提高学员的故障判断能力,有效的保护设备的使用效率。
4.支持发动机拆装检修作业,可支持进行发动机电气故障诊断、机械类故障诊断、发动机分解及测量、发动机安装及试运行。
5.安装全套发动机传感器与执行器及附件,可支持发动机运行测试与故障诊断作业。
6.具备可移动式发动机控制系统与发动机实现电路,冷却水路等快速连接,自带充电器,配备发动机ECU,车身电脑BCM与网关电脑等。
7.故障设置与检测采用一体化设计,系统背部为故障考核设置终端,正面为学生信号测量终端。
8.所有线束采用超低阻抗的耐高温线,部分低幅值信号线路采用屏蔽线,系统通过专门化设计的接插装换盒与发动机相连接。
二.平台系统包含两部分:
发动机及发动机翻转架、发动机故障设置实训平台。
三、发动机及发动机翻转架要求:
1总体要求
包含汽车发动机总成、高强度发动机翻转架、发动机连接板、加强型油盆、发动机拆装辅助件等组成,将发动机搭载在360°可任意角度旋转的减速翻转架上,翻转架结合人体工程学设计,操作安全,结构合理。
2功能要求
2.1采用发动机实物总成,安装在高强度发动机拆装翻转架上;
2.2采用减速翻转机构,并设计有专用保险销开关,能任意位置锁止,便于选手从不同的角度进行拆卸和装配;
2.3能够满足发动机进气、排气岐管、水泵等部件的拆卸与装配考核需要;
2.4能够满足发动机气缸盖、气缸体、油底壳等配件的拆卸与装配考核需要;
2.5能够满足活塞连杆机构的拆卸与装配考核需要;
2.6能够满足发动机配气机构的拆卸与装配考核需要;
2.7能够满足发动机活塞与气缸的测量与检修考核需要;
2.8能够满足发动机气门间隙的测量与检修考核需要;
2.9能够满足发动机曲轴、凸轮轴磨损的测量与检修考核需要。
3工艺要求
3.1翻转架托盘采用滤网与放油设计,能够过滤残留机油,并能够进行放油操作;
3.2移动钢支架进行磷化处理,高温喷塑处理,采用高强度的钢结构焊接,表面经喷涂工艺处理;
3.3脚轮内芯采用铸铁外包高强度聚氨酯,带自锁脚轮装置。
3.4尺寸规格:≥高850mm,宽610mm,长950mm。
四.功能特点
1.实训台面板上绘有彩色喷绘电路图,学员可直观对照电路图和电控汽油发动机实物,认识和分析控制系统的工作原理;

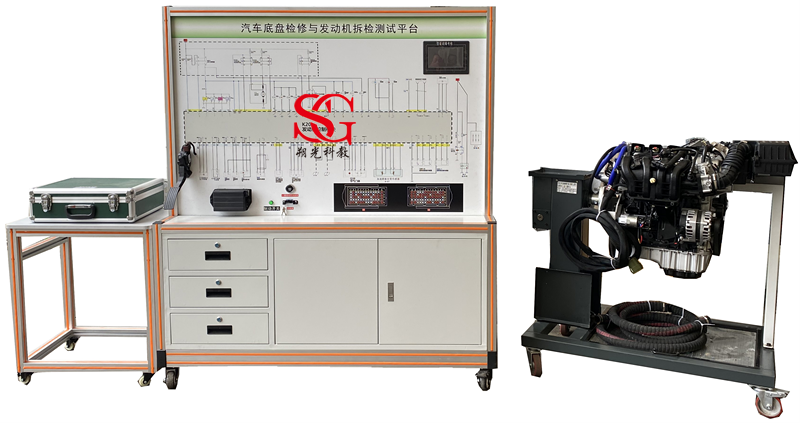

2.实训台由拆装翻转台架和运行检测控制台两部分组成。
拆装翻转台架由电控汽油发动机总成和可做360度翻转的发动机拆装架组成,运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成;
3.带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止,可方便地进行拆卸和装配实训,底部放置接油盘,便于小零件、水及油的收集,做到三不落地;
运行检测控制台架安装有起动运行发动机所有的部件要素,如电控单元、水箱、油箱和油泵、仪表、点火开关等,与拆装翻转台架进行油路、电路、水路、气路的对接,可运行发动机(加速/减速/怠速工况正常)、检测发动机装配的效果;
4.实训台面板上绘有彩色UV平板喷绘电路图,学员可直观对照电路图和发动机实物,认识和分析控制系统的工作原理;
5.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色系统电路图,实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等;
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表,可实时显示发动机转速、喷油压力、进气岐管压力等参数变化;
7.实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.实训台配备有电源总开关、飞轮防护罩等安装保护装置。
9.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

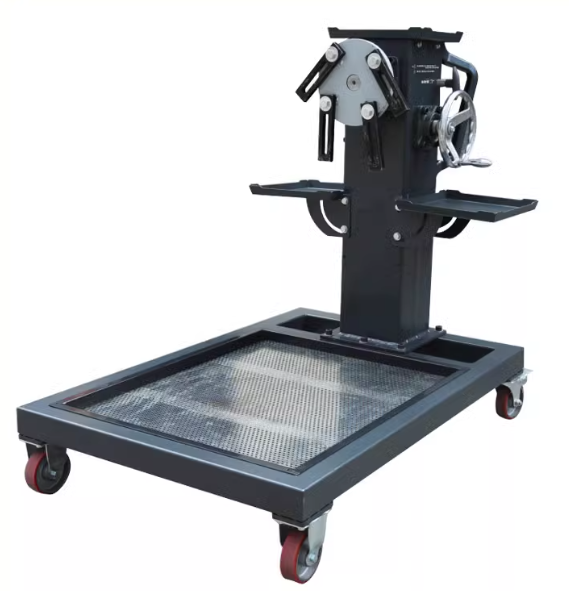

发动机拆装翻转架(带可折叠置物托盘,带起动安全支架):
11.高强度拆装翻转架(带可折叠置物托盘,带起动安全支架);
12.采用减速翻转机构,并设计有专用保险销开关,能任意位置锁止,便于选手从不同的角度进行拆卸和装配;
13.能够满足发动机进气、排气岐管、水泵等部件的拆卸与装配考核需要;
14.能够满足发动机气缸盖、气缸体、油底壳等配件的拆卸与装配考核需要;
15.能够满足活塞连杆机构的拆卸与装配考核需要;
16.能够满足发动机配气机构的拆卸与装配考核需要;
17.能够满足发动机活塞与气缸的测量与检修考核需要;
18.能够满足发动机气门间隙的测量与检修考核需要;
19.能够满足发动机曲轴、凸轮轴磨损的测量与检修考核需要。
20.运行检测控制台:
(1)实训台面板采用带检测端子的原理面板:面板打印有永不褪色的彩色控制单元和执行器、传感器端子图;并安装传感器与执行器的检测端子。
(2)设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建(带钢制抽屉3只,双开门储物柜),耐油耐腐蚀并易于清洁,带自锁脚轮装置,底座上配有40cm的桌面,方便放置资料、轻型检测仪器等。
(3)设备外形:1700*700*1700mm。
(4)面板箱安装U形插接式机械故障设置终端。
21.平台包含的发动机运行检测诊断模块,可实现发动机拆装检修作业,可实现进行发动机电气故障诊断、机械类故障诊断、发动机分解及测量、发动机安装及试运行。
22.平台具备发动机拆装翻转架,可支持完成发动机拆装检修作业。
23.平台安装 (五菱N15A比赛机型) 发动机总成,包含全套发动机传感器与执行器及附件,可实现发动机运行测试与故障诊断作业。
24.平台的检测台内设有供油箱,并设有油量显示仪表和加油口。
25.平台可实现发动机气缸漏气诊断与漏气测量分析。
26.平台具备可移动式发动机控制系统与发动机实现电路、冷却水路等快速连接,自带充电器,配备发动机ECU。
27.平台可实现发动机机械故障设置,可设置多种机械故障。U形插接式机械故障设置终端,可设置断路、短路、偶发、接触不良、CAN线反接故障。

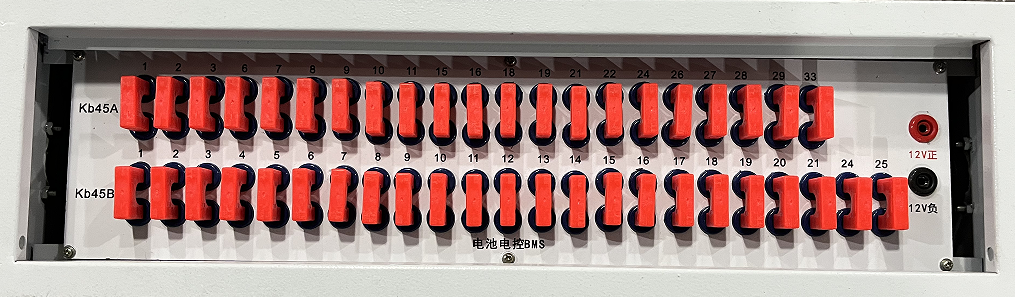

U形插接式机械故障设置终端
设故方法
测量盒设故类型:
1)断路故障:拔下U形插头为断路故障;
2)虚接故障:拔下U形插头在上下管脚两端插入带电阻的连接香蕉连接线为虚接故障;
3)短路故障: 拔下U形插头,通过配套带电阻的香蕉连接线将上下两个管脚绞接一起与12V+或者12V-短接,为短路故障(对正极短路与对负极短路故障)(★注:对电源或地线短路时要考虑可行性方可进行);
4)交叉错接故障:将两个U形插头拔下,通过两条香蕉连接线交叉连接,为交叉错接故障(适用 CAN 线故障设置);
五.基本配置(每套)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
(一)运行检测控制台1套 |
|
1 |
检测控制面板 |
装有各种检测端子以及彩色电路图 |
套 |
1 |
|
2 |
发动机控制电脑(ECU) |
原车 |
套 |
1 |
|
3 |
组合仪表 |
原车 |
套 |
1 |
|
4 |
诊断座 |
原车 |
个 |
1 |
|
5 |
点火开关总成 |
原车 |
个 |
1 |
|
6 |
燃油压力表 |
0-10kg/cm2 |
个 |
1 |
|
7 |
真空压力表 |
0-76in.Hg |
个 |
1 |
|
8 |
燃油箱 |
10L |
个 |
1 |
|
9 |
汽油泵(含汽油泵插头) |
全新 |
套 |
1 |
|
10 |
水箱及附件 |
原车 |
套 |
1 |
|
11 |
冷却电子风扇 |
12V,80W |
个 |
2 |
|
12 |
蓄电池 |
12V 65Ah |
台 |
1 |
|
13 |
继电器 |
含:起动继电器、油泵继电器、冷却风扇继电器等 |
套 |
1 |
|
14 |
对接线束 |
|
套 |
1 |
|
15 |
保险丝盒 |
|
个 |
1 |
|
16 |
电源总开关 |
50A |
个 |
1 |
|
17 |
移动台架(带自锁脚轮装置,面板柜与底座) |
|
台 |
1 |
|
18 |
故障模拟与排除装置 |
|
套 |
1 |
|
(二)拆装翻转台架1套 |
|
1 |
电控汽油发动机总成 |
原车 |
套 |
1 |
|
2 |
进、排气管 |
原车 |
套 |
1 |
|
3 |
三元催化器 |
带全新消声器 |
套 |
1 |
|
4 |
对接线束 |
|
套 |
1 |
|
5 |
大面积接油盆 |
|
个 |
1 |
|
6 |
拆装翻转架(带自锁脚轮装置) |
约1700*700*1700mm,带减速机,可做轴向任意角度的翻转和静止。 |
套 |
1 |
|
