一、 设备概述
设备以能力为本位，以就业为导向，紧密结合实际生产和职业岗位的技能要求，人性化的细节设计，引入工程系统设计概念，注重产品的通用性与升级性，使得设备整体简洁大方，使用灵活方便，牢固耐用。
可完成中小型电子产品的装配、调试和检修等实训，使学生掌握电子产品装配和调试的基本技能，同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。
二、 设备技术指标
1. 工作电源：两相三线 AC 220V±10% 50Hz
2. 温度：－10～40℃；环境湿度：≤90%（25℃）
3. 外形尺寸：长×宽×高=1600mm×800mm×2000mm
4. 整机功耗：≤1KW
5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、 设备功能特点

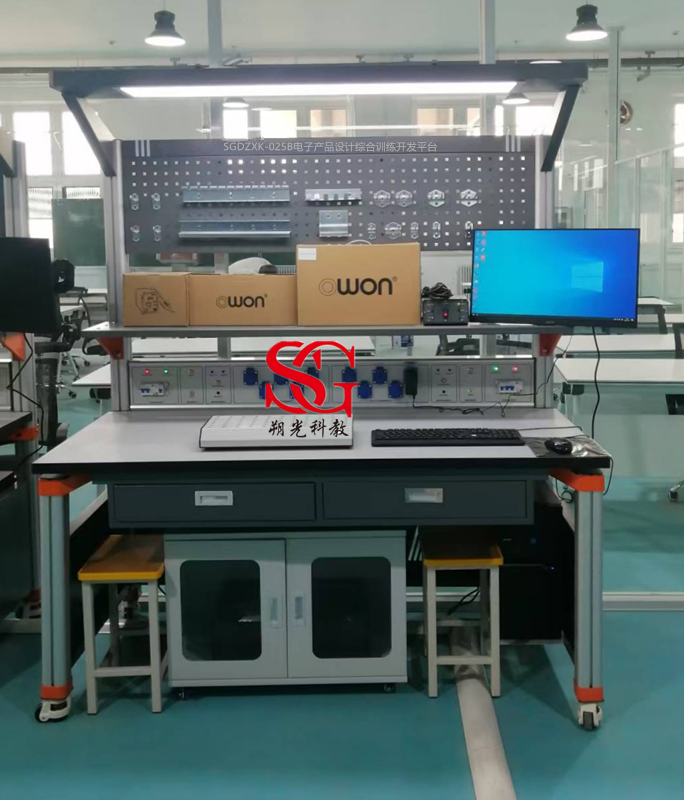

该设备主要由工作台、实训屏、实训屏模块、工具柜、电路实训模块
1、工作台：主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头固定安装万向轮，方便实验台挪动及摆放。整机既坚固耐用，美观大方。
桌面采用25mm厚高密度纤维板，桌面直嵌无异味绝缘胶垫，绝缘截面封边，桌面具有耐磨、抗静电及易清洁等特点，桌面尺寸1600×800×25mm，桌面底部固定在40mm高度的钣金衬板，钣金衬板再与压铸构件固定支撑脚立柱型材，使实验台和桌面结合更加牢固。整体高度按人体工程学要求设计为800mm±20mm，满足2名学生同时的操作空间。仪器台面尺寸≥1500×340×25mm，采用3mm的钣金固定主结构立柱，台阶高度285mm，倾斜防滑落设计，满足摆方常用仪器的要求，也可以摆放电脑显示器。
桌面下方装有储物抽屉和键盘托盘，抽屉尺寸≥650×360mm，键盘托盘≥640×360mm，可左右互换。采用静音式滑轨，表面经纯环氧树脂塑粉高温固化处理。桌底侧梁可装电脑主机托盘，可选左侧或右侧安装。
2、实训屏：安装于仪器台面下方，装配有220V交流电源输出12路：接口采用10A/250V五孔防水插座，分别位于实训屏前面板和顶面板，由过载开关分2路控制。直流稳压电源2路（0~30V、2A），由多圈电位器连续调节，输出最大电流为2A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10^－2，负稳压度<10^－2，纹波电压: <5mV。顶部电源可用作示波器、信号源、电脑主机等仪器使用。面板电源可做为电烙铁、热风焊台、电源模块工作电源等。
照明：在实训台顶部和仪器台面下方，控制屏左右同事设置开关控制。
静电手环报警器：内置防静电设备报警器2路：实时监测操作人员的静电设备佩戴情况及地线的接入大地情况,遇异常状况立刻自动警报。
3、网孔工具挂板：二阶桌面上方挂放网孔板，网孔大小10mm×10mm，网孔数大于等于35×9个，搭配6只100mm挂钩，及磁吸条。
4、工具柜：不含轮尺寸 720mm×500mm×485mm（长×深×高），用优质冷轧钢板焊接而成，表面静电喷塑。工具柜下装带刹车的万向轮，使工具柜可以随意固定和移动，可放置实训电路板、元器件、工具、耗材等。

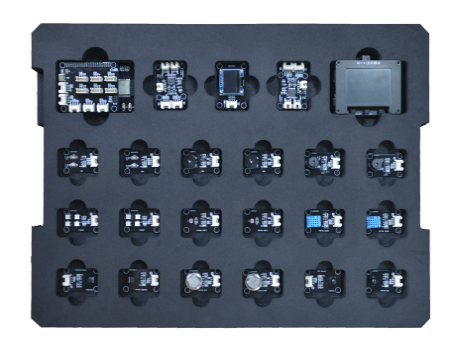

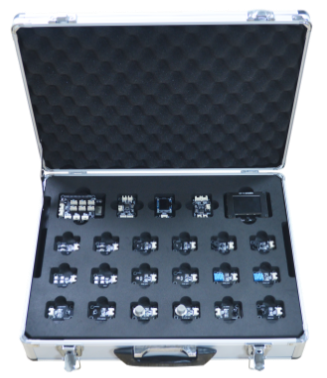

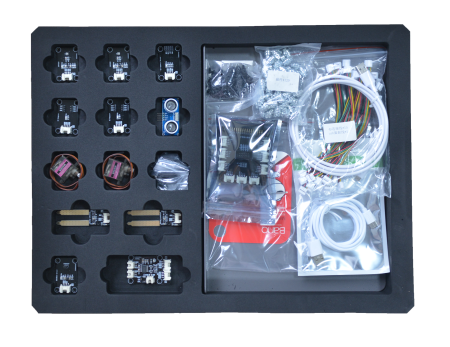

5、AI+IOT应用模块

（图片仅供参考-以实物为准）
AI+IOT应用模块以ESP32主机模块和AI主机模块作为主板单元和传感器单元组成，通过通用扩展板，实现主板单元以及传感器单元的快速连接，搭配一条USB数据线就可以使用MicroPython语言编程。
分别配有ESP32主机模块和AI主机模块，ESP32主机模块板载USB、SD卡、指示灯、按键、40P扩展接口等资源，ESP32-WROOM-32模组集成 Wi-Fi，支持通过路由器直接连接互联网；AI主机模块板载30万像素摄像头，2.4寸TFT屏幕、神经网络算法处理器、USB、SD卡，按键、锂电池，32P扩展接口等资源；通过通用扩展板，将主机单元的接口转换成通用的4P接口与通用3P插针接口，使用者可以灵活选择相应的接口以适应不同的外设功能配置。
模块包含LED灯模块、按键模块、RGB彩灯模块、蜂鸣器模块、人体感应传感器、光敏传感器、温度传感器、湿度传感器、OLED显示模块、模拟量传感器、直流电机模块、气压传感器模块等十五余种模块、传感器通过4P连接线连接到通用扩展板。
6、竞赛资源包配置：
资源包含30余种电路套件, 但其内容十分丰富。
7、数据采集器NI-myDAQ：提供2个模拟输入通道，可配置为通用高阻抗差分电压输入或音频输入。模拟输入为多路复用，即通过一个模数转换器 (ADC) 对两个通道进行采样。在通用模式下，测量信号范围为 ±10 V。在音频模式下，两个通道分别表示左右立体声通道电平输入。每通道可测量的模拟输入采样高达 200 kS/s，对于波形采集非常有用。模拟输入可用于 NI ELVISmx 示波器、动态信号分析仪和 Bode 分析仪。提供2 个模拟输出通道，可配置为通用电压输出或音频输出。两通道均带一个专用数模转换器 (DAC)，可进行同步更新。在通用模式下，生成信号范围为 ±10 V。在音频模式下，两个通道分别表示左右立体声信号输出。提供 8 个 DIO 数字通道。每个通道都是一个可编程函数接口 (PFI)，即通道可配置为通用软件定时的数字输入或输出，也可用作数字计数器的特殊函数输入或输出。提供3 个可供使用的电源。 +15 V 和 -15 V 为模拟组件电源，如运算放大器和线性稳压器等。 +5 V 为数字组件电源，如逻辑设备等。电源、模拟输出和数字输出的总功率限制为 500 mW。提供测量电压（DC 和AC）、电流（DC 和AC）、电阻和二极管电压降的功能。数据采集器支持NI LabVIEW 和 NI ELVISmx 软件中使用。
8、SGD1102C数字存储示波器
1）带宽实测不低于100MHz ，实时采样率不低于1GSa/s，
2）通道数：不低于2个，时基范围：2ns/div～1000s/div
3）存储深度：不低于16M
4）XY模式支持三屏显示，可同时看到李沙育图形、XT模式的波形及相关测量参数。
5）不小于7英寸TFT（真彩色）液晶屏幕，分辨率不低于800 × 480 像素；
6）存储波形不少于16组；具备U盘存储功能；
7）可保存参考波形、CSV、图片等多种数据格式。
8）具有自动量程功能，支持水平，垂直、单波形/多波形跟踪；
9）支持光标测量，光标模式不少于电压差（△V），时间差（△T），时间差&电压差（△V），自动光标四种模式；
10）内置6位硬件频率计，可测量2Hz ~ 20MHz；
11）具有电流测量功能，测量范围：100.0mA/V ~ 1KA/V；
12）USB Device & Host接口；
13）不低于30种自动测量功能,能自定义测量菜单
14）具有波形截取功能，能与同品牌系列信号发生器无缝对接。
15）支持SCPI及LABVIEW通讯，提供免费的电脑软件及编程开发的Demo，方便远程控控仪器，支持进行二次开发。
9、SGG1032任意波信号发生器指标：
1）30MHz最高输出频率，125MSa/s最高采样率，双通道独立输出；
2）14 bits垂直分辨率，100K点任意波形长度；
3）丰富的波形输出：5种基本波形正弦波、方波、锯齿波、脉冲波、噪声，内置sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、DC电压等共计不小于150种；
4）正弦波：1μHz-30MHz，方波：1μHz ~ 15MHz，脉冲波：1μHz ~ 15MHz，锯齿波：1μHz ~ 1MHz，任意波：1μHz ~10MHz，噪声波：20MHz (-3dB，典型值)；
5）输出幅度：1mVpp ~ 20Vpp
6）丰富的调制功能：AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSB-AM、QPSK、SUM、Sweep、Burst
7）16种非易失数字任意波存储功能
8）支持SCPI通信功能、labview 通信功能；
9）不低于3.5英寸液晶屏，参数设置一览无遗；
10、数字万用表：
可测直流电压、交流电压、直流电流、交流电流、电阻、电容、温度(℃)、二极体、电晶体；
采用69×52mm 大型LCD，具有备光功能，轻松应对黑暗环境；不低于3-5/6位数，最大读值不低于5999，采样速率不低于3次/秒；
★带有蓝牙功能，支持手机、平板app与万用表通信，能实行多台同时监测；
★支持手机，平板与万用表连接，通过APP端监测万用表
★支持语音播报，语音警报，保证测量安全；
★万用表自带内存功能，支持离线记录功能，并能对记录数据进行保存与上传，记录能用趋势图显示；
支持真有效值显示；
具有过电流保护功能；
非电阻档位输入保护电压可达250V，有效的保证仪表寿命；
具有金属抗干扰遮罩、自动关机、短路蜂鸣、电池低压指示、双色防震外壳；
直流电压最大量程不低于1000V，精度最高不低于±(0.5%+3d) ；交流电压最大量程不低于750V，精度最高不低于±(0.8%+2d) ；
电流最大量程不低于20A，电流精度不低于:±(0.8%+2d) ；
电阻最大量程不低于60MΩ，精度不低于:±(0.8%+2d) ；
电容最大量程不低于4000μF，精度不低于±(2.5%+3dig)；
招标现场需要演示万用表通过内置蓝牙模块与手机或者平板通信，可以通过手机获取万用表数据
四、设备配置

序号	产品名称	型号规格	数量	单位	备注
1	实训桌	16008001800mm	1	张
2	电源台		1	台
3	工具柜		1	台
4	方凳		2	张
5	直流电源	±5V;±12V	1	套
6	双踪示波器
7	函数发生器		1	台
8	数字万用表		1	台
9	数电模电实训模块		1	套	清单另附
10	AI+IOT应用模块	具体清单及参数见附表2	1	套	清单另附
11	竞赛套件资源包	具体清单及参数见附表1	1	套	清单另附
12	工具包	具体清单及参数见附表3	1	套	清单另附
13	显示器壁装支架		1	只	选配
14	工作台PC电脑		1	套	选配

附表1数电模电实训模块

序号	名称	参数及功能	数量	单位	备注
1	晶体管基本放大电路1	此板中包含的电路有：供电电路 1、+12V，1A，带自恢复保护电路。 2、-12V，1A，带自恢复保护电路。 3、带电源滤波、工作指示等晶体管共射极放大电路： 1、输入、输出电容可插拔式开放型设计。 2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。 3、留有电源输入端子孔，带有防反接功能。 4、电源支路带有功能开关，方便支路电阻测量。晶体管共集电极放大电路： 1、偏置电阻、负载电阻可插拔式开放型设计。 2、留有电源输入端子孔，带有防反接功能。 3、电源支路带有功能开关，方便支路电阻测量。场效应管共源级放大电路： 1、负载电阻可插拔式开放型设计。 2、留有电源输入端子孔，带有防反接功能。3、弓形针、圆孔针配套使用，方便学生操作和实验。	1	套
2	晶体管基本放大电路2	此板中包含的电路有：供电电路： 1、+12V，1A，带自恢复保护电路。 2、-12V，1A，带自恢复保护电路。 3、带电源滤波、工作指示等晶体管两级负反馈放大电路： 1、输入、输出电容可插拔式开放型设计。 2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。 3、留有电源输入端子孔，带有防反接功能。 4、电源支路带有功能开关，方便支路电阻测量。晶体管共集电极放大电路： 1、偏置电阻、负载电阻可插拔式开放型设计。 2、输入、输出电容可插拔式开放型设计。 3、留有电源输入端子孔，带有防反接功能。 4、反馈回路带通断功能。 5、电源支路带有功能开关，方便支路电阻测量。	1	套
3	晶体管基本放大电路3	此板中包含的电路有：供电电路： 1、+12V，1A，带自恢复保护电路。 2、-12V，1A，带自恢复保护电路。 3、带电源滤波、工作指示等差分放大器电路： 1、输入回路、负载回路可插拔式开放型设计。 2、进口多圈精密可调电阻。 3、留有电源输入端子孔，带有防反接功能。 4、电源支路带有功能开关，方便支路电阻测量 OTL分立件功率放大器电路： 1、可调电位器可插拔，易于更换。 2、支路测试点设置合理，便于测量。 3、留有电源输入端子孔，带有防反接功能。 4、电源支路带有功能开关，方便支路电阻测量 OTL集成功率放大器电路： 1、可调电位器可插拔，易于更换。 2、支路测试点设置合理，便于测量。 3、留有电源输入端子孔，带有防反接功能。 4、电源支路带有功能开关，方便支路电阻测量喇叭音响电路： 1、8欧外置喇叭。 2、输入、输出回路开放。	1	套
4	集成运算放大器电路	此板中包含的电路有：供电电路： 1、+12V，1A，带自恢复保护电路。 2、-12V，1A，带自恢复保护电路。 3、带电源滤波、工作指示等积分/微分、指数/对数运算电路： 1、输入回路、反馈回路可插拔式开放型设计。 2、留有电源输入端子孔，带有防反接功能。 3、电路由学生自行设计完成。比例放大、加减法、比较器运算电路： 1、输入回路、反馈回路可插拔式开放型设计。 2、留有电源输入端子孔，带有防反接功能。 3、电路由学生自行设计完成。带阻有源滤波器电路： 1、电路参数开放，由学生自行设计，并由器件库中选取。 2、支路测试点设置合理，便于测量。 3、留有电源输入端子孔，带有防反接功能。低通、高通、带通有源滤波器电路： 1、电路参数开放，由学生自行设计，并由器件库中选取。 2、支路测试点设置合理，便于测量。 3、留有电源输入端子孔，带有防反接功能。 RC振荡器电路 1、电路参数开放，由学生自行设计，并由器件库中选取。 2、支路测试点设置合理，便于测量。 3、留有电源输入端子孔，带有防反接功能。可调直流电平输出电路： 1、两路输出。 2、-8V至+8V连续可调。
5	数字电路	此板中包含的电路有：供电电路： 1、+12V，1A，带自恢复保护电路。 2、-12V，1A，带自恢复保护电路。 3、带电源滤波、工作指示等信号源电路： 1、方波1HZ 幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。 2、方波10HZ至10KHZ连续可调，幅度5V。 3、正向单脉冲输出、反向单脉冲输出。三太逻辑笔电路： 1、输入-高电平 2、输入-高阻态 3、输入-低电平芯片座电路; 1、14芯锁紧芯片座6个。 2、芯片座引脚与铆孔一一对应引出。数码管BCD译码驱动电路：数码管共阴极驱动电路： LED二极管驱动电路：电平状态输出电路：
6	元件库板	此板中包含的元件有：电容元件电阻元件可调电容（双联可调电容、小瓷片可调电容）可调电阻电感元件
7	可编程板	CPLD（EPM570）可编程数字逻辑电路单元

附表1竞赛套件资源包清单

序号	套件名称	参数及功能	数量	单位	备注
1.	景区门禁系统电子套件	可独立完成功能测试、结合AI+IOT应用模块中的视觉模块，编写程序，元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内。	1	套	电子器件包
2.	进站信息录入系统套件单元	可独立完成功能测试、编写程序，元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内。	1	套	电子器件包
3.	温度测量电路套件	可独立完成功能测试，编写程序,元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内。	1	套	电子器件包
4.	温度控制报警器-2套件	可独立完成功能测试，程序,元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内。	1	套	电子器件包
5.	数字网线测试仪套件	可独立完成功能测试，程序,元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内。	1	套	电子器件包
6.	定额计数器电子套件	可独立完成功能测试，程序,元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内。	1	套	电子器件包
7.	汽车测速与倒车提示套件	可独立完成功能测试，程序,元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内。	1	套	电子器件包
8.	模拟烘干机套件	可独立完成功能测试，程序,元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内。	1	套	电子器件包
9.	温控及简易频率测量控制装置套件	可独立完成功能测试，程序,元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内。	1	套	电子器件包
10.	消费机系统套件	可独立完成功能测试，元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内	1	套	电子器件包
11.	温室大棚控制系统（带故障）套件单元	可独立完成功能测试，编写程序，元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内	1	套	电子器件包
12.	自动门控制系统单元	可独立完成功能测试，结合视觉模块，编写程序，元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内	1	套	电子器件包
13.	数字温度测量仪（带故障）套件单元	可独立完成功能测试，程序,元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内。	1	套	电子器件包
14.	心率计套件（带故障）	，可独立完成功能测试，程序,元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内。	1	套	电子器件包
15.	分贝计套件（带故障）	可独立完成功能测试，程序,元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内。	1	套	电子器件包
16.	语音播放万年历套件（带故障）	可独立完成功能测试，程序,元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内。	1	套	电子器件包
17.	点阵万年历套件单元	山西省省选拔赛试题，可独立完成功能测试，程序,元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内。	1	套	电子器件包
18.	综合报警器（带故障）套件单元	可独立完成功能测试，程序,元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内。	1	套	电子器件包
19.	电梯控制器（带故障无接口）套件单元	可独立完成功能测试，程序,元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内。	1	套	电子器件包
20.	单片机主机控制系统套件单元	编写labview界面，元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内	1	套	电子器件包
21.	多变循环彩灯（带故障）套件单元	可独立完成功能测试，编写Labview程序，元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内	1	套	电子器件包
22.	无线控制节能小灯系统（带故障）套件单元	可独立完成功能测试，编写程序，元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内	1	套	电子器件包
23.	电梯控制器（带故障）套件单元	可独立完成功能测试，编写程序，元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内	1	套	电子器件包
24.	智能安防报警控制系统（带故障）套件单元	可独立完成功能测试，编写程序，元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内	1	套	电子器件包
25.	声控避障小车（带故障）套件单元	可独立完成功能测试，编写程序，元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内	1	套	电子器件包
26.	温控调速电机套件（故障）套件单元	可独立完成功能测试，编写程序，元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内	1	套	电子器件包
27.	感应自动门系统（带故障）套件单元	可独立完成功能测试，编写程序，元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内	1	套	电子器件包
28.	室内环境监测系统（带故障）套件单元	可独立完成功能测试，编写程序，元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内	1	套	电子器件包
29.	DAC0832波形发生器套件单元	可独立完成功能测试，编写程序，元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内	1	套	电子器件包
30.	贴片练习套件单元	含100多个贴片元件，元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内	1	套	电子器件包
31.	音乐彩灯（带故障）套件单元	可独立编写界面，元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内	1	套	电子器件包
32.	医院病房监护系统（带故障）套件单元	可独立完成功能测试，程序,元器件、线路板、具有专业仿静电透明包装放在一个透明盒子内。	1	套	电子器件包

附表2、AI+IOT应用模块清单

序号	项目	名称	参数
1	板卡类	ESP32主机模块	尺寸：85*56 mm；Xtensa? 32 位 LX6 双核处理器，240MHz工作频率，448 KB ROM，520 KB SRAM，4MB SPI Flash；支持802.11 b/g/nWiFi，最高速率 150 Mbps，支持支持蓝牙 4.2 BR/EDR 和 BLE 双模 controller；板载MICRO USB、CP2104芯片，TF卡槽、电源及运行指示灯、复位及boot按键、40P接口等
2		AI主机模块	1、400MHz主频，独立FPU双核64位，8M SRAM 2、AI视觉：自带KPU，支持卷积神经网络计算等 3、网络模型支持YOLOv3/Mobilenetv2/TinyYOLOv2/人脸识别等 4、深度学习框架：支持TensorFlow/Keras/Darknet /caffe等主流框架 5、硬件参数：主机模块的ON/OFF键1：短按启动主机模块，长按6秒以上关闭主机模块 K210芯片的复位键1：按下可重启K210芯片 K210芯片的BOOT键1：除了BOOT功能外，也可以作为自定义功能按键使用 GC0328摄像头1：出厂已安装，用于获取摄像头画面 CH340芯片1：下载固件和串口调试功能 TFT屏幕1：2.4寸TFT屏幕，分辨率：320240 Type-C接口1：供电、下载程序和串口调试排针32：连接拓展模块 TF卡槽1：用于外接TF卡，储存数据（TF卡不超过64G）；内置锂电池:3.7V 600mAH
3		通用扩展板1	尺寸：74*60mm；板载、9个4P接口，1个10P接口
4		通用扩展板2	尺寸：67*56mm；5V USB供电口、11个4P HY2.0标准接口，2路舵机专用接口
5	智能模块 &组件类	按键模块	尺寸：42*28mm；HY2.0标准接口，2路轻触按钮
6		RGB彩灯模块	尺寸：42*28mm；HY2.0标准接口，4个WS2812 RGB彩灯
7		蜂鸣器模块	尺寸：42*28mm；HY2.0标准接口，1个无源蜂鸣器
8		气压传感器	尺寸：42*28mm；HY2.0标准接口，1个BMP280传感器
9		人体感应传感器	尺寸：42*28mm；HY2.0标准接口，1个BM412传感器
10		直流电机驱动模块	尺寸：52*35mm；HY2.0标准接口，2路电机驱动；驱动芯片：TB6612；电机驱动工作电压可选；
11		光敏传感器	尺寸：42*28mm；HY2.0标准接口，1个光敏传感器
12		温度传感器	尺寸：42*28mm；HY2.0标准接口，板载1个DS18B20温度传感器
13		湿度传感器	尺寸：42*28mm；HY2.0标准接口，1个DHT11传感器
14		烟雾传感器	尺寸：42*28mm；HY2.0标准接口，MQ-2，探测范围300-10000ppmm
15		电压传感器	尺寸：42*28mm；HY2.0标准接口，拨盘齿轮单联电位器；电压输出范围：0-3.3V
16		oled显示模块	尺寸：5235mm；HY2.0标准接口，板载1个0.96英寸OLED屏12864
17		土壤湿度传感器	尺寸：68*20mm；HY2.0标准接口，
18		舵机	SG90 9g舵机
19		超声波测距模块	尺寸：42*28mm；HY2.0标准接口，含超声波传感器
20		IO Adapter板	尺寸：42*28mm；HY2.0标准接口，4P标准接口转2路3P接口
21	配件类	铁质面板	尺寸：30022026.5mm
22		磁柱	6mm高，10mm最大直径，含磁片
23		直流减速电机	TT马达，DC3-6V
24		TF卡	16G
25		产品包装箱	360470125mm；带EVA 20度内衬

附表3、工具清单

序号	名称	型号/规格	数量	单位
1	数显恒温焊台	工作电压AC220V50Hz/60Hz、使用温度范围：100～400℃、10s快速回温、数字校正、自动休眠、外型尺寸：145mm×90mm×45mm。	1	套
2	电子剪切钳	5寸	1	把
3	带刃剥线钳	6寸	1	把
4	尖嘴钳	6寸	1	把
5	十字螺丝刀	5*75mm	1	把
6	一字螺丝刀	5*75mm	1	把
7	一字螺丝刀（小）	3*50mm	1	把
8	十字螺丝刀（小）	3*50mm	1	把
9	吸锡器		1	把
10	镊子	110mm	1	把
11	美工刀	80mm	1	把
12	剪刀	7寸	1	把
13	静电手环	4mm接口	2	只

五、仿真软件
★1、电子技能虚拟实训室软件（网络版，配20节点）
（提供软件截图，主要功能截图内容根据以下要求逐一提供）：
1）产品概述：采用三维仿真技术而研制的仿真实训软件，包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机实训等11个实训单元，基本涵盖了国家电子设备装接工（中初级）鉴定考核的全部主要模块。本产品性能价格比高，是电子技能仿真实训室必备的主体软件；
2）软件总体要求：（1）软件以部颁标准《职业技能培训（鉴定）维修电工实训设备产品技术规范》为指南，以能力培养为本位，以就业为导向，突出技能训练。具有职业性、情境性、过程性、交互性与智能性等特点。可于维修电工职业技能仿真培训与鉴定、电工电子类专业电工技能仿真实训。★（2）软件重视教学设计，不同的知识单元含有诸如教学资源、故障检测、操作提示、技术分析等多种情境和技能训练教学模块。把抽象的概念具体化、把虚拟的概念实际化。各个模块的内容详尽、系统，软件内容要掌握电子技能的核心目的。★（3）软件在设计上，采用分级模块化设计，结构清晰、便于重组。在媒体表现上，采用二维、三维动画，具有强烈的情景带入感。★（4）本软件不仅可以作为实训教学应用，还必须含有大量的原理动画演示，作为助教型软件素材应用于课堂教学环节。★（5）软件具备交互性：软件贯彻以学生为主体的思想，设有实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线等，不仅可以供教师采用场景环境演示教学，更可以在网络环境下由学生自主地按照进程与提示操作，突出了技能训练。
2、 单片机仿真教学软件（提供软件截图，主要功能截图内容根据以下要求逐一提供）：
2.1.软件的功能特点
1. 情景性：全部训练在三维场景下进行，学生犹如进入真实的施工现场，真实感极强，弥补了下现场难的困难。
2. 过程性：软件以技能为核心，以施工工艺为主线，以技术规范为指导，以设备与工具的使用为基础，重视养成性训练，具有很强的实用性。
3．交互性：软件贯彻以学生为主体的思想，设有实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线等，不仅可以供教师采用场景环境演示教学，更可以在网络环境下由学生自主地按照进程与提示操作，突出了技能训练。
4. 完备性：软件重视教学设计，不同的知识单元含有诸如教学资源、故障检测、操作提示、技术分析等多种情境和技能训练教学模块。
5. 软件具有职业性、情境性、交互性、工艺性和智能性。
6. 在设计上，采用分级模块化设计，结构清晰、便于重组。
7. 在媒体表现上，采用二维、三维动画，具有强烈的情景带入感。
8. 在内容设计上，力争实现专业与企业生产岗位的对接、实训内容与职业标准的对接、实训过程与生产过程的对接、专业教学与职业资格证书的对接。
9. 本软件不仅可以作为实训教学应用，其大量的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。
10. 以项目为引领、以任务为驱动、以工艺步骤为主线的设计理念。
11. 资源丰富，可服务于多种教学模式。
12. 资源碎片化，每个模块可独立，实现资源的有效利用。
13. 各个模块的内容详尽、系统，掌握维修电工核心技能的目的。
14. 注重教学设计，把抽象的概念具体化、把虚拟的概念实际化。
技术要求具有：重要知识点以技术要求的形式展示，强化学生掌握该技能。
15 特写镜头：注重教学设计，把抽象的概念具体化、把虚拟的概念实际化，细节部分软件设有特写镜头。
16 视觉展示具有：软件提供最佳视角，节省无效漫游时间，提高教学效率。
17 技术路线：软件采用全三维编程技术、固定场景下的三维动画与二维编程技术相结合，使数据有效压缩，占用数据空间小。经测试，软件的响应时间最多不超过1秒，运行速度达标。操作过程中支持连播功能，可连续播放交互式施工步骤，软件即点即用，响应速度小于等于1秒，方便老师教学时同步讲解知识内容并使学生加深记忆，巩固学习。系统交互性强，操作简单方便，使用灵活可靠。软件媒体手段丰富，运用合理。
2.2.模块内容响应
1 、查找大小数
根据相应的教学大纲，按照步骤进行操作演示，双击启动运行桌面上的KEILuVISION3软件，单击菜单栏Project→New Project新建项目,在弹出窗口右上角点击新建文件夹图标，并将新建的文件夹重命名为‘查找大小数’，依次进行仿真实训操作。
2 、航标灯控制
航标灯控制包括实训目的、实训电路、电路原理、实训器件、元件布局、线路检查、通电测试、故障排除等至少8个实训项目；根据相应的教学大纲，掌握定时器初始化编程的方法及预置值(初始值)的计算与设置方法、用定时器T0加软件计数的方法，实现较长时间(2S)的定时和定时器中断方式的编程方法、外部中断及带有中断服务程序的设置与编程方法，掌握绘制程序流程图的方法。
电气电路与电路实物相互对比，当鼠标指向电气图某个器件时，相对应的实物也会放大显现；以动画形式展示系统功能实现、定时和计数器、程序说明的电路原理，部分以高亮显示。仿真实物的形式介绍实训元器件，布局要求参考原理图，从元器件库中取出正确的器件合理布局到仿真电路上，并注意元器件的正负极不要接反。在仿真实物电路中，设置原理图，协助操作者了解相应原理，万用表调制相应档位，分别测量是否短路现象等。参考操作提示和原理图，按照步骤进行操作打开手电筒，照射光敏电阻，调节滑动变阻器，观察LED变化，关闭手电筒，观察LED变化，按下KEY按钮，观察LED变化。参考原理图，分别进行故障现象、分析故障、查找方法并排除故障。
3 、计数报警器
计数报警器包括实训目的、实训电路、电路原理、实训器件、元件布局、通电测试；根据相应的教学大纲，掌握计数输入电路消除抖动干扰的方法等，实训电路当鼠标指向电气图某个器件时，相对应的实物也会放大显现；以动画形式对计数报警器电路原理准确、生动展示，仿真实物的形式介绍实训元器件，布局要求参考原理图，从元器件库中取出正确的器件合理布局到仿真电路上，注意元器件的正负极、三极管的管型等。通电测试，在仿真实物电路中，设置原理图，协助操作者了解相应原理，分别按动JA+十次，KEY键并观察现象。
4 、数码管显示
数码管显示包括实训目的、实训电路、电路原理、实训器件、元件布局、通电测试；根据相应的教学大纲，掌握串行口通信的编程方法、8位移位寄存器74LS164及共阳极数码管的使用方法、查表法显示数据的方法及绘制程序流程图。实训电路当鼠标指向电气图某个器件时，相对应的实物也会放大显现；以动画形式对数码管显示电路原理准确、生动展示，仿真实物的形式介绍实训元器件，布局要求参考原理图，从元器件库中取出正确的器件合理布
局到仿真电路上，注意元器件的正负极、三极管的管型等。通电测试，在KELL软件中，点击RUN图标，观察硬件电路中LED灯的变化，Halt按钮可以停止仿真运行，兵修改程序和显示缓冲区数据，使数码管循环显示字符2,0,0,6,5,1等操作。
5 、循环灯点亮
循环灯点亮包括实训目的、实训电路、电路原理、实训器件、元件布局、通电测试；根据相应的教学大纲，通过循环灯点亮实验,要求学生加深理解位移指令的结构特点,掌握编程
方法，掌握用8031的IO口经反向器驱动LED发光二极管的方法,以及循环程序控制循环次数的编程方法，按规定顺序依次从8031的P1口输出数据的编程方法。掌握绘制程序流程图及编写程序的步骤。实训电路当鼠标指向电气图某个器件时，相对应的实物也会放大显现；
以动画形式对循环灯电路左移循环、左移后再右移循环原理准确、生动展示，仿真实物的形式介绍实训元器件，布局要求参考原理图，从元器件库中取出正确的器件合理布局到仿真电路上，注意元器件的正负极、三极管的管型等。通电测试，在KELL软件中，点击相应图标，开始调试程序。
6、 霓虹灯控制
霓虹灯控制包括实训目的、实训电路、电路原理、实训器件、元件布局、线路检查、通电测试、故障排除；根据相应的教学大纲，掌握查表取数的方法及绘制程序流程图。实训电路当鼠标指向电气图某个器件时，相对应的实物也会放大显现；以动画形式对霓虹灯控制电路原理准确、生动展示，仿真实物的形式介绍实训元器件，布局要求参考原理图，从元器件库中取出正确的器件合理布局到仿真电路上，注意元器件的正负极、三极管的管型等。
通电测试，在KELL软件中，点击相应图标，开始调试程序。在仿真实物电路中，设置原理图，协助操作者了解相应原理，万用表调制相应档位，分别测量电源是否短路现象等。参考操作提示和原理图、源程序，单击源程序和原理图按钮时，操作界面弹出对应窗口，再次点击窗口消失，便于操作应用，按照步骤进行操作接通电源观察现象，以选择题形式回答问题，回答正确界面提示：恭喜你回答正确字样，如果回答错误，界面显示回答错误字样。参考原理图，进行故障现象分析，并以选择题形式排除故障原因。
7 、算数运算器
算数运算器包括实训目的、实训电路、电路原理、实训器件、元件布局、通电测试；根据相应的教学大纲，掌握串行口通信的编程方法、算法的编程方法，掌握绘制程序流程图。实训电路当鼠标指向电气图某个器件时，相对应的实物也会放大显现；以动画形式对算数运算器电路原理准确、生动展示，仿真实物的形式介绍实训元器件，布局要求参考原理图，从元器件库中取出正确的器件合理布局到仿真电路上，注意元器件的正负极、三极管的管型等。通电测试，在KELL软件中，点击相应图标，开始仿真实物调试程序。
8、 继电器控制
继电器控制包括实训目的、实训电路、电路原理、实训器件、元件布局、线路检查、通电测试；根据相应的教学大纲，掌握数字控制继电器的工作方法及用软件延时的编程方法，掌握画程序流程图的方法。实训电路当鼠标指向电气图某个器件时，相对应的实物也会放大显现；以动画形式对继电器控制电路原理准确、生动展示，仿真实物的形式介绍实训元器件，布局要求参考原理图，从元器件库中取出正确的器件合理布局到仿真电路上，注意元器件的正负极、三极管的管型等。线路检查，参考操作提示，按照步骤进行操作接通电源观察现象，以选择题形式回答问题。
9、 倒计时音乐报警器
倒计时音乐报警器包括：实训目的、实训电路、电路原理、实训器件、元件布局、线路检查、通电测试、故障排除；根据相应的教学大纲，掌握计数输入电路消除抖动干扰的方法，掌握画程序流程图的方法等。实训电路当鼠标指向电气图某个器件时，相对应的实物也会放大显现；以动画形式对倒计时音乐报警器电路原理准确、生动展示，仿真实物的形式介绍实训元器件，布局要求参考原理图，从元器件库中取出正确的器件合理布局到仿真电路上，注意元器件的正负极、三极管的管型等。线路检查，参考操作提示，按照步骤万用表跳着测短路档位，两表笔分别接GND和+5V接线柱，测量有误短路现象，步骤二万用表调至DC20V档位，测稳压电源输出是否为5V。通电测试，参考操作提示和原理图，接通电源，按动Q键和T键观察现象，按动KEY键，观察现象。故障排除，在仿真实物中观察现象，以选择题形式回答故障发生的可能原因。
10 、数据传送
数据传送包括实训目的、实训电路、电路原理；根据相应的教学大纲，掌握源数据存储地址及目的地数据存储使用堆栈方法，掌握设计程序流程图方法等。以动画形式对数据传送电路原理准确、生动展示。电路原理，在KELL软件中，点击相应图标，开始仿真实物调试程序。
六、实验项目
物联网
（1）点亮一个灯实验
（2）按键实验
（3） OLED显示实验
（4） RTC时钟实验
（5） ADC采集实验
（6） DAC实验
（7）蜂鸣器实验
（8） RGB彩灯实验
（9）亮度测量实验
（10）直流电机实验
（11）温度测量实验
（12）湿度测量实验
（13）人体感应实验
（14）气压测量实验
（15）土壤湿度测量实验
（16）超声波测距实验
（17）烟雾检测实验
（18）舵机实验
（19）连接无线路由器实验
（20） Socket通信实验
（21） MQTT通信实验
（22）应用场景实验
（23）颜色识别
（24）摄像头采集实验
（25）条形码检测实验
（26）人脸检测实验
（27）物体分类实验
数电模电
A、基础技术实训
实训一、晶体管共射极放大器实训
实训二、晶体管共集电极放大器实训
实训三、结型场效应管共源放大器实训
实训四、晶体管两级负反馈放大器实训
实训五、直流稳压电源实训
实训六、OTL集成功率放大器实训
实训七、OTL分立功率放大器实训
实训八、差分放大器实训
实训九、积分、微分、指数、对数运算实训
实训十、比例放大、加减法、比较器运算实训
实训十一、低通、高通、带通、带阻有源滤波器实训
实训十二、RC振荡器实训
实训十三、可调直流电平输出实训
实训十四、门电路电参数的测试
实训十五、CMOS门电路测试
实训十六、门电路逻辑功能及测试实训五组合逻辑电路（半加器全加器及逻辑运算）
实训十七、触发器（一）R-S，D，J-K
实训十八、三态输出触发器及锁存器实训
实训十九、时序电路测试及研究
实训二十、集成计数器及寄存器
实训二十一、译码管和数据选择器
实训二十二、波形产生及单稳态触发器
实训二十三、时序电路应用
B、设计型技术实训
实训一、晶体管共射极放大器实训（偏置电压、放大位数可设置）
实训二、晶体管两级负反馈放大器实训（偏置电压、放大位数可设置）
实训三、差分放大器实训（可设置）
实训四、集成运算放大器实训（可设置）
C、系统综合技术实训
实训一、前置放大、有源滤波、功率放大、音响综合实训
实训二、波形发生器综合实训
