序号
|
设备名称
|
详细参数
|
备注
|
|
1
|
实训屏
|
1. 结构尺寸：L1720mm*W250mm*H289MM，采用优质Q235冷轧钢板焊接而成，表面静电喷塑。
2. 组成与配置：模块化配置方式，实训屏内部配工业插座，任何安装在实训屏面板上的模块只需插上电源就可使用，模块间内部无任何联系，可完全独立使用。模块包括直流电源模块、示波器模块、函数信号发生器模块、电源控制器模块等，并设有漏电保护开关，可对漏电、触电、过流、短路进行保护。
|
|
|
1)
|
可编程直流电源
|
1. 技术参数
1) 电源电压：AC 115V/230V
2) 频率：47 to 63Hz
3) CH1、CH2通道额定输出电压：0～32V；
4) CH1、CH2通道额定输出电流：0～3.2A；
5) 输出功率:219W
6) 负载效应: 电压：<0.01%+3mV,电流：<0.1%+5mA
7) 电源效应: 电压：<0.01%+3mV 电流：<0.1%+3mA
8) 设置分辨率：电压：10mV，电流：1mA
9) 设置精确度（25℃±5℃）：电压：<0.5%+20mV，电流：<0.5%+5mA
10) 输出温度系数：电压：≤150ppm，电流：≤150ppm
11) 回读分辨率：电压：10mV，电流：1mA
12) 电压上升/下降延时：≤100ms(10% Rated load)
13) 并联/ 串联负载效应：电压：≤0.1%+0.1V
14) 接口：USB Device,RS-232
15) CH3通道额定输出电压5V；
16) CH3通道额定输出电流：3.2A；
17) CH3通道电压精度：±50mV
18) CH3通道负载效应：±50mV
19) 耐压：1mA 10s (AC in to PE/AC1800V)
20) 绝缘电阻：30MΩ @ 500V (AC in to PE)，30MΩ @ 500V (AC in to DC out)
21) 尺寸：W260 x H170 x L315(mm)
22) 重量：9Kg
2. 附件
1) 电源线 1条
2) 使用手册 1本
3) 测试棒 2条
|
|
|
2)
|
数字示波器
|
1. 技术参数
1）100MHz 带宽，1GS/s实时采样率；
2）4个模拟通道；
3）每通道28Mpts存储深度(四通道同时打开)，存储深度支持自动模式和手动选择；
4) 8英寸WVGA（800×480）TFT液晶屏，256级灰度显示(支持色温显示)；
5) 波形捕获率高达50,000wfms/s，支持触发输出（Trigger Out）验证波形捕获率；
6) 低底噪声，宽范围垂直档位1mV/div~20V/div，并且各个档位均支持全带宽；
7) 时基范围5ns/div~50s/div；
8) 支持每通道时基独立可调；
9) 支持加、减、乘、除、FFT、高级运算（支持公式编辑）、逻辑运算等计算功能；
10）触发类型标配：边沿，脉宽，欠幅，超幅，N边沿，延迟，超时，持续时间，建立/保持，斜率，视频，码型；选配：RS232/UART，I2C，SPI
11）支持RS232/UART、I2C、SPI总线解码（选配）；
12）支持同时打开Y-T和X-Y模式，可观测李沙育波形；
13）配备标准接口：USB Host，USB Device，LAN，AUX Out（Trigger Out / Pass/Fail）；
14）可选配25MHz等性能双通道函数/任意波形发生器模块；
15）可选配锂电池供电数字万用表模块；
16）支持逻辑分析仪模块；
17）支持上位机监控、操作仪器；
|
|
|
3)
|
函数/任意波形发生器
|
1. 技术参数
1) 输出波形：正弦波、方波、锯齿波、脉冲波、脉冲串、扫频、噪声、谐波及任意波形等；
2) 输出频率范围：正弦波：1µHz~80MHz；方波：1µHz~30MHz；锯齿波：1µHz~2MHz；
3) 频率稳定度：2ppm
4) 任意波：1µHz～20MHz；
5) 采用先进的DDS技术、双通道等性能独立输出；
6) 内置7位高精度、宽频带频率计、频率范围：100mHz～800MHz；
7) USB Device和USB Host接口，支持U盘存储
8) 输出幅值(高阻)：2mVpp～20Vpp之间连续可调
9) 输出阻抗：0Ω～1MΩ之间连续可调；
10) 输出幅值和频率误差在±1%左右；
11) 垂直分辨率：16bits，采样率：500MS/s；
12) 双通道同时逐点独立输出最大任意波长度：32Mpts，任意波最大存储空间：7GB；
13) 模拟数字调制类型：AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM；
14) 谐波：具有16次谐波发生器功能；
15) 可选配数字任意波输出接口，支持多种串行总线输出；
16) 显示：8英寸WVGA（800×480）TFT液晶屏，同时显示两路频率、幅值等信息；
17) 支持上位机监控、操作仪器；
|
|
|
2
|

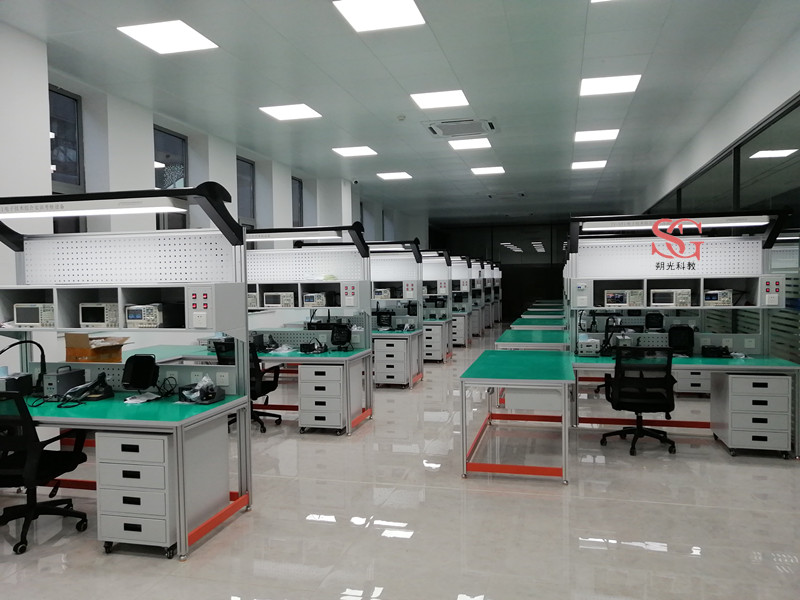

工作台
|
1. 工作台
L1800mm×W800mm×H780mm，铝型材骨架，桌面25mm厚防火纤维板。
2. LED灯棚
钢板冷轧钣金工艺精制而成，表面静电喷塑，配置创意现代条形LED吸顶灯，飘月台形状，科幻感十足。
3. 工具网孔挂板
钢板冷轧钣金工艺精制而成，表面静电喷塑，可挂置常用线材、工具、耗材等。
|
|
|
3
|
工具柜
|
1. 结构尺寸：L450mm*W635mm*H665mm，采用优质Q235冷轧钢板焊接而成，表面静电喷塑，工具柜下装带刹车的万向轮，使工具柜可以随意固定和移动。
2. 组成与配置：工具柜设计有四层抽屉，其中第一、二、三层抽屉内部使用分隔条分隔成各种大小不同空间，实训电路板、元器件、工具、耗材均可放在隔间内，第四层为大容量柜，可放置套装配件、工具包、开发板、仿真器、测量仪表等。拉开抽屉，各种电子元件分类整齐、一目了然。
|
|
|
4
|
基础模拟电路模块包
|
1. 单端输入放大电路
D33单端输入放大电路，两级放大，有限幅调整、调零、放大倍数调整功能
2. 直流稳压电源
D35输出电压：24V、±12V、＋5V，可根据设计电路进行选择
3. 直流可调稳压电源
D43 输出直流0-12VDC可调,过压保护可调，过流保护可调，短路保护。
4. 组件差动放大电路模块线路板
D60 DC12V单电源供电对管差动放大电路
5. 组件单管/负反馈放大器模块线路板
D61 DC12V单电源供电一级单管负反馈放大电路
6. 组件射极跟随器模块线路板
D62 DC12V单电源供电一级单管射极跟随放大电路
7. 组件场效应管放大器模块线路板
D63 DC12V单电源供电一级单结型场效应管放大电路
8. 组件RC串并联选频网络振荡器模块线路板
D64 DC5V单电源供电两级_RC桥式振荡放大电路
9. 信号放大模块
D74 提供调谐小信号放大电路和集成陶瓷选频放大
10.组件晶闸管可控整流电路模块线路板
D75 AC12V供电、场效应管触发脉冲调节、单结晶体管调光调压
11.组件OTL功率放大器电路模块线路板
D76 DC5V单电源供电、前置放大电路、互补对称OTL功率放大电路、8Ω0.5W扬声器
12.功率放大器与发射模块
D77 提供线性宽带功率放大器电路、音源和信号发送电路
13.组件集成功率放大器电路模块线路板
D83 内置音乐集成芯片TQ9300、外接音源插座、LM741集成运算放大器、TDA2030功放芯片、8Ω0.5W扬声器
14.组件模拟运算电路模块线路板
D84 由集成运算放大器芯片LM324组成三角波产生电路、方波形成电路，集成运算放大电路
15.组件晶体管开关特性、限幅器与钳位模块线路板
D85 晶体管开关电路、晶体管特性测试电路、晶体管限幅器电路、晶体管钳位器电路
16.直流斩波系统
D40 SG3525组成PWM波形输出电路及六类斩波电路图以及组成斩波电路用的器件
17.基础模拟电路实训项目
1) 单端输入放大电路
2) 直流稳压电源
3) 直流可调稳压电源模块
4) 晶体管共射极单管放大器实训
5) 场效应管放大器实训
6) 负反馈放大器实训
7) 射极跟随器实训
8) _RC桥式振荡电路调试实训
9) 调谐小信号放大电路实训
10) 陶瓷选频放大电路实训
11) 差动放大器实训
12) 晶闸管调光电路调试实训
13) 互补对称式OTL电路调试实训
14) 门铃电路调试实训
15) 集成运算放大器指标测试实训
16) 集成运算放大器的基本应用（Ⅰ）模拟运算电路实训
17) 集成运算放大器的基本应用（Ⅱ）波形发生器实训
18) 集成运算放大器的基本应用（Ⅲ）信号处理有源滤波器实训
19) 集成运算放大器的基本应用（Ⅳ）信号处理电压比较器实训
20) 晶体管开关电路调试实训
21) 晶体管特性测试电路实训
22) 晶体管限幅器电路实训
23) 晶体管钳位器电路实训
24) 直流斩波电路特性实训
|
|
|
5
|
基础数字实训电路模块包
|
1. 逻辑电平显示
D01 由74LS245驱动16位发光二极管指示逻辑电平
2. 组件集成逻辑门电路模块线路板
D86 由CD4082、CD4011、CD71、CD4030组成各种逻辑状态测试电路
3. 组件编译码器电路模块线路板
D87 74LS138与8位发光二极管组成3-8线译码显示电路、CD4511与数码管组成BCD码译码显示电路
4. 组件计数器电路模块线路板
D88 由CD4027、4011组成同步三位二进制加法计数器
5. 组件555集成电路模块线路板
D89 555时钟脉冲信号电路
6. 组件电子秒表电路模块线路板
D90 由74LS00、74LS196、CD4511、555组成两位数码管计数秒表
7. 组件三位半直流数字电压表模块线路板
D91 由MC1403、CC14433、MC1413、CD4511组成三位半直流电压数字显示表
8. 组件数字频率计电路模块线路板
D92 由CA3130、CD40106、CD4013、CD4020、CD4511、CD4553组成六位数字频率计
9. 组件拔河游戏机电路模块线路板
D93 由CD4011、CD40193、CD4030、CD4081、CD4511、CD4514、CD4518组成四工位拔河游戏机
10.可逆计数译码显示电路组件
D94 配置CD40192计数电路、CD4511译码显示电路
11.组件CD4017流水灯电路板
由NE555时钟信号、CD4017移位寄存器、10路发光二极管组成
12.组件双D触发器电路板
由CD4013和继电器控制电路组成
13.组件八路抢答器电路板
由CD4511七段BCD码译码器、74LS83四位二进制全加器、74LS148-8线—3线优先编码器、74LS373-8位D锁存器组成
14.基础数字电路实训项目
1) 逻辑电平显示实训
2) 基本逻辑门电路功能实训
3) 优先编码器功能实训
4) 二进制译码器和数据选择器功能实训
5) 全加器和超前进位全加器功能实训
6) 数值比较器功能实训
7) 七段码锁存/译码/驱动器功能实训
8) 各类触发器功能实训
9) 双向移位寄存器功能实训
10) 二 - 五 - 十进制计数器功能实训
11) 二位十进制计数/译码/驱动/显示电路
12) 可逆十进制计数电路功能实训
13) N进制计数电路功能实训
14) 555定时器基本应用电路
15) 电压比较器电路实训
16) 逻辑笔实训
17) CMOS集成逻辑门电路
18) 译码器实训
19) 加法计数器实训
20) 电子秒表实训
21) D/A、A/D转换器实训
22) 三位半直流数字电压表的组装与调试
23) 数字频率计综合性实训
24) 拔河游戏机趣味性实训
25) 双D触发器电路调试实训
26) 八路抢答器电路调试实训
27) CD4017流水灯电路调试实训
|
|
|
6
|
C51和ARM编程基础实训模块包
|
1. LED 实验板
RGB三色灯1个，白色灯1个，红色、黄色、蓝色、绿色5mmLED 各4个
2. 按键模块
8位独立式键盘,8位开关量输入
3. 数码管显示实验
8位数码管，使用74HC595驱动
4. 4X4键盘模块
16个轻触开关组成4*4键盘
5. 16X16点阵显示模块
4个8*8点阵构成16*16点阵，74HC595级联驱动
6. 1602液晶显示模块
1602液晶屏组成，可采用4位数据传输和8位数据传输方式，用于显示16*2个字符
7. 12864点阵图文液晶显示模块
12864液晶屏组成，带字库与不带字库电路通用，只需换液晶，用于显示汉字与图形
8. 摇杆、数字编码输入模块
双轴按键摇杆模块和360度旋转编码器模块组成
9. 直流电机实验板
直流电机，三极管，霍尔开关组成，采用霍尔开关对电机转速测量
10.步进电机实验板
步进电机，驱动IC组成。用于控制步进电机方向与速度
11.弱控强实验板
4组继电器与驱动IC，双向可控硅与光藕组成。用于弱电控强电
12.RFID射频卡实验板
RFID射频卡、AT24C02 I2C组成，RFID无线通信与数据读写
13.红外发射接收实验板
采用940红外发射管与HL-A838红外接收管
14.超声波测距实验板
由超声波发射与接收探头、发射驱动电路、接收电路组成，可测量2cm-450cm距离
15.无线遥控实训模块
由无线接收模块，解码芯片TG2272、拨码开关等组成，可进行315MHz.频率信号的接收，发送方式256种可选。
16.无线遥控器
推拉盖桃木四键遥控器，发射频率：315m（声表稳频）传输距离：10-50M
17. 8X8RGB全彩点阵模块
组合可显示任意颜色
18. OLED显示实验板
1.3寸显示屏，128*64像素
19.环境测量实验板
环境质量传感器模块，主要测量读取PM2.5 PM10
20.智能开关实验板
人体红外检测、亮度传感器模块
21.温度与湿度实验板
采用单总线通信，测量空气中的温湿度
22.陀螺仪重力感应磁力计实验板
九轴传感器模块，IIC通信
23.颜色识别实验板
TCS34725颜色感应识别
24.触摸按键实验板
4位触摸按键
25.无线通信实验板
ESP8266Wifi模块+蓝牙+NRF24L01，2.4G无线通信实验
26.嵌入式编程转接板
用于连接几种不同功能的模块或实验板，实现多种功能。
27.组件ARM编程模块
编程模块单片机板
28.组件C51编程模块
51编程模块单片机板
29.编程基础实训模块C语言参考程序资源
1) 点亮LED，跑马灯参考示例程序
2) 独立式键盘输入，开关量检测参考示例程序
3) 单个数码管驱动，多个数码管扫描显示参考示例程序
4) 4*4键盘显示扫描数码管显示参考示例程序
5) 点阵显示参考示例程序
6) 液晶屏显示汉字与图形参考示例程序
7) 显示字符参考示例程序
8) 双轴按键摇杆参考示例程序
9) 编码器参考示例程序
10) 直流电机转速控制与速度测量显示参考示例程序
11) 步进电机正反转控制参考示例程序
12) 定时关断220电器参考示例程序
13) RFID门禁系统参考示例程序
14) 串口收发、RS485通信参考示例程序
15) 红外发射与接收参考示例程序
16) 超声波测距参考示例程序
17) 无线远程遥控参考示例程序
18) 点阵显示和多个颜色显示参考示例程序
19) OLED显示模块参考示例程序
20) 测量读取PM2.5 PM10参考示例程序
21) 人体红外检测、亮度传感器智能开关灯参考示例程序
22) 温湿度测量参考示例程序
23) 倾角检测，陀螺仪、重力感应、磁力计参考示例程序
24) 颜色识别参考示例程序
25) TFT显示参考示例程序
26) 触摸按键参考示例程序
27) 图像采集显示参考示例程序
28) Wifi模块+蓝牙+无线通信参考示例程序
30.C51及ARM嵌入式编程基础实训项目
1) 点亮LED，跑马灯实训
2) 独立式键盘输入，开关量检测实训
3) 单个数码管驱动，多个数码管扫描显示实训
4) 4*4键盘显示扫描数码管显示实训
5) 点阵显示实训
6) 液晶屏显示汉字与图形实训
7) 显示字符实训
8) 双轴按键摇杆实训
9) 编码器实训
10) 直流电机转速控制与速度测量显示实训
11) 步进电机正反转控制实训
12) 定时关断220电器实训
13) RFID门禁系统实训
14) 串口收发、RS485通信实训
15) 红外发射与接收实训
16) 超声波测距实训
17) 无线远程遥控实训
18) 点阵显示和多个颜色显示实训
19) OLED显示模块实训
20) 测量读取PM2.5 PM10实训
21) 人体红外检测、亮度传感器智能开关灯实训
22) 温湿度测量实训
23) 倾角检测，陀螺仪、重力感应、磁力计实训
24) 颜色识别实训
25) TFT显示实训
26) 触摸按键实训
27) 图像采集显示实训
28) Wifi模块+蓝牙+无线通信实训
|
|
|
7
|
配套教学资源（全室共配1套，购10台以下无此项配置）
|
（一）在线教育课程开放平台（具有软件著作权，配1个登录帐号）:
1、本系统是互通教学多元化管理平台，将用户传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！
2、课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。
3、为了教学的统一性要求在线教育平台与实训装置是同一个生产商！
4、在线教育开放平台资源库（提供软件截图，主要功能截图内容根据以下要求逐一提供）：
★（1）《模拟电子技术》课程要包括：1 .常用半导体器件（1.1 半导体的基本知识、1.2 二极管、1.3 三极管、1.4半导体器件的识别与检测），2. 直流稳压电源（2.1 整流电路、2.2 滤波电路、2.3 稳压电路），3. 基本放大电路（3.1 放大电路的基本知识、3.2 基本共射极放大电路、3.3 分压式偏置共射放大电路3.4 共集电极放大电路），4. 功率放大电路（互补对称功率放大电路），5 .差动放大电路与集成运算放大器，6. 放大电路中的反馈（6.1 反馈的基本概念、6.2 负反馈对放大电路性能的影响），7 .集成运算放大器的应用（7.1 集成运放的应用基础、7.2 集成运放的线性应用），8. 正弦波振荡器（8.1 正弦波振荡电路概述、8.2 RC 正弦波振荡电路）。
★（2）数字电子技术》课程要包括：1.章数字电路基础（逻辑函数的卡诺图化简法） ，2.逻辑门（集成逻辑门电路），3.电路集成触发器 （3.1 主从触发器3.2边沿触发器3.3 CMOS 集成触发器），4.时序逻电路（4.1时序逻辑电路的分析、4.2时序逻辑电路的分析），5.脉冲波形的产生与整形电路（5.1多谐振荡器、5.2施密特触发器、5.3.555 定时器及其应用）
★（3）《电子产品设计制作》课程要包括：项目一 智能电子时钟（数码管结构、共阳数码管字形码、共阴数码管字形码、电子时钟效果演示），项目二 电子秤（称重传感器工作原理、电子秤效果演示），项目三 电子寻迹小车（电机驱动、电机调速、红外寻迹原理、红外避障原理、小车寻迹效果演示、小车避障效果演示、超声波测距原理、小车前进后退转弯调速）
★（4）《嵌入式技术应用》课程要包括：
教学项目 1（认识 STM32 固件库、STM32 固件库关键子目录和文件、嵌入式系统、ARM Cortex-M3 处理器、STM32 系列处理器），
教学项目 2（认识 STM32 的 I/O 口、STM32 的GPIO初始化和输入输出库函数、Cortex-M3 工作模式及状态、Cortex-M3 寄存器组、Cortex-M3 特殊功能寄存器组、STM32 相关结构体、Cortex-M3 处理器结构、STM32 系统结构、STM32 时钟配置），
教学项目 3（认识数码管、数码管静态显示电路硬件连接、认识Coretex-M3 存储器、Cortex-M3 存储器映射、STM32 存储器映射、数码管动态扫描显示电路硬件连接、位带区与位带别名区、位带操作）
教学项目 4（认识嵌入式应用技术与开发的核心板、GPIO 寄存器地址映射、端口复用使用、端口复用重映射、STM32 中断通道、STM32 外部中断、STM32 中断优先级、STM32 外部中断编程、）
教学项目 5（SysTick 定时器、库函数中的 SysTick 相关函数、SysTick 的关键函数编写、认识 STM32 定时器、STM32 定时器与定时相关的寄存器、STM32 定时器相关的库函数、STM32 的 PWM 输出相关寄存器、STM32 的 PWM 输出编程思路、STM32 的 PWM 输出相关库函数）
教学项目 6（串行通信基本知识、STM32 的USART 串口、STM32 串口的相关寄存器、STM32 串口相关函数、认识WIFI 通信模块、认识 Zigbee 通信模块、ZigBee 通信模块使用）
教学项目 7（STM32 模数转换简介、STM32 的 ADC 结构STM32 模数转换相关寄存器、STM32 的 ADC 设置、ADC 相关的库函数）
（二）仿真软件：
单片机仿真教学软件参数方案（网络版、具有软件著作权）
（1）软件能达到的教学目标
1.1 本产品是参照《职业教育数字校园建设规范》，结合专业培养目标对学生知识、能力和素质的要求，着眼学生能力培养，以模块化教学内容为核心，重新组织教学结构，整体构建课程体系，有针对性地将单片机专业内单一的教学活动，通过虚拟仿真实训和工作过程模拟组合成不同的教学模块。
1.2 所有的实训项目均基于实物三维建模，形成真实感极强的虚拟实训环境，使学习者能在几乎真实的环境下操作练习，增强实际操作感，提高掌握实际技能的能力；所有的技能训练均是通过交互方式，变“让学生观摩教师表演”为“让学生学习中动手、动手中学习”，理论和实际无缝衔接，提高实际操作技能；所有的操作都具有严格的工艺流程和操作步骤，使学习者通过规范的训练，养成正确操作的习惯，培养学习者科学严紧、一丝不苟的职业素养。
（2）软件能达到的教学效果
2.1 产品是依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《“维修电工”职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲设计研制，包括可编程控制器和变频器在内的26个项目，每个项目又根据需要设有：实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行等多种模块，涵盖了国家维修电工中级、高级和技师鉴定考核对于可编程控制器和变频器的应知应会全部要求。
2.2 软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身。作为实训教学应用，具有大量的原理动画演示，助教素材应用于课堂教学环节，提供了丰富不可或缺的教学资源。
2.3 软件支持实习实训的导训过程，达到预习、强化、模拟考核、反复试错、探索创新的目的。
2.4 软件具有先进性、实用性，可二次修改；软件支持校园网内不限制（指定）终端、不少于100人同时在线实训。
（3）模块内容:1、查找大小数。2、航标灯控制。3、计数报警器。4、数码管显示。5、循环灯点亮。6、霓虹灯控制。7、算数运算器。8、继电器控制。9、 倒计时音乐报警器。10、数据传送。
|
|
