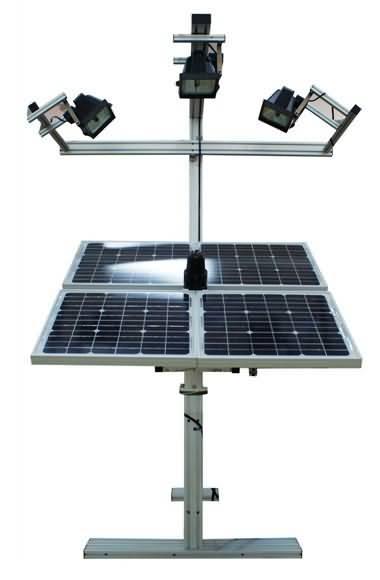

SG-T20太阳自动跟踪系统实验实训装置
一、概述
产品主要特点：
1）通过三个模拟光源进行照射，模拟晨日、午日、夕日。
2）4块10W的太阳能电池板进行串联。
3）系统包括：太阳能光电传感器；太阳能电池组件；步进电机及控制器；太阳能控制器；蓄电池；太阳能跟踪器用电由蓄电池供给。
4）跟踪方式：双轴全自动跟踪精度：±0.5°水平回转角度：360°俯仰角度：180°控制器供电电源：DC12V电机供电电源：DC12V
5）支架采用工业铝型材
二、系统组成
SG-T20太阳自动跟踪系统实验实训装置由阳光跟踪传感器、控制器和传动执行机构三部分组成。
◆阳光跟踪传感器
在有效光照条件下的全程对阳光高精度测量，并将太阳光方位信号转换成电信号，传送给跟踪控制器。
跟踪控制器接收太阳光跟踪定位传感器的信号后，驱使传动执行机构运转，使太阳能电池板垂直于太阳光。
◆传动执行机构
采用独特的机械结构设计，实现水平方向360°、180°俯仰角度可以调节后固定，最大抗风可达10级。
三、技术参数
◆跟踪方式：双轴全自动跟踪
◆跟踪精度：±1°
◆水平回转角度：360°
◆俯仰角度：180°
◆传动机构自重：8Kg（不含支架与电池板）
◆最大承重：25Kg（可装120W以下的电池板）
◆电机供电电源：DC12V
◆控制器供电电源：DC12V
◆系统年平均耗电量：0.1W
◆抗风等级：10级
四、实验项目
实验1、光伏阵列单元组成原理。
实验2、太阳能光电池能量转换组合原理。
实验3、阵列电子最大功率跟踪器原理。
实验4、阵列汇流与防雷接地原理。
实验5、阵列结构件、防腐安装原理。
实验6、最大功率跟踪器与光伏转换提效实验。
实验7、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验8、在不同季节太阳运轨变换下对光伏能量转换的影响实验
实验9、在不同季节太阳运轨变换仰角下角度对光伏能量转换的影响实验。
实验10、在不同季节环境温度变换下对光伏能量转换的影响实验。
实验11、阵列低、中、高通过开关组合后能量变换实验。
实验13、光感仪工作实效实验。
五、主要设备清单
|
序号 |
名 称 |
型 号 |
数量 |
单位 |
|
1 |
支架系统 |
|
1 |
套 |
|
2 |
追踪控制器 |
|
1 |
台 |
|
3 |
感光探头 |
|
1 |
套 |
|
4 |
太阳能电池组件 |
|
1 |
块 |
|
5 |
实验套件 |
|
|
|
六、可完成实验：
实验一太阳能电池板特性实验系列
1-1、太阳能电池板开路电压测试实验
1-2、太阳能电池板短路电流测试实验
1-3、太阳能电板I-V特性测试实验
1-4、太阳能电池板最大输出功率计算实验
1-5、太阳能电池板转换效率测量实验
1-6、开路电压与相对光强的函数关系实验
1-7、短路电流与相对光强的函数关系实验
1-8、太阳能电池板暗伏安特性测试实验
1-9、太阳能组件输出特性测试实验
1-10、太阳能电池板的串联开路电压测试实验
1-11、太阳能电池板的串联短路电流测试实验
1-12、太阳能电池板的并联开路电压测试实验
1-13、太阳能电池板的并联短路电流测试实验
1-14、负载特性测试实验
实验二太阳能蓄电池控制器实验系列
2-1、太阳能蓄电池充电控制实验
2-2、控制器充放电保护实验
2-3、蓄电池电压、电流测试实验
2-4、蓄电池电量估测实验
2-5、控制电池电流流入、输出实验
2-6、控制器光控-时控输出实验
实验三跟踪器的实验内容
3-1、逐日系统原理实验
3-2、太阳光跟踪定位传感器原理实验
3-3、环境对光伏转换影响实验
3-4、跟踪控制器操作实验
3-5、传动执行机构接线实训
3-6、太阳能光控跟踪实验
|
