系统结构及使用环境要求 |

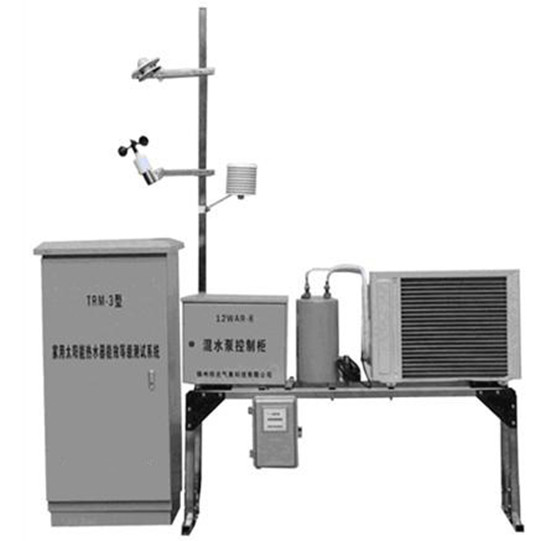

系统体积较小，集成一体化结构重量：169公斤共两件机柜按照室外防水等级设计，支架为不锈钢材料自作，所有部件满足室外全天候工作，现场供电：交流220V20A
水源：满足太阳能热水器用水要求，有上下水，当地正常自来水压力
场地：室外正南5米内无阳光遮挡，仪器占地面积2平米，室内一台计算机空间即可
适用环境，温度：-30度---50度湿度：0---95% |
系统功能 |
A、系统测试简单方便，一人就可以完成，只要将被测试的热水器及上下水管路(4根管)连接完毕就可以测试。
B、系统自动化程度较高，一人操作室内微机自动完成上水，控温，混水，测试，放水，打印能效测评报告等所有的测试过程。
C、测试软件采用工业动态图形设计模式，数据与能效曲线并存，界面清晰直观，完全满足太阳能热水系统能效测评等级标准。 |
测试精度 |
A、系统选用进口PID做为温度核心控制部件，自冷与加热技术互补运行，专业的自冷机组及冷水可调循环装置提高了控温精度。系统控温精度：0.2
B、内部设有多路高温电磁阀进行逻辑组合，实现所有检测过程的自动运行，微循环水泵保证系统水介质的温度稳定性，稳定度：0.2
C、测试传感器采用专业室外水路检测传感器，稳定性及精度经过专业抗老化处理，可在室外常年稳定工作，内嵌式管路安装技术，保证了传感器的安全性及测量精度。 |
太阳辐射 |
A.通道数：1通道（总辐射）B.测量范围：0～2000W/m2
C.测量精度：小于5%D.显示分辨率：1W/m2
E.显示内容：瞬时值，小时累计量，日累计量等 |
|
水箱温度 |
A.通道数：4路B.测量范围：0～100℃C.测量精度：±0.2℃
D.显示分辨率：0.1℃，不锈钢封装，￠4*40mm，全密封，防腐，放水 |
环境温度 |
A.通道数：1路B.测量范围：-40～70℃C.测量精度：±0.2℃
D.显示分辨率：0.1℃，不锈钢封装，￠4*40mm，全密封，防腐，放水，带防辐射罩 |
|
进出水流量 |
A.通道数：1路B.测量范围：0.2～1.2(立方米/小时)
C.耐水温：0～120度D.测量精度；＜0.5% |
|
环境风速 |
A.通道数：1路B.测量范围：0～70米/秒C.测量精度：±0.3米/秒 |
