设备名称 |
单位 |
数量 |
说明 |
|

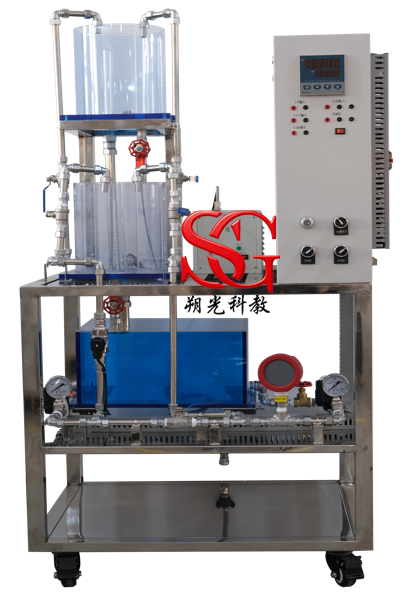

实验用淡蓝色透明有机玻璃水箱 |
只 |
2 |
2个圆型有机玻璃水箱,直径20cm,实验水箱设计要求：水箱结构独特，进水时水管的水先流入缓冲槽，出水时工作槽的水经过带燕尾槽的隔板流入出水槽，这样经过缓冲和线性化的处理，工作槽的液位较为稳定，便于观察。水箱底部均接有扩散硅压力传感器与变送器，可对水箱的压力和液位进行检测和变送。 |
|
不锈钢储水箱 |
只 |
1 |
不锈钢0.4mm*0.3mm*0.3mm，加上不锈钢盖子。 |
|
不锈钢支架 |
套 |
1 |
镜面不锈钢管30*30管子做成。0.6m*0.5*1.4m |
|
阀门 |
套 |
7 |
系统管道由敷塑不锈钢管连接而成，其中储水箱底部装有出水阀。 |
|
中间继电器 |
只 |
2 |
电磁阀安装在电动调节阀的旁路，电磁阀工作压力：最小压力为0kg/cm2，最大压力为10kg/cm2；工作温度：－5～60℃。工作电压交流220v。 |
|
配有24v稳压电源 |
只 |
|
朝阳电源 |
|
不锈钢管及配件 |
套 |
1 |
管道及阀门：整个系统管道由不锈钢管连接而成，所有的手动阀门均须采用优质球阀，避免管道系统生锈。 |
|
加热温控实验箱 |
套 |
1 |
由加热铝锭、加热电阻、Pt100、温度变送器组成，降温装置。 |
|
不锈钢储水箱 |
只 |
1 |
内有独特的结构设计和不锈钢过滤网，拆洗方便 |
|
水箱自动进、排水 |
套 |
1 |
自动进排水减轻实验老师工作 |
|
智能电动调节阀 |
套 |
1 |
工作电压：220v交流，控制信号4-20ma。反馈信号4-20ma，位置进度±1%，有OLED大屏显示。
功率：待机功率5w，堵转功率30w。
系统最大误差，误差≤（定位精度+0.1%+0.1%） |
|
磁力泵 |
套 |
1 |
供电电压：二相交流220VAC，功率40瓦.扬程6米。 |
|
直流无刷水泵 |
套 |
1 |
功率60瓦，量程780升/小时，调速功能：水泵外接0-5V 调速信号 |
|
压力变送器 |
套 |
3 |
用于测量水箱液位高度，为直流24V供电、标准两线制接线4～20mA变送输出、精度0.5级，量程：可设置，管道连接：带1/4Npt内螺纹过程接头，是常见普通型传感器、变送器一体式结构的压力检测装置。量程0.5-10kpa，两个测量水位，一个测量管路压力 |
|
涡轮流量计 |
套 |
1 |
标准的四线制接线，电源AC220V，DC4～20mA输出，量程0～6.0m3/h，精度0.5级，流体温度-40～+180℃，国标Φ95法兰连接，公称通径DN15，水平安装，尺寸要求：上游（进水）≧5 DN, 下游（出水）≧3 DN。 |
|
温度传感器 |
套 |
1 |
装置中采用了1个Pt100铂热电阻温度传感器，不锈钢传感器探头长50mm， Pt100测温范围：-200～+650℃。经过调节器的温度变送器，可将温度信号转换成4～20mA直流电流信号。 |
|
调压模块 |
套 |
1 |
全隔离单相交流可控硅调压模块；控制信号：4-20mADC。 |
|
智能控制仪表 |
套 |
1 |
818P |
|
DDC计算机控制模块 |
|
|
设备装有一块远程8路数据采集模块8017和一块4路输出数据采集模块8024。上位机要求采用MCGS组态软件进行监控,软件具有网络功能，采用工业以太网协议，具有良好的开放性，共享总线网络结构，以能够相互共享资源的方式结合起来。网络软件有一个工程师站和无限个操作员站组成，老师作为工程师站可以在任何地方对学生操作员站进行监控和控制，学生操作员站用密码的形式来实现。 |
|
预留接口与接线柱 |
套 |
1 |
|
|
智能仪表+计算机+MCGS实验软件 |
|
|
|
