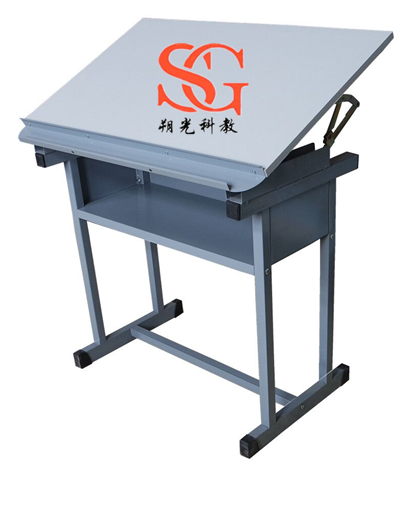

SG-GDSZ2型 钢制实用绘图桌
一.概述:
工程制图课是工程界的语言，工程制图是理工科主要的技术基础课。如何更快地培养学生的空间思维能力，更有效地掌握绘图基本功，这是广大师生多年愿望。
制图教室配套系列，可以创造一个理想的、清晰的制图环境与学习气氛，有利于教学计划的顺利实施与教学质量的提高。本系列包括：学生制图桌、教师演示台、高亮度投影仪活动转椅及教学桌。
其中学生制图桌经过多年的改进，具有实用方便，配备齐全，轻巧大方，坚固耐用，拆装方便等特点。
二．主要特点
桌子右面可入置仪器、工具，下面抽屉供学习资料、工具书等。
教师用的演示桌，除上课时供操作投影仪使用外，主要用于辅导学生时现场批改作业及示范教学之用。
本系列教学设备经使用后，深受广大师生欢迎，改变了以往上下课搬图板或绘图没有图板，在寝室随处画等现象，大大提高了绘图效率，改善了图面质量，全面提高教学质量。
本系列教学设备不但适用于制图教学，也同样适用于继课程的设计及毕业设计。
对于非机，非土类专业，使用2号以下的图幅，可选用小号制图桌，这样占地面积相应减小，附件也适当减少。本系列制图除适用于大中专、技校以及各类职业学校外，各设计科研单位及工厂企业的技术部门均可使用或稍加改进使用。
具体参数：
1. 桌面规格尺寸：900*600mm；
2. 桌面的材质：标配16mm三聚氰胺桌面，符合标准；
3. 主体采用1.0*30*30mm方管无缝焊接，其他采用1.0mm宝钢冷轧板冷轧折弯均经过酸洗、磷化等工艺处理，静电喷涂；
4. 桌体采用储物空间，方便存放工具、书本；圆弧形笔槽设计，使用更方便。桌斗：700*300*150mm
5. 桌面可升降，无级调节，可在任意位置均匀调节，方便学生绘图，桌面可放置0#、1#、2#图板；
6. 升降铰链为人字形铰链 厚度为4.0mm 牢固耐用
7. 桌腿：30*50*1.0mm矩形管
8. 桌脚采用防滑、防脱落、静音可调节脚垫；
9. 桌体计高度适应，符合人体工学，桌体尺寸：900*600*800mm。
10. 四脚钢木结构四方凳，与JS-Z7绘图桌配套使用，主体25*25mm规格的方管，铁皮厚度0.6mm，带有灰色凳面，板材为三聚氰胺椅面，凳面规格360*260*430mm，整体结构美观，坚实耐用，均带有耐磨及降噪音脚垫。
每桌附有：
本公司提供的工程制图实验室设备，按以下配置发货：
（一）规格：宽650x深520x高780mm
（1）90cm丁字尺
（2）90*60cm一号绘图板
（3）精密绘图仪器（5件一套）
（4）25cm曲线板
（5）30cm多用斜角三角板
（6）美工刀
（7）三棱比例尺
（8）多功能模板
（9）大圆弧模板
（10）不锈钢多用擦图片
（11）画圆模板
（12）绘图铅笔（5支一套）
（13）81a绘图笔
(14)学生凳(PVC凳面、钢管身、可升降或选钢木凳)
|
