1、室内给水系统，可演示如下多种供水方式与管网布置形式。
演示水泵供水方式
演示水泵-水箱联合供水方式
演示气压供水方式
演示变频供水方式
演示无负压供水方式
2、室内排水系统，可演示如下多种排水管道的布置形式。
演示伸顶通气排水方式
演示底层单独排出排水方式
4、室内供水自动控制系统，可演示不同供水系统的设备组成与自动控制系统的工作原理。
水泵供水系统的配电系统组成与控制方式、原理
气压给水的自动控制系统组成与工作原理
水泵-水箱联合供水系统控制系统组成与工作原理
变频供水控制系统组成与工作原理
无负压供水控制系统组成与工作原理

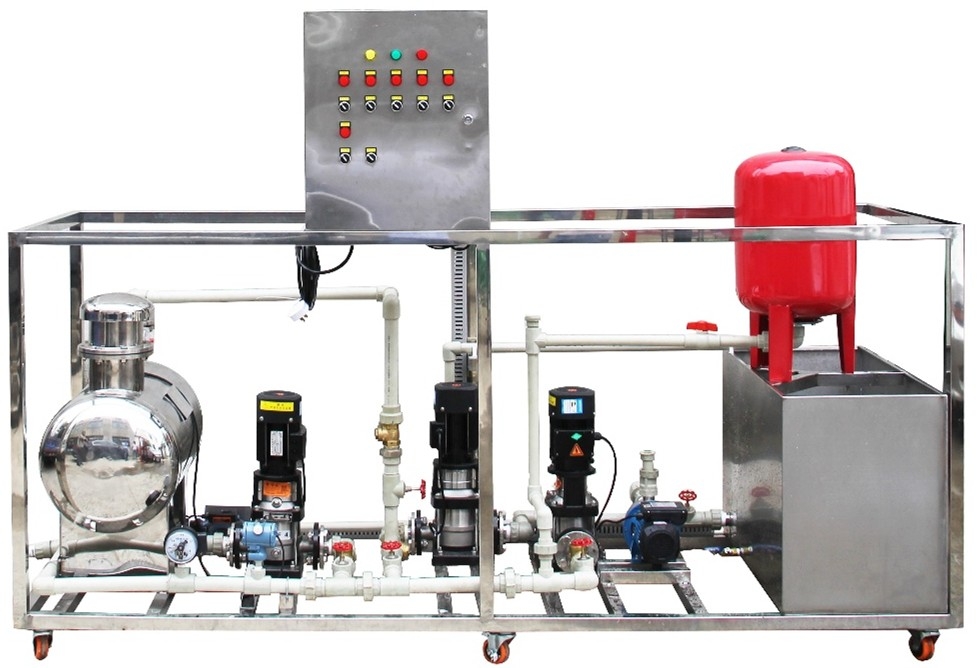

二、系统模块组合方案
本建筑给水排水演示系统采用模块化设计方案，可以根据不同的教学需求与场地条件进行自主定制。

序号	设备名称	功能简介
1	低位水箱	演示系统水源
2	单立管排水模块	单立管排水系统结构与流态演示
3	水泵水箱供水模块	水泵水箱联合供水系统结构组成与运行原理演示
4	水泵供水模块	水泵供水系统结构组成与运行原理演示
5	气压供水模块	气压供水系统结构组成与运行原理演示
6	变频供水模块	变频供水系统结构组成与运行原理演示
7	无负压供水模块	无负压供水系统结构组成与运行原理演示

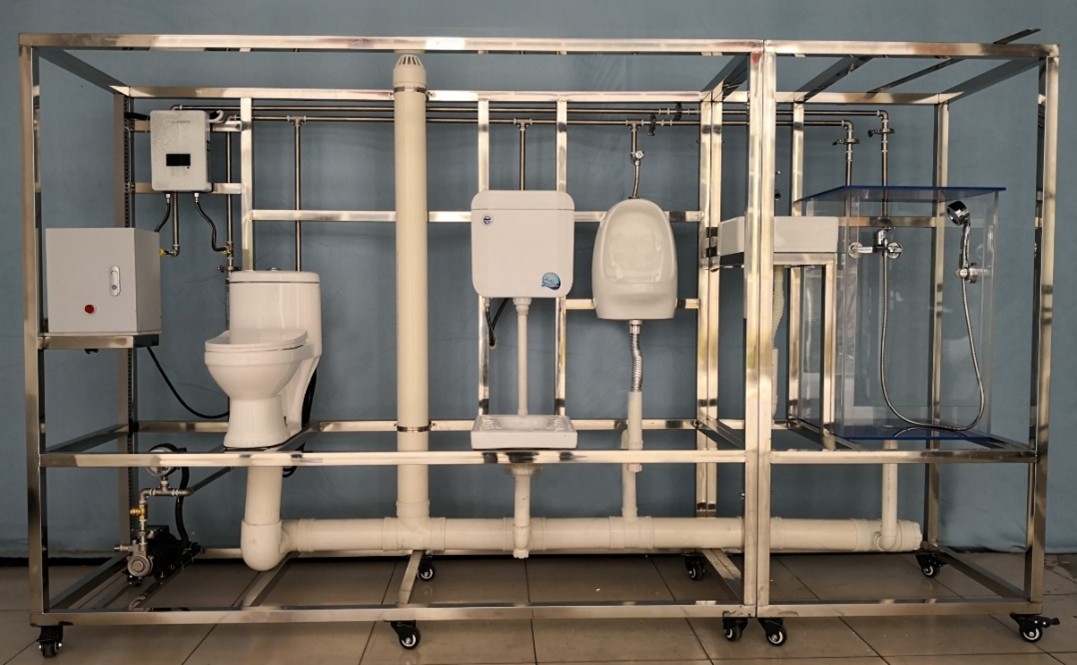

三、用水排水模块
一.实验目的
1.卫生设备安装教学演示；
二.技术参数：
1.故障设置：演示水循环，排水给水，管道安装等；
2.工作电源220V、安全保护：具有接地保护、漏电保护、过流保护；
3.电气线路安装要求：布置线槽，电源线、控制线等线材规范整理，具有绝缘、防弧、阻燃自熄等特点；
4.装置外形尺寸：3500mm×790mm×1900m。
三.主要配置
1.淋浴房主要由透明有机玻璃构成，里面装配花洒水龙头。
2.洗脸盘、大便器、小便器、蹲便器各一套知名品牌陶瓷卫浴组成。
3.排水系统由排水管道和水处理单元等组成。排水管路主要采用UPVC 管进行设计，可进行UPVC 管的切割、粘接、安装和通水试验操作。
4.冷水给水系统主要有给水箱、给水泵、给水管道、压力变送器、水龙头和淋浴头等组成。管路采用不锈钢复合管进行设计，可进行不锈钢复合管的切割、安装和通水试验操作；通过转子流量计可以完成用水量的计量。
5.热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR 管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节。
