一、产品特点
本实训装置主要由配电电路系统、室内给排水系统、热水供暖、燃气供气系统等四大系统组成。
本实训装置通过该装置的操作训练可考核学生掌握给排水设备安装与控制的综合能力，如管材切割与连接、管道安装、设备安装、电气安装、设备接线、故障排查等；同时，可培养学生的团队合作能力、工作效率、质量意识、安全意识、职业道德和职业素养等。
本实训装置根据建筑物行业中住宅和工业场所给排水工程、室内供暖系统的特点采用工程对象系统设计实训模型，适合建筑类、装潢装饰类、电气技术类职业院校、技工学校和职业培训机构等相关专业教学设备。
实训室安全保护系统完善，实时监测设备运行状态，具有漏电、过流、过压、欠压、缺相等保护功能。

二、技术性能
1、输入电源：单相三线AC220V±10% 50Hz
2、设备尺寸：长×宽×高 3200mm×1200mm×2100mm
3、系统容量：＜5kVA
4、安全保护：设有电流型漏电保护、接地保护，安全符合相关国家标准
5、控制电源：智能电源管理系统具有短路、过流、过压、欠压、失压、功率限定6大保护6、功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过清除故障后，才能上电成功
采用LCD液晶面板实时监控设备运行情况，提能实时监测电压、电流、功率、电能等参数，液晶触摸屏监测数值。
阀值值设备：短路、过流、过压、欠压、失压、功率等阀值设定
短路保护：保护设备电流大到3倍时同，0.3秒内瞬间跳闸
漏电保护：当漏电值到达设定值1％时，系统0.1秒内瞬间断电。
过载保护：防止设备着火保护，当负载到达设定值5％时，系统0.1秒内瞬间跳闸。
过压保护：有效防止设备损坏，当电压达到时270V时，系统0.5秒内瞬间跳闸。
欠压保护：有效防止设备损坏，当电压达到时165V时，系统0.5秒内瞬间跳闸。
强制故障锁定功能：发生故障导致跳闸时，人为无法上电，只能通过清除故障后，才能上电成功
故障查询：一键故障可查询历史故障源
故障测试功能：可在线测试出系统中不安全的用电功能，用一键故障可查询可排除故障源
手自动功能：手动、自动自由切换

三、系统特点组成。
1、采用工业4040直角铝材和网孔板组合模拟真实房间结构，安装器件方便。主要由建筑模型、电源箱、插座、照明灯、热源锅炉、散热器、阀门、供热管道、电路施工敷线材料、生活给水系统材料、生活排水系统材料、水暖系统材料及仪表等组成。
实训模型
2、系统主要由：生活给水系统、热水给水系统、排水系统、热水供暖系统、燃气管路实训系统、电气控制系统、工具配置等7大模块部分组成。基本包括了室内全部水、电、气系统。
（一）生活给水系统
主要有供水水箱、给水泵、给水管道、压力表、脉冲水表、水龙头、洗脸盆、坐便器、地漏和淋浴头等组成。管路采用不锈钢管进行设计，可进行不锈钢管和镀锌管的切割、安装和通水试验操作，通过脉冲式水表可以完成用水量的计量。给水水泵采用全自动自吸泵，自带压力开关、自动启停控制，保证阀门打开，水泵自动打开，阀门全关，水泵自动关闭。
▲供水水箱：采用不锈钢材质，尺寸为400×320×300mm（长×宽×高），带有过滤网。
▲全自动给水泵：功率0.35KW，单相AC220V供电。
▲水泵，水箱和脉冲水表采用一体化底板设计。

序号	设备名称	数量	主要技术指标
1	坐便器	1个
2	地漏	1个
3	洗脸盆	1个
4	水龙头	1个
5	脉冲水表	1个
6	压力表	1个
7	给水泵	1个
8	淋浴头	1个
9	钢管	6M	20MM
10	钢管接头	10个
11	PPR热水管	10M

（二）、热水给水系统
主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。
电加热锅炉：40L，具有防超温、防干烧、防超压、防漏电、防腐蚀等保护功能。

序号	设备名称	数量	主要技术指标
1	热水器	1	40L
2

（三）排水系统
主要有排水管道组成。排水管路主要采用UPVC管进行设计，可进行UPVC管的切割、粘接、安装和通水试验操作。

序号	设备名称	数量	主要技术指标
1	PVC管	10M	20MM
2	PVC管接头	若干
3	110PVC管	4M
4	110PVC管接头	若干
5	50PVC管	4M
6	50PVC管接头	弯头	1

（四）热水供暖系统
主要有电加热锅炉、散热片等组成，可以进行系统管道的安装，系统的安装主要包括垂直式单管上供下回式系统安装、垂直式单管上供上回式系统安装、垂直式单管下供下回式系统安装、垂直式双管上供下回式系统安装、垂直式双管下供下回式系统安装、水平式单管串联式系统安装、水平式单管跨跃式系统安装等，可以自由组装练习。

序号	设备名称	数量	主要技术指标
1	散热片	2
2	燃气热水器	1
3	阀门	2

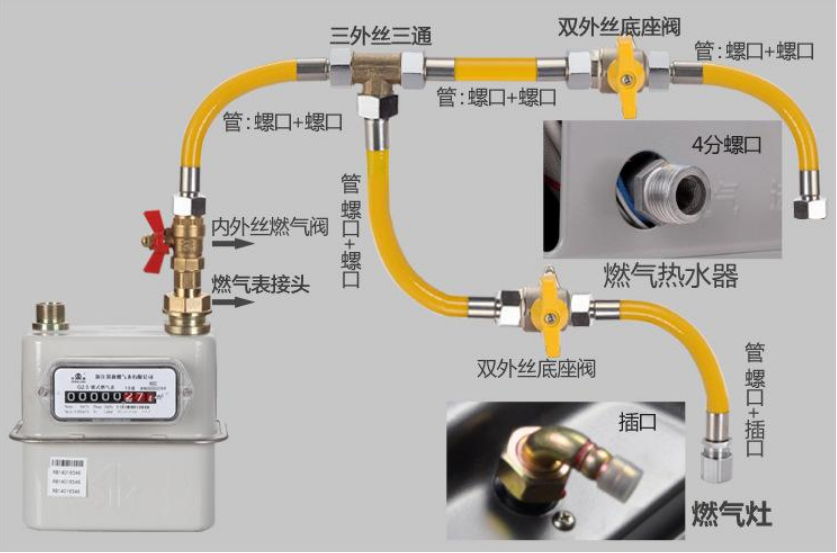

（五）燃气管路实训系统

本装置能进行家用燃气管路的的安装、连接、操作与使用的实训，能进行各种线路的设计和连接、元件的结构识别与安装、按线路图将各部分连线、设计并安装一个简易应用系统等操作实训。
设备配置

序号	设备名称	数量	主要技术指标
1	天然气不锈钢波纹管	2个	0.5m，4分接口
2	膜式燃气表	1个	G2.5
3	内外丝燃气阀	1个	/
4	三外丝三通	1个	/
5	双外丝底座阀	2个	/
6	液化气瓶	1个	自备

（六）电气控制系统
主要有配电箱、锅炉电源、水泵电源、照明电源、PVC管等组成，可以进行电路施工敷线练习。
（七）工具配置

序号	名称	数量	说明
1	工具推车	1套
2	管螺纹铰扳	1套
3	管子台虎钳	1套	（带支架）
4	PPR管剪刀	1套
5	热熔机	1套
6	钢锯	1套
7	锯条	1套
8	PVC胶水	1套
9	卷尺	1套
10	扳手	1套
11	管钳	1套
12	生料带	10套
13	十字螺丝刀、	1套
14	一字螺丝刀、万用	1套
15	电气控制箱	1套
16	锅炉电源	1套
17	电线	1.5*50M	红
18	电线	1.5*50M	M蓝
19	电线	1.5*50M	PE
20	插座	3

四、实训项目
1、电气系统安装规划
2、室内电气的接线安装
3、热水供暖管材、管件及附件的连接
4、热水供暖管道的试压、清洗及试运行
5、给排水系统图和控制电气原理图绘制
6、、不锈钢复合管、PPR、UPVC管的切割、套丝、熔接、连接。
7、配件和器件的安装
8、管道试压与通水试验
9、电气设备安装、接线与调试
10、淋浴房的航管道安装
11、坐便器安装
12、燃气、天燃气的安装
13、室内供暖系统方法、安装
14、家用燃气管路的安装与实训
15、家用燃气管路的漏气故障排查
16、燃气表的安装实训
17、燃气表的读表与计费实训

六、给排水系统工程仿真教学软件（具有软件著作权，网络版）
一、产品概述
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1—2006）《职业技能实训和鉴定设备通用技术规范》、城乡建设部、教育部相关专业教学大纲，为缓解我国土建施工类专业传统实验实训教学环节的不足、提高学生的职业技能水平而研制。内容包含建筑给水工程和建筑排水工程两个子系统，每个实训子系统含有若干项典型的实训步骤，以及教学资源、工程图纸、技术规范、安全交底、技术交底、项目进程和施工准备等实训模块。

名称	工程/项目	项目进程	实训模块	备注	模式
给排水及采暖工程施工工艺仿真系统	给水工程	挖管沟、安装立管套管、安装地下管道、安装一层立管和横管、安装二（三四五）层立管和横管、施工质量验收、水压试验等步骤进行	工程图纸、技术规范、安全交底、技术交底、教学资源、工作记录、施工准备（工具/设备库、物料场）、操作提示、项目进程、技术要求、快问快答、工具组合。教学资源中详细介绍以下工程施工及技术要求1.建筑中水工程。2.热水系统安装。3.卫生器具安装。4.室内采暖系统安装。	施工条件是主体施工完工(管道预留洞已按图预留好)，屋面防水工程完工，外墙抹灰完工后，按设计要求进行室内外给水管道施工（主立管明装，分管暗装）。材料符合设计及国家规范要求，采用PP-R塑料管。	文字、图片、三维演示
	排水工程	挖管沟、安装地下管道、安装二至五层立管和横管、安装五层立管及出屋面管、施工质量检查、灌水及通球试验等步骤		施工条件是主体施工完工(管道预留洞已按图预留好)，屋面防水工程完工，外墙抹灰完工后，按设计要求进行室内外排水管道施工。材料符合设计及国家规范要求。采用UPVC塑料管及管件。UPVC塑料管是硬聚氯乙烯管，不含增塑剂，PVC塑料管是聚氯乙烯管，含有增塑剂。	文字、图片、三维演示
	散热器采暖	放线挖地沟、安装立管套管、安装地下管道、安装供水回水立管、安装一至五层散热器、安装一至五层采暖管道、质量检查、水压试验、管道刷防腐漆及保温		施工条件是新建工程在主体施工完工（管道预留洞已经按照图纸预留好），屋面防水工程完工，内外墙及天棚抹灰完工，地面施工完成，卫生间散热器预留管道施工完成，卫生间防水施工完成，按照设计要求进行散热器采暖系统工程安装施工	文字、图片、三维演示
	地热采暖	放线挖地沟、安装立管套管、安装地下管道、安装供水回水立管、安装一至五层散热器、质量检查、浇混凝土前的水压测试、浇筑填充层混凝土及水压试验、管道刷防腐漆及保温等步骤		施工条件是新建工程在主体施工完工（管道预留洞已按图预留好），屋面防水工程完工，内、外墙及天棚抹灰完工，地面施工完，卫生间散热器预留套管施工完，卫生间防水施工完，按设计要求进行低温热水地面辐射供暖系统工程安装施工。	文字、图片、三维演示

二、软件特点
1. 情景性：全部训练在三维场景下进行，学生犹如进入真实的施工现场，真实感极强，弥补了下现场难的困难。
2. 过程性：软件以真实工程项目为例，以施工工艺为主线，以技术规范为指导，以设备与工具的使用为基础，重视养成性训练，具有很强的实用性。
3．交互性：软件贯彻以学生为主体的思想，设有项目进程、操作提示、工具准备、技术分析等，不仅可以供教师采用大场景环境演示教学，更可以在网络环境下由学生自主地按照进程与提示操作，突出了技能训练。
4. 完备性：软件重视教学设计，不同的知识单元含有诸如教学资源、技术规范、安全交底、技术交底、工程图纸等多种情境和技能训练教学模块。
5. 智能性：软件采用了数据库技术，设有操作记录，可随时记录学生的操作过程，以便学生自检与教师考核。
总之，本软件为国内首部以真实施工现场为职场环境的，以三维可视化虚拟仿真技术为主要特征的、完全基于交互性、过程性和智能化的土建施工类专业大型建筑施工仿真实训软件。
三、软件功能
1．演示功能
（1）演示功能所包含的教学内容
操作程序（顺序、步骤）演示——这种演示具有严格的顺序关系及操作标准；
操作方式方法演示——这种演示具有一定的选择性、逻辑性；
偶发事件演示——这种演示一般用于安全教育、故障处理内容，具有强烈的震撼作用；
错误操作结果演示——这种演示具有强烈的刺激作用，使学生产生深刻的记忆。
（2）演示功能所能实现的教学目标
示范性标准操作演示教学；
现场安全教育教学；
降低误操作频率教学。
（3）演示功能所能实现的教学效果
通过演示使操作者熟悉操作程序（顺序、步骤）；
通过演示使操作者了解操作过程逻辑关系；
通过演示使操作者高度重视安全操作与安全生产；
通过演示使操作者牢记现场误操作所带来的严重后果。
2．互动功能
（1）互动功能所包含的教学内容
利用多媒体手段，生动再现课堂教学内容；
利用鼠标、键盘的操作，对屏幕画面仿真实物实施理想的自主操作，实现实操实训前的计算机仿真导训教学，其教学内容与实操实训一致。
（2）互动功能所能实现的教学目标
巩固课堂教学内容；
实现计算机仿真导训。
（3）实现计算机仿真导训的重要意义
实现个性化教学；
选择最佳实训教学方案；
全面提高实操实训效果；
缩短实操实训时间；
提高实操实训安全性；
减少实操实训投入；
降低实操实训污染。
（4）互动功能所能实现的教学效果
通过完整生动再现课堂教学内容，使学生对课堂教学内容加深理解，并充分记忆；
通过教学设计中各个“实训点”的再现，实现导训教学效果。
四、技术参数和性能指标
性能指标是指响应时间、事务处理速率和其他与时间相关的技术要求：
1.单件事务或单个用户：无故障成功完成事务处理，处理结果的时间不多于1秒。
2. 多个事务或多个用户：在设计空量的多个用户并行访问的条件下，故障成功完成事务处理，处理结果的时间不多于3秒。
3. Web页面(带宽1M/秒)的平均响应时间不能多于5秒，响应时间以页面显示完成为准；局域网页面平均响应时间不能多于2秒，音频、图像、视频、动画从下载到显示的时间不得多于30秒(不考虑网络因素)。
4. 系统自动下载运行环境所使用到的插件，系统给出所用到的插件网络连接地址，提供给不能正常显示的用户系统。
5. 客户端通过IE浏览器运行本程序时，单个二维进程CPU占用率不超过10%。单个三维进程CPU占用率不超过20%。

返回顶部 ↑

相关产品： 支付宝, 百度,

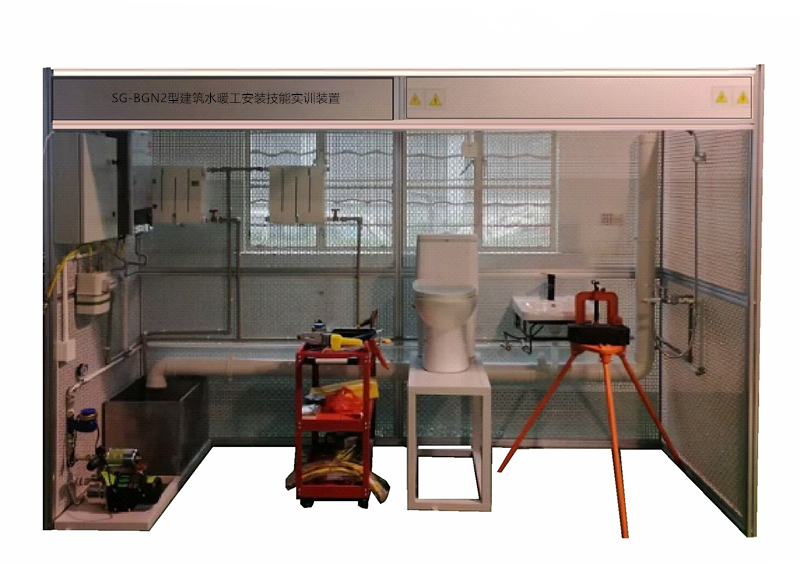

SG-BGN2型 建筑水暖工安装技能实训装置
