SG-LY29 建筑消防系统实训装置
一、系统简介

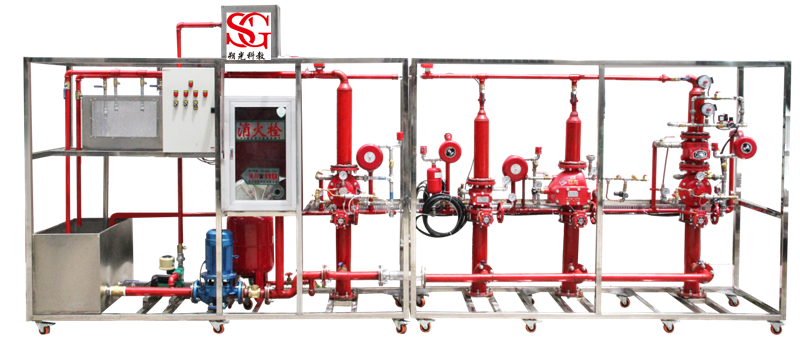

本实验系统分为自动喷水灭火系统、消火栓系统及消防报警联动控制中心两部分，如图所示：
1)消火栓系统布置成临时高压系统，由低位消防水箱，屋顶消防水箱，消防水泵，稳压增压设备，消火栓箱，水带，水枪等组成。可以演示消火栓系统的基本组成，以及火灾发生时系统的启动与运行原理；
2）自动喷水灭火系统与消火栓系统共用低位消防水箱与屋顶消防水箱，并由消防水泵、稳压增压设备，气泵、湿式报警阀，干式报警阀，雨淋报警阀，预作用报警阀，水流指示器，喷头，末端试水装置组成完整的自动喷水灭火系统，可以演示湿式自动喷水、干式、雨淋、预作用灭火系统的组成与工作原理。
3）消防报警联动控制中心实现消防报警探测器自动控制消防泵启停及压力开关、水流指示等动作联动消防报警及控制消防泵启停功能。
二、系统模块组合方案
本建筑消防演示系统消火栓与自动喷水灭火系统报警阀前部分合用，报警阀后可分为消火栓灭火系统与湿式自动喷水灭火系统，也可根据要求将自动喷水灭火系统做成干式自动喷水灭火系统、预作用式系统自动喷水灭火系统，水喷雾式自动喷水灭火系统，水幕式自动喷水灭火系统，具体模块组合方案见下表所示。
二、系统模块组合方案
建筑消防系统模块
|
序号 |
设备名称 |
功能简介 |
|
1 |
低位水箱 |
演示系统水源 |
|
2 |
屋顶水箱 |
临时高压系统前期水源 |
|
3 |
消防控制柜 |
消防系统电气控制 |
|
4 |
消防水泵 |
消防系统增压供水 |
|
5 |
增压稳压设备 |
消防系统加压、稳压 |
|
6 |
消火栓灭火模块 |
演示消火栓灭火系统组成工作原理 |
|
7 |
自动喷水灭火模块 |
有机玻璃柜 |
喷头工作区 |
|
湿式自动喷水灭火模块 |
湿式喷水灭火系统结构与动作演示 |
|
干式自动喷水灭火模块 |
干式喷水灭火系统结构与动作演示 |
|
预作用式自动喷水灭火模块 |
预作用喷水灭火系统结构与动作演示 |
|
雨淋自动喷水灭火模块 |
雨淋喷水灭火系统结构与动作演示 |
|
电控柜 |
自动喷水灭火系统电气控制 |
|
8 |
消防报警联动系统 |
消防报警联动系统 |
三、主要配件
|
序号 |
设备名称 |
功能、参数 |
单位 |
数量 |
备注 |
|
1 |
不锈钢框架 |
深*高*宽（800*2200*2400mm）+（800*2200*2000mm） |
套 |
1 |
|
|
2 |
不锈钢储水箱 |
＞210L |
套 |
1 |
|
|
3 |
压力罐 |
50L |
只 |
1 |
|
|
4 |
立式管道泵 |
DN50，AC380V，功率3kw，扬程33米，流量8吨 |
台 |
1 |
|
|
5 |
稳压泵 |
DN25，AC220V，功率550w，流量2吨，扬程35米 |
台 |
1 |
|
|
6 |
消防栓箱 |
消防喉管，水带，水枪，消防栓 |
套 |
1 |
|
|
7 |
湿式报警阀组 |
DN100，包含延迟器、压力开关和水力警铃 |
套 |
1 |
|
|
8 |
干式报警阀组 |
DN100，包含接气装置，气压维护装置，单向阀，截止阀，气压表等 |
套 |
1 |
|
|
9 |
预作用式阀组 |
DN100，包含充气电控箱，空气维护装置等 |
套 |
1 |
|
|
10 |
雨淋阀组 |
DN100，包含水力警铃、压力开关 |
套 |
1 |
|
|
11 |
充气泵 |
AC220V |
台 |
1 |
|
|
12 |
水雾水幕喷头 |
|
只 |
2 |
|
|
13 |
水流指示器 |
灵敏度：15-37.5L/mim |
只 |
2 |
|
|
14 |
玻璃球洒水喷头 |
68℃温级 |
只 |
2 |
|
|
15 |
电控柜 |
控制器、指示灯、开关、报警器等 |
套 |
1 |
|
|
