一、技术规格：
外型尺寸:长600mm,宽530mm,高1800mm
电压/功率:交流220V/50W
配套设备:6U网络压接线实验仪1台、6U网络跳线检测及故障演示仪1台、3U光纤故障模拟箱1台、6U光纤配线端接实验仪1台、网络理线环2个、8口PDU电源插座1个、100回110型通信跳线架2台、24口网络配线架2台、24口光纤配线架1台、零件/工具盒1个、电源地插1套。

二、产品特点

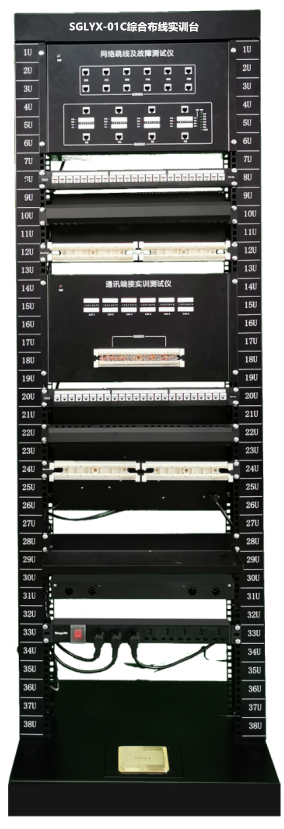

1）装置选用19英寸开放式落地型机架，外形尺寸：长0.6米，宽0.53米，高1.8米。机架下部有4个地脚螺丝固定，保证设备牢固，能够承受实训打线冲击力。
2）6U机架式带彩色LED色块显示功能的网络压接线实训测试仪（彩色LED色块显示灯，共96个）1台，每芯线端接对应彩色LED发光块，直观持续显示端接连接状况和线序，分48组共有96个发光色块，同时显示6根双绞线全部端接情况，直观判断通信网络双绞线的跨接、反接、短路、断路等故障。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
3）彩色LED显示功能的网络跳线检测及故障演示仪1台，对应彩色LED发光块显示RJ45接头两端压接线端接的连接状况和线序。每根跳线对应8组16个彩色LED发光色块，直观持续显示连接状况和线序，分为32组共有64个发光色块灯，并设有线缆类型、组别、故障类型提示灯，可快速同时检测出4根跳线压接情况。故障模拟演示功能，设置6组（正确、反接、跨接、断路、交叉、短路）常见网络布线正确与故障类型。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
4）3U光纤故障模拟箱1台，装有SC-SC、LC-LC适配器，模拟光纤的交叉、开路等故障。
5）6U光纤配线端接实验仪1台，8路多种光纤跳线和链路同时测试功能，配置的LED指示灯具有持续和间断闪烁两种显示功能，直观测试各种光纤跳线和复杂光纤链路通断。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。

三、实训功能
1）能够进行网络双绞线配线和端接实训，每台设备每次端接6根双绞线两端，每根双绞线两端各端接线8次，每次实训每人端接线实训共计96次。
2）可制作和测量4根网络跳线，测试仪设有对应指示灯组，自动同时显示出4根网络跳线线序及类别（屏蔽/非屏蔽、几类线、几芯线），压接是否正确，执行标准（568A或568B），故障类型等结果。
3）能够进行25对大对数电缆的端接原理和技能实训。设备必须能够进行大对数电缆配线和端接实训，每台设备每次端接大对数电缆的两端，每次实训每人端接线100次。每芯线端接有对应的指示灯直观和持续显示端接连接状况和线序，共有100个指示灯分50组，同时显示大对数电缆的全部端接情况，能够直观判断大对数电缆的跨接、反接、短路、断路等故障
4）能够8路多种光纤跳线和链路同时测试功能。
5）开放式机架的立柱具有桥架布线实训功能和安装网络插座功能。
6）设备两侧立柱预设20个Φ25穿线孔，能够实现PVC管/钢管暗埋穿线模拟实训功能。
7）与网络配线架、通讯跳线架组合进行多种端接实训，仿真机柜内配线端接实训。
8）具有实训考核评定功能，设备内置WIFI无线信号或者RS485传输模块，教师可通过上位机考核系统，实时监测多组学生实训情况，同时支持各类技能大赛现场实施评判、管理、打印功能。
