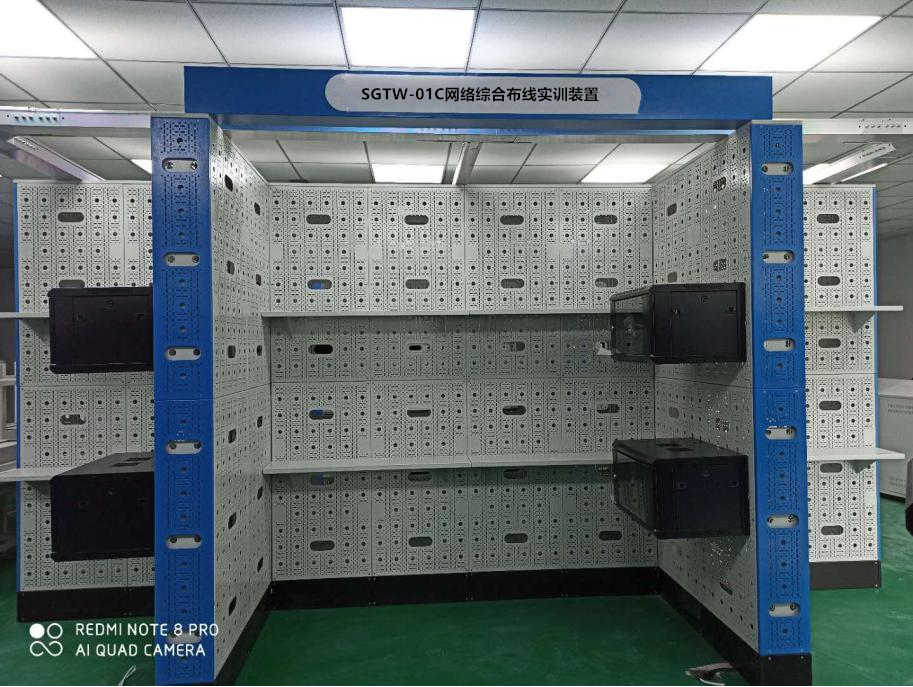

SGTW-01C全钢结构的综合布线实训墙
一、产品技术规格
外形尺寸:标准模块化仿真墙体,才用全钢结构,可以组成各种结构,单组模块长1200mm×240mm×2600mm。
产品重量:500KG
产品组成:钢制墙体、6U墙柜、住宅信息箱、开放式桥架、电源系统
实训规模:每个实训墙面满足4-6名学生同时实训,每两个墙面形成1个模块L型区域,8个模块满足8组学生32-48人同时或者交叉进行综合布线7个子系统工程实训
实训项目:全钢结构大型模拟建筑物(群)仿真实训设备,按照1:10比例全仿真模拟一栋三层大楼内部结构,实现综合布线七大子系统实训环境。可按实验室境自由搭建。可以同时进行8个工作区、水平、垂直、设备间、进线间、建筑群等综合布线七个子系统布线实训。可以进行住宅信息箱的安装实训,包括墙面明装,墙体中嵌入式安装等,能够扩展为视频监控系统、消防报警、安防报警、智能家居、智能化工业监控等系统实训平台。
安装布局: 等多种外形方式,根据教学需要和实训室大小进行自由搭建和组合。
二、产品特点
1)装置采用全钢结构,模拟一栋建筑楼宇内部真实环境,除可进行综合布线工程技能实训外,也适合于智能楼宇安防监控实训使用。采用2.0mm优质冷轧钢板,内置各种网络设备、插座、线槽、机柜等安装孔,保证20000次无尘重复操作;仿真墙内部采用高强度龙骨支架支撑,所有钢板通过高强度铆钉固定在龙骨支架上,墙面平整无任何凹槽,模块化组合安装,装置可全封闭,也可根据教学需求,实训装置背部全开放,学生可以直观看到墙体的内部,可在墙体内部根据教学需要,进行各种路由暗管安装。可视面积为≥6.24平方米。安全可靠,无尘化操作。如:8模块装置可同时或者交叉模拟网络综合布线工程的8个工作区、8个设备间、8个垂直、8个水平、8个管理等子系统实训。模块化设计,能按教室尺寸合理布局,适合任意楼层安装。
2)装置专门为网络布线及应用工程技术课程实训设计,墙面由多块长1200mm,宽600mm,厚2.0mm冷轧钢板制造而成,表面喷塑处理。背部嵌入M6螺孔≥72个,分为12排,每排6个,螺孔间距≥100mm。适合用M6螺丝快速安装网络机柜、线槽和线管等设备与器材。预设M6高硬度螺孔、Φ6.5通孔、每张墙面预留大量Φ5X20mm条孔,孔距25mm,其中横向排列孔24排≥248个,纵向排列10列≥436个,适合用M5、M4、M3螺丝安装和固定信息技术类、物联网类、网络安防系统安装与维护类、电工电子类的设备和器材。墙面预留Φ25穿线孔≥60个,分为11排六列,适合Φ20、Φ16等PVC或波纹管穿越布线。墙面预留Φ60X150手孔≥3个,分为3排,手臂能够轻松穿过,适合实训在背面安装螺母,也适合穿越安装100X50mm弱电桥架操作。
3)每个实训角区域安装有楼层模拟板+支架2套,模拟三层建筑结构,每个角型区域配套2-3套,8个角共计16-24套6U实训机柜,冷轧钢板,坚固耐用,机柜五面设有16个Φ25进出线孔,钢化玻璃门。
4)每个角区域配套住宅信息箱1套,长320毫米,宽160毫米,高240毫米,全钢结构,包含9英寸1U 6口超五类非屏蔽配线架2个、9英寸1U 8口SC 光纤配线架1个、9英寸1U 1进四出闭路电视配线架1个。装置可搭建各种网络永久链路、信道链路平台,能够扩展为监控系统、报警、智能楼宇系统实训平台。
三、实训功能
1)能够模拟进行多种综合布线路由设计和实训操作
2)能够进行各种线管、线槽的明装或者暗装方式的安装布线实训
3)能够模拟三层楼宇结构、结合配套机柜,可模拟综合布线系统七大子系统真实工程环境
4)结合易训其它实训设备,能够模拟各类双绞线、室内外光纤敷设、链路、端接测试实训
5)具有综合布线垂直系统、水平子系统、工作区子系统、设备间子系统等内容的展示功能
|
