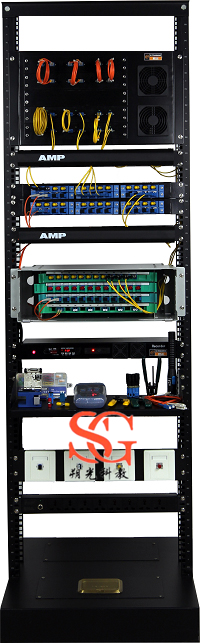

SGLYX-01F全光网配线端接实训装置
一、技术规格：
外型尺寸:长600mm,宽530mm,高1800mm
电压/功率:交流220V/50W
配套设备:6U光纤配线端接实验仪1台、网络理线环2个、8口PDU电源插座1个、12口SC+12口ST组合式光纤配线架2台、48口SC光纤配线箱1台、光纤信息插座4个、机架式数码播放器1台、零件/工具盒1个、电源地插1套。
二、产品特点
1）装置选用19英寸开放式落地型机架，外形尺寸：长0.6米，宽0.53米，高1.8米。机架下部有4个地脚螺丝固定，保证设备牢固，能够承受实训打线冲击力。
2）6U光纤配线端接实验仪1台，8路多种光纤跳线和链路同时测试功能，配置的LED指示灯具有持续和间断闪烁两种显示功能，直观测试各种光纤跳线和复杂光纤链路通断。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
3）配置48口光纤配线箱(ODF)、12口SC+12口ST组合式光纤配线架、多种光纤信息插座，能够同时搭建多路多种复杂光纤链路，进行光纤熔接和冷接实训，光纤通信工程施工安装与测试实训。
4）配置了常用工程器材，包括组合式光纤配线架，48口光纤配线箱，SC、ST、FC、LC等多种光纤耦合器，多种光纤信息插座等专业器件，达到理论教学与工程相结合的良好效果。
5)本实训设备满足世界技能大赛及全国职业院校技能大赛“网络布线”赛项竞赛要求。
三、实训功能
1）装置可进行光缆配线和熔接实训、光纤性能测试实训
2）两个光纤配线架之间相互连接进行熔接操作实训，也能与其它光纤配线架相互连接进行熔接操作实训，既能安装室外光缆，也能安装室内光缆
3）能够进行光纤、光缆识别实训，光纤熔接工具识别实训，光纤接续操作实训，光纤端子与光配线架和机柜拆装实训，盘纤操作实训
4）光纤跳线连接操作实训，多模光纤性能测试实训，单模光纤性能测试实训
5）开放式机架立柱具有桥架布线实训功能和安装网络插座功能
6）设备两侧立柱预设20个Φ25穿线孔，能够实现PVC管/钢管暗埋穿线模拟实训功能
7）具有实训考核评定功能，设备内置WIFI无线信号或者RS485传输模块，教师可通过上位机考核系统，实时监测多组学生实训情况，同时支持各类技能大赛现场实施评判、管理、打印功能。
|
