一、产品概述
楼宇智能化工程技术技能实训考核装置是为职业院校、职业教育培训机构研制的楼宇智能化技术实训考核设备，根据智能建筑行业楼宇智能化的特点，在接近工程现场的基础上，针对实训教学进行了专门设计，包含了计算机技术、网络通信技术、综合布线技术、DDC技术等，强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。它适合楼宇智能化工程技术、机电安装工程等相关专业的教学和培训。
该系统在结构上以智能建筑模型为基础，包含了智能大楼、智能小区、管理中心和楼道等典型结构，涵盖了对讲门禁、安防、视频监控、消防、综合布线和DDC监控照明六个系统，各系统既可独立运行，也可实现联动。通过此系统进行项目训练，检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。

二、系统结构与组成

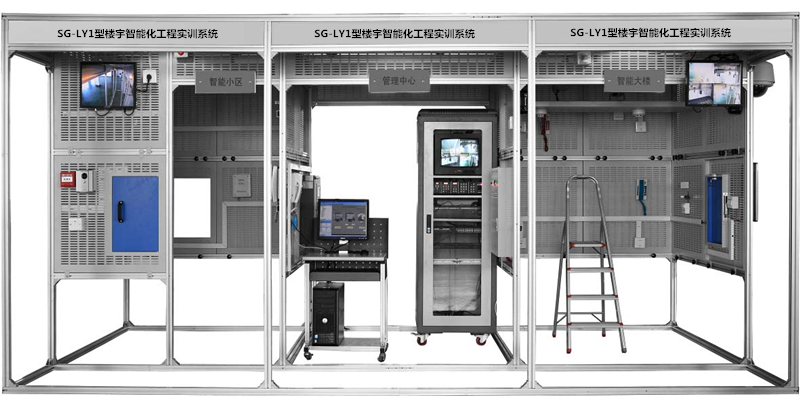

楼宇智能化工程实训系统采用智能建筑模型，包含智能大楼、智能小区、管理中心和楼道等功能区域。系统设有总电源箱、安防控制箱、、DDC控制箱。
智能大楼设计为两层结构，可实现、视频监控和综合布线系统的工程训练。
楼道和智能小区分别设有单元门和单户门，可实现智能小区对讲门禁系统的设备安装等工程训练，实现单元和单户可视对讲功能；7寸人脸识别门口机，7寸室内触摸分机。
管理中心实现智能小区和智能大楼的集中监控和管理，包含了管理中心机、视频监控台的管理设备。
在智能大楼、管理中心区域内，
在智能大楼、管理中心和楼道各区域内，安装典型监控器材（各类型的IP高清高速球云台摄像机、IP高清枪型摄像机、IP高清半球型摄像机等），实现主要出入口和关键区域视频监控，设有三台监视器，其中两台22寸液晶监视器、一台22寸液晶显示器。
在智能建筑模型周围安装红外对射、智能小区内的房间窗户装有幕帘探测器实现智能建筑行业典型周界防范。
各功能区域之间采用工程桥架实现系统连接。

三、主要技术性能
1.输入电源：单相三线AC220V±10% 50Hz
2.工作环境：温度-10℃～40℃ 相对湿度≤85% （25℃）海拔≤4000m
3.装置容量：≤1kVA
4.安全保护：具有漏电压、漏电流保护，安全符合国家标准

四、通过项目任务实施，可考察的职业能力
1.楼宇智能化工程设计能力
2.消防报警系统设计、安装施工与调试能力
3.视频监控系统设计、安装与调试能力
4.对讲门禁及室内安防系统设计、安装与调试能力
5.综合布线系统施工能力
6.智能一卡通系统的设计、安装及调试
7.DDC监控系统的设计、安装及调试
8.监控软件组态、通讯和运行能力
9.智能建筑系统故障诊断与调试能力
10.DDC上位机软件的安装、操作实训
11．DDC设备开发控制箱的操作、接线、组态、监控实训
12．中央空调一次回风实训系统操作、接线、组态、监控实训
13. 给排水控制实训系统系统操作、接线、组态、监控实训
14.智能家居控制系统的安装调试

五、楼宇智能化工程技术技能实训考核术平台
1.基本规格

序号	项目内容	规格、技术指标	单位	数量
1	智能建筑模型	由铝合金型材框架和安装布线网孔板组成，4660mm×2220mm×2330mm（长×宽×高），分为智能大楼、智能小区、管理中心和楼道等区域，智能大楼设计为两层结构，器件采用自攻螺丝和工程塑料卡件配合安装。	台	1
2	安装布线网孔板	780mm×750mm	块	26
		710mm×260mm	块	1
		1500mm×260mm	块	3
		1500mm×500mm	块	3
3	总电源箱	空气开关	套	1
4	安防控制箱	AC24V、DC12V/5A、DC18V/1.5A	套	1
5	消防控制箱	DC24V/2A、24V继电器	套	1
6	DDC控制箱	DC24V/5A	套	1
6	DDC控制箱	24V继电器	套	1
7	电脑桌	600mm×600mm×800mm	台	1
7	电脑桌	（长×宽×高）	台	1
8	钢凳	Φ300mm×450mm	把	1
8	钢凳	（圆×高）	把	1
9	铝人字梯	900mm×250mm×1200mm	把	2
9	铝人字梯	（长×宽×高）	把	2
10	工程塑料卡件	20mm×10mm×11mm	个	500
10	工程塑料卡件	（长×宽×高）	个	500
11	计算机	ntel 酷睿i5 双核CPU；主板：Intel H61 芯片组；内存≥4G DDR3 1333,最高支持8GB；显卡：HD8350或GT620 1G独立显卡；显示器：19寸宽屏LED液晶；内装操作系统，LonMarker编程软件，力控组态软件	套	1
2.系统配置
一、对讲门禁系统
序号	设备名称	设备型号	单位	数量
1	7寸IP数字管理中心机	ET-366SGSC-L	台	1
2	7寸IP数字门口机（人脸识别功能）	ET-366SD7	台	1
3	电源	ET-366SP	台	1
4	7寸IP数字室内机（触摸款）	ET-366M5-F	台	4
5	管理后台软件	ET-366SGM	套	1
6	SPOE交换机	ET-366SPOE8	台	1
7	连接线		套	1
8	IC写卡器		台	1
9	人脸采集摄像头		台	1
10	非接触卡 IC		张	1
11	电插锁		只	1
二、消防系统
序号	设备名称	设备型号	单位	数量
1	火灾报警控制器	GST-200	台	1
2	点型感烟火灾探测器	G3	只	1
3	点型感温火灾探测器	G3N	只	1
4	探测器通用底座	DZ-02	只	2
5	手动报警按钮	GST-9122	只	1
6	消火栓报价按钮		只	1
7	声光报警器		只	1
8	隔离模块		只	1
9	单输入模块		只	1
10	单输入输出模块		只	1
11	电子编码器		只	1
12	火灾显示盘	ZF-101	台	1
13	直控盘终端器		个	6
三、安防系统
序号	设备名称	设备型号	单位	数量
1	门磁开关		只	1
2	家用紧急求助按钮		只	1
3	被动红外空间探测器		只	1
4	被动红外幕帘探测器		只	1
5	燃气探测器		只	1
6	主动红外对射报警器		只	1
7	声光报警器		只	1
四、视频监控系统
序号	设备名称	设备型号	单位	数量
1	1080P高清高速球型云台摄像机		台	1
2	1080P高清一体化枪型摄像机		台	1
3	1080P高清红外半球摄像机		台	1
4	22寸彩色监视器		台	1
5	22寸液晶显示器		台	1
6	NVR硬盘录像机		台	1
7	存储硬盘	1T	只	1
8	24口POE交换机		台	1
9	超五类非屏蔽电缆		米	100
10	电源线		米	100
五、综合布线系统
序号	设备名称	设备型号	单位	数量
1	RJ45超五类配线架	普天		1
2	以太网交换机	TP-LINK		1
3	电话程控交换机	国威4进16出		1
4	110配线架	普天		1
5	电话模块			10
6	超五类网络模块			10
7	电话机			2
8	RJ11 水晶头			1
9	RJ45 水晶头			1
10	超五类网络电缆			1
11	三类电话电缆			1
12	模块面板			10
13	语音面板			10
六、DDC监控系统
1	LonWorks DDC设备开发控制箱	学生能熟练掌握Node Builder软件的使用和开发LonWorks节点的过程，以及基于神经元芯片（Neuron Chip）的外围电路设计。主要由双绞线通用控制模块、多种输入接口，输出接口、数据转换接口等模块组成。	套	1
2	中央空调一次回风实训系统	中央空调一次回风实训系统采用Lonworks DDC控制完成对两个模块的自动化控制，采用工业组态软件完成系统监控。通过该模块的实训操作，可强化训练学生的DDC编程和工业监控系统设计能力，多个系统之间还可以进行Lonworks网络组网、系统集成等技术的强化训练。主要配置有新风阀、压差开关、盘管、防冻开关、加湿器、送风机（包括配电箱）、温湿度传感器等。可完成一次回风空调机组的“回风温度控制”、“回风湿度控制”、“风阀控制”、温/湿度/运行状态监控”、“定时启/停控制”、“保护监控”、“报警控制”、“联动控制”等功能。	套	1
3	给排水控制实训系统	给排水控制实训系统采用模拟控制方式，主要配置有给水泵（两台）、排水泵、供水箱高/低报警水位、集水坑高/中/低位传感器、压力变送器等。可完成给排水系统的“水位监测”、“水泵启/停”、“设备运行状态监控”、“报警控制”等功能。	套	1
4	DDC控制器	EHS	套	2
5	Lonmaker编程软件		套	1
七、智能一卡通系统
1	电控锁		只	1
2	门禁一体机（带软件通讯功能）IC		台	1
3	出门按钮		只	1
4	考勤机 IC（带软件）		台	1
5	消费机 IC（带软件）		台	1
6	IC消费发卡器		台	1
7	IC卡 M1卡		张	10
八、物联网智能家居控制系统（具有二次开发功能，投标提供样品）
1	智能家居控制器		块	2
2	多功能面板		块	2
3	节能灯控制主板		块	2
4	节能灯		套	2
5	空调	（只含室内机）	台	1
6	电视机		台	1
7	智能插座		只	2
9	红外转发器主板		块	1
10	4G路由器		台	1
11	空开、漏电保护		套	2
12	电源/5A		套	2
13	排气扇控制主板		块	1
14	排气扇		台	1
15	智能插座主板		块	1
16	电饭锅		台	1
17	电茶壶		台	1
18	烟火探测器		只	1
19	可燃气体探测器		只	1
九、工业智能互联网系统（提供样机演示）
1	采集与通信模块	模块可以通过 RS-485 接口，利用 ModbusRTU 协议采集仪表和 PLC 的数据，再将数据按照物联网服务器平台的协议进行打包，然后通过4G模块或网口模块上传到服务器平台进行数据解析并显示，同时服务器平台可以发送相应的控制指令到通信模块，完成对应的ModbusRTU设备或者对扩展板模块进行数据传输。	套	1
2	物联网底板	该模块作为智能物联网模块的桥梁，上面搭载了24V电源输入端子、3.3V电源转换集成电路、固件更新接口、网络模式切换按钮、两路 RS-485 接口、与4G模块相兼容的单排母接口、与主控模块兼容的双排母接口、与扩展板相连的排线口、与网口模块相连的过孔以及与指示灯面板相连的通孔与焊盘。该模块设计集成度超高，兼容性好，在产品损坏更换或硬件模块更新时可以直接将模块替换而无需更换底板。	套	1
3	网口模块	模块采用ARM内核，支持TCPServer、TCP Client、UDP Client、UDP Server、Httpd Client多种工作模式，支持Modbus网关功能。模块用于实现串口到以太网口的数据的双向透明传输，模块内部完成协议转换，数据包，通过简单设置即可指定工作细节。网口参数可以通过内置网页也可以通过设置软件或串口发送AT指令的方式进行设置，一次设置永久保存。采用双网口结构,分为外网口与内网口。外网口用于与外网连接将信息发送到云端服务器平台，内网口用于MosbusRTU 协议与MosbusTCP协议相互转换，可用于兼容仅支持ModbusTCP协议和网口相连的设备。	套	1
4	4G 模块	模块采用4G通信模组与Arm Cortex-M0+；内核的低功耗控制器相集成的4G模块，模块是一款带分集接收功能的4G多模全网通无线通信模块，该模块支持LTE-TDD/LTE-FDD/TD-SCDMA/WCDMA/GPRS 五模。模块支持多输入多输出技术（MIMO），即在发射端和接收端分别使用多个发射天线和接收天线，使信号通过发射端与接收端的多个天线传送和接收，从而降低误码率，改善通信质量。整体的4G模块利用Arm Cortex-M0+内核控制实现4G模块自动运行，故障重启，断开连接，参数修改与保存等功能。	套	1
5	核心控制模块	核心控制模块由Arm Cortex-M4内核高性能微控制器及外围电路组成，运行主频可达168MHZ，模块配有固件烧录口，方便调试。模块控制固件采用了FreeRTOS实时操作系统，具有源码公开、可移植、可裁减、调度策略灵活的特点，可以方便地移植到各种单片机上运行。模块利用FreeRTOS 实时操作系统实现分任务管理，使程序处理效率大大增加。	套	1
6	扩展板模块	该模块由4路继电器输出接口，4路输入检测接口，指示灯以及电源接口组成，主要用于配合采集与通讯模块工作，达到服务器平台远程控制继电器输出，从而控制继电器上的用电器通断。	套	1
7	智能电力仪表	单相，585通讯	只	1
8	物联网云平台	可选择4G移动网络TCP/IP连接和网口TCP/IP连接两种通信方式连接到物联网云平台。	套	1
3.工具及配件
序号	名称	内容	单位	数量
1	工具	包含网线钳、打线钳、线缆测试仪、小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等通用或专用工具。	批	1
2	耗材配件	包含PVC线槽、RJ11水晶头、RJ45水晶头、BNC视频接头、23芯线(红、黑)、16芯线(黄、白)、网线、电话线等。	批	1
