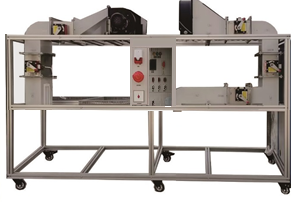

一、系统概述：
通风排烟系统实训装置根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。
防烟排烟系统实训装置由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成
二、系统功能：
1、通风排烟系统实训装置根据防烟排烟系统要求，按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。
2、防烟排烟系统实训装置由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成）。
3、风系统的完整性：与实际中的通风系统、控制功能、保护功能、显示功能完全一致。
4、系统与真实的通风排烟系统，风系处理系统原理相同，微型化展示了通风排烟系统的特点，结构及控制方法。
5、要求装置可以直观展示通风系统的系统结构、工作原理，便于教师的演示讲解及学生对课本知识的理解掌握。装置要求结构合理、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
6、通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
三、技术指标要求
1、输入电源：AC～380V±10% 50Hz。
2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m。
3、装置容量：＜3.8kVA。
4、系统整体尺寸：≤2000mm×600mm×1500mm。
5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。
6、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m。
四、主要配置及参数
局 系统主要由模拟房间配备系统、模拟通风排烟系统、铝型材框架、控制柜、实验台智能控制模块等组成。
1、模拟通风排烟系统：
由加压送风机、加压送风管道、排烟风机、自动排烟防火阀、280防火阀及70防火阀排烟口等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。
1）加压送风机采用多翼式离心风机。
2）加压送风管道采用不燃材料制作，加压送风口用常闭式，采用手动或电动开启控制方式。
3）排烟风机采用轴流风机，能在280度条件下工作不小于30Min。
4）排烟防火阀，安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。
5）280防火阀2套，由控制执行器、不燃材料制作而成。
6）70防火阀排烟口1套，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态，火灾时需要排烟时手动或电动打开。
7）火灾探测器、报警器及报警按钮，用于火灾工况下自动报警。
3、铝型材框架：
采用≥40mm×40mm的铝型材，框架尺寸≤200mm×600mm×1500mm。
4、控制柜：
1）内含总控模块：采用工业管理终端与数字量模块从站模块连接，作为一个操作站，可以进行基本参数的修改和监控。内含电力控制系统、控制监控系统、接触器、热保护器等控制元件，
2）继电器模块：安装有中间继电器（AC220V），交流接触器（AC220V），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对通风排烟实验设备进行过程控制。
5、消防控制模块
本模块可控制整机工作环境，确定系统的工作稳定，可保护学生实训时的稳定和安全，关键时可切断总电源。
1）消防控制模块可检测、监控装置系统的交流电源的电压，在测量过压时，设备过载保护能够采集被监控设备交流电源的电流值，在测量过流值时，设备过载保护能够采集被监控设备交流用功功率温度、在测量过温时，设备过载保护。
2）软件平台：
电流、电压、温度、并通过CAN /GSM通讯上传到监控主机或监控云平台，监控主机或云平台可以判断被监控电源的运行状态，如电压，电流，电流和温度。
3）工作电源： 额定电压AC220V，功耗正常监视状态≤2W，报警状态≤2.5W。
4）监控报警过压（115%），欠压（80%）过流，电流（50~1000mA）。
5）温度：50-120度、漏电报警：50-1000MA连续可调、漏电报警通道：1路、温度报警：4路。
（6）电流检测通道：1路、电压检测通道：3路。
（7）报警方式：APP远程报警触点容量AC 220V/3A ，DC 30V/3A。
（8）通讯接口：通讯/GPRS通讯(选配)有效通讯距离≤1km。
（9）通过手机可下载APP软件控制系统，或者电脑通过软件监控。
（10）传感器:电流互感器及电流互感器：使用2000:1。如果实际使用互感器和产品配置不同，多路温度传感器使用的是100K特性的热敏电阻。
（11）功能显示：可显示电压、电流、功率。
（12）无线传感器:电压：3.6V。待机电流：20MA.报警电流产250MA、低压报警：30天、通信方式：GSM、接收灵敏度：-129dBm、无线标准。
（13）内置无线网络信号发射，可连接4G网络，不再需要另外增加通信成本。
五、实训项目要求：
可开设但不限于以下实训项目：
1、消防排烟系统的认识
2、消防防烟系统的认识
3、消防防类系统控制操作
4、消防排烟系统的手动操作
3、消防排烟系统的自动操作
六、配置表
|
序号 |
设备名称 |
数量 |
备注 |
|
1 |
铝型材框架 |
1个 |
|
|
2 |
70度排烟阀 |
1套 |
|
|
3 |
280防火阀 |
2套 |
|
|
4 |
回风道管路 |
1套 |
按要求 |
|
6 |
通风管路 |
2米 |
定制 |
|
7 |
正压送风阀 |
1套 |
|
|
8 |
排风风机 |
1套 |
180W/220V |
|
9 |
送风机 |
1个 |
|
|
10 |
报警器 |
2套 |
|
|
11 |
报警按钮 |
2套 |
|
