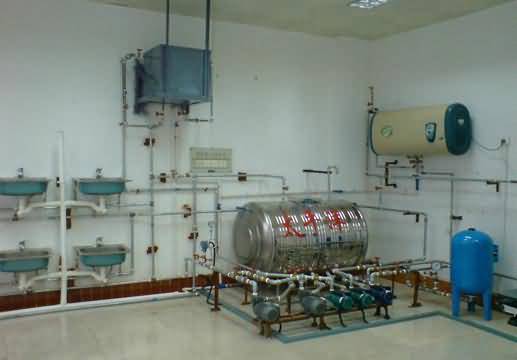

一、管道安装及控制实训装置功能特性
用户终端：不锈钢水盘，冷、热两用水龙头，模拟两层各3个住户用水终端
水池：不锈钢制作，一路输入四路输出，向各系统提供恒定水源，设置有浮球开关和排气孔，保证水池水位。
三相水泵：两台，为恒压供水系统提供动力
单相水泵：三台，分别为供热/暖系统、气压供水系统和水泵水箱联合供水系统提供动力
压力变送器：检测恒压供水系统水管内当前压力值，可检测0～400KPa压力
膜盒压力表：检测恒压供水系统水管内当前压力值，可检测0～400KPa压力
高位水箱：水泵水箱联供水系统蓄水装置，水泵水箱联合供水实训时向用户终端提供水源，内设高、低水位开关实现水泵的自动启停
气压水罐：气压供水系统蓄水装置，气压供水系统实训时向用户终端提供压力水源
高低压力开关：检测气压供水系统管道当前压力，为水泵启停提供信号
压力表：检测气压供水系统管道当前压力，可检测0-1MPa压力
热水器：为供热/暖系统提供热源，内置温度检测和控制电路
散热片：钢管与铜片制作，将热水中的热量传递到室内空气
控制电柜：系统控制单元，包括DDC直接控制器、变频器、交流接触器以及相关控制、保护设备
组态软件：配套组态王软件及给排水系统组态监控程序，通过计算机对给排水系统进行在线监视与控制
计算机：安装LonMaker3.2l软件，安装秘维护LON网络，对系统进行在线监控
进水、排水管道：包括水管、手阀、单向阀以及各种配套设备
二、管道安装及控制实训装置实践项目
给排水系统的认识
给排水系统的常用器件和系统组成
恒压供水系统原理及工作流程
变频恒压供水系统操作实践
气压供水系统原理及工作流程
气压供水系统操作实践
水泵水箱联合供水系统原理及工作流程
水泵水箱联合供水系统操作实践
供热/暖系统工作原理及工作流程
供热/暖系统操作实践
给排水系统组态控制实践
组态软件组态监控界面设计实践
DDC直接数字控制器的使用实践
DDC直接数字控制器程序设计实践
