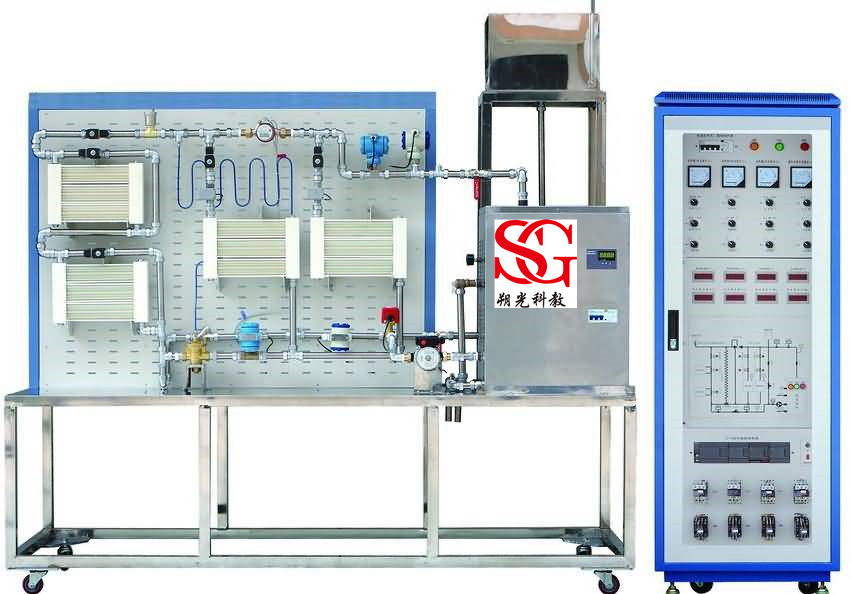

SG-LY08热水供暖循环系统综合实训装置

一、产品概述
"SG-LY08热水供暖循环系统综合实训装置" 以可编程控制器PLC为控制核心，上位机组态软件作为监控界面，实时显示工作状态与运行参数。系统主要由电热水锅炉、供热管道和散热片三个基本部分组成，并设有膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、温度采集模块、压力采集模块、流量采集模块等附属设备，可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。
二、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.工作环境：温度 -10℃～+40℃；相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜10kVA
4.设有电压型漏电保护、电流型漏电保护、接地保护，安全符合相关国家标准。
三、系统配置
1.实训台
实训台采用不锈钢拼合结构，整个供暖系统布置在网孔板上。
2.热水供暖系统
系统由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备组成。
主要设备的技术参数如下：
(1)电热水锅炉
额定功率：3kW
供热面积：108m2
供热量：7740kcal/h
(2)膨胀水箱
采用不锈钢材料制成，配有信号管（用于监测水箱内的水位）
(3)小型热水泵
额定功率：95W
额定扬程：6m
额定流量：1.08m3/h
（4）PLC主机CPU 224(1个)
数字量扩展模块（1只）
模拟量扩展模块EM231（2只）
3.控制柜
铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及PLC主机单元。
4、制冷供暖考核装置智能物联网平台
1）、制冷考核装置智能物联网平台：是公司自主研发生产的物联网智能化制冷考核装置设备管理平台、集中管理、远程控制、报表打印、数据分析等应用功能 ,能同时管理224台子系统。
2）该系统由云平台后台管理软件与物联网硬件设备组成，设备连接至云平台，可通过后台云平台管理软件远程监测每台空调的运行状态，实现的统一管理、远程开关、云平台存储并分析数据，用户可根据大数据分析结果制定空调节能减排管理方案
3）设备硬件：分为中继路由与智能终端，中继与终端之间采用无线通讯，抗干扰能力强，覆盖范围广；制冷考核装置可通过连接本地局域网或连接互联网的电脑、手机等，对所有空调状态进行集中监测和管理。
4)子系统，系统由多个子系统组成，独立显示控制数据，数据显示窗口：液晶面板，可同时显示温度，湿度等数据。
A、云平台：云平台24小时实时监控制冷供暖考核装置设备的运行状态，远程控制、存储并分析数据、连接互联网的电脑、手机登陆。
B、组网方式：设备可能过LORA、RS485等方式连接，并通过NB-IOT GPRS、4G-LTE、以太网、WIFI连接。
C、服务器：可通网络环境特殊要求的客户服务
D、数据分析：可记录制冷供暖考核装置用电量，温度、湿度用可能特殊用电量合理配置，
E、远程辅助控制中心：通过手机电脑、WEB网页远程控制设备、远程开关制冷考核装置、查看实时温度、自动记录温度、湿度数据、远程温度温度准、远程设置控制器每一台参数
F、自动控制：控制器设定的制冷供暖考核装置参数和模式、温度控制、温室度控制
G、历史数据：可查询制冷考核装置历史温度、历史湿度、数据曲线及导出数据
H、总台数据报警：每一台制冷供暖考核装置控制器可独立向总台过温度、过湿度报警。
四、实训项目
1、掌握热水供暖系统的形式、特点及管网与用户的连接方式
2、热水供暖系统的安装与调试
3、热水供暖用户热计量
4、.热力工况调节
5.、PLC可编程控制器编程及调试
6、.组态软件的应用
7、于万物互联系统的使用
8、现代供暖技术网络平台应用
9、现代供暖远程控制原理
五、配置清单

序号	名 称	主要部件、器件及规格
1	电气控制柜	长×宽×高为600×600×1773m
2	实训对象	长×宽×高为2200×700×2090mm
3	循环水系统	小型离心式热水泵（额定功率：95W、额定扬程：6m、额定流量：1.08m3/h）、4套散热器（进出口管径：DN20）、1套自力式压差控制阀（安装方式：螺纹连接、公称压力：1.6MPa、介质温度：0～150℃、导压管长度：1.6m、导压管连接端尺寸：3/4管螺纹）、5个电磁阀（工作电压：AC220V）、2个电动球阀（工作电压：DC3.3V，进出口管径：DN15）、2个手动球阀、Y型三通过滤器（材质：黄铜）、不锈钢铝塑复合管及自动排气阀
4	电加热锅炉	电加热水器（外壳：不锈钢、工作电压：AC380V、功率：2.0KW、进出水口径：DN20、水温设置：40～95℃、）
5	监控仪表	指针式交流电压表：量程0～450V； 指针式交流电流表：量程0～10A； 指针式交流电流表：量程0～0.5A。 压力变送器：量程0～100Pa、工作电压：DC24V、输出信号：4～20mA、接线方式：二线制 涡轮流量变送器：量程0.4～1.2m3/h、工作电压：DC24V、输出信号：4～20mA、接线方式：二线制 电子式热量表： 测量温度范围：2～95℃、公称压力：1.6MPa
6	光盘	力控组态软件、PLC编程软件、配套应用程序、实验指导书、使用说明书等
7	型材电脑桌
9	PC/PPI通讯电缆
9	扳手	0-250mm
10	螺丝刀	十字
11	内六角扳手	6mm
12	产品使用说明书
13	产品实验指书
14	物联网平台

六、配套教学资源（全室共配1套）
★A、在线教育课程开放平台（具有软件著作权，配1个登录帐号）:
1）本系统是互通教学多元化管理平台，将用户传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！
2）课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。
3）为了教学的统一性要求在线教育平台与实训装置是同一个生产商！
4）微课内容不少于：

学习项目	学习任务	参考课时
项目一、三相异步电动机启动线路制作、调试与故障排除	任务一：识别低压电器及异步电动机	2
	任务二：点动与自锁正转控制线路的实施	12
	任务三：联锁正反转控制线路的实施与检测	12
	任务四：Y-△降压启动控制线路分析与接线	6
	任务五：三相异步电动机顺序控制线路安装与测试	6
项目二  三相异步电动机行程控制线路的设计及实施	任务一：电动葫芦控制线路设计及实施	6
	任务二：工作台自动往返线路设计及实施	4
项目三  三相异步电动机制动控制线路分析设计及实施	任务一：三相异步电动机反接制动控制线路安装与测试	4
	任务二：三相异步电动机能耗制动控制线路安装与测试	4
项目四  卷帘门控制电路的安装、调试及故障排除	任务一：卷帘门控制电路的安装、调试及故障排除	10
	任务二：卷帘门PLC控制电路设计	4
	任务三：卷帘门PLC控制控制程序设计与调试	6
项目五  传送带送料装置控制线路的安装、调试及故障排除	任务一：传送带送料装置控制电路安装、调试及故障排除	10
	任务二：用PLC技术实现传送带送料装置控制	4
	任务三：编写调试PLC程序及系统总调试	6

B、仿真软件
★1.三菱PLC与变频器仿真教学软件（网络版，具有软件著作权）
（一）产品技术要求
软件PLC产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《“维修电工”职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制，包括可编程控制器和变频器在内的26个项目，每个项目又根据需要设有：实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行等多种模块，基本涵盖了国家维修电工中级、高级和技师鉴定考核对于可编程控制器和变频器的应知应会全部要求。软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。该软件不仅可以作为实训教学应用，其大量的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。为电气自动化、机电一体化等电工电子专业的技能实训、鉴定信息化、现代化提供了丰富不可或缺的教学资源。
（二）产品内容要求

级别	内容	备注
中级	PLC工作原理控制、程序的执行过程、电动机的起停控制、电动机的正反转控、电动机循环正反转控制、三速电动机控制
高级	星/角起动控制、电动机正反转能耗制动控制、彩灯循环控制、数码管的点亮控制、大小球传送装置控制、简易机械手的控制
技师	电镀生产线的控制、自动交通灯的控制、皮带运输线的控制、工业洗衣机的控制、恒压供水系统的控制、小推车控制、停车场车位的控制、变频器的PU操作、变频器的EXT操作、变频器的组合操作
综合	手持编程器的操作、X62W万能铣车、Z3050摇臂钻床、CA6140型车床

2、西门子PLC仿真实训软件（具有软件著作权，网络版）

软件以西门子PLC S7-200系列型号为依据，对重点、难点PLC控制电路展开仿真实训。通过3D Max建模，结合Flash编程技术，融合教学设计，每个实训项目精心设计了实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行等训练模块，基本涵盖了国家维修电工中级、高级和技师鉴定考核对于可编程控制器的应知应会全部要求。
本软件在研制中力争贯彻如下的设计思想：以就业为导向，以技能训练为核心，体现职业性；以三维职场的构建与再现为训练环境，体现情境性；以真实项目为引领、任务为驱动、工艺过程主线，体现过程性；以学生自主训练为主，教师演示为辅，体现以学生为主的主体性；以职业生产活动为中心，强化技能养成，体现养成性。
本软件主要以网络形式发布，供学生在C/S架构的微机室使用，标准配置为30个终端，可供至少一个班的学生上机仿真实训。单机版另配，主要供教师演示性教学以及实训教师备课使用。
本软件适用于机电一体化技术、电气自动化技术、电力系统自动化技术、电气技术应用、机械工程与自动化、机械设计制造及其自动化、自动化生产设备应用、机电设备安装与维修等专业学生的实训教学，也可作为维修电工、可编程控制器程序设计师、电梯安装与维修工等职业培训与仿真技能鉴定，是电工电子实训中心、机电一体化技术、电气自动化技术、电力系统自动化技术等专业仿真实训室的主体虚拟仿真实训软件之一。

一级模块	二级模块	三级模块
基本指令	电动机启停控制	实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行
	电动机正反转控制	实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行
	电动机循环正反转	实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行
	可逆运行反接制动	控制要求、I/O分配、T型图、指令表、电路连接、通电运行
	三速电机控制	实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行
	星角降压启动控制	实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行
	数码管点亮控制	实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行
	交通灯控制	控制要求、I/O分配、T型图、指令表、电路连接、通电运行
	恒压供水系统控制	实训目的、实训器件、器件布局、I/O分配、T型图、电路连接
应用指令	循环彩灯控制	实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行
	停车场车位控制	实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行
	小推车控制	实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行
	简易三层电梯控制	实训目的、控制要求、I/O分配、T型图、指令表、电路连接、通电运行


3、建筑工程给排水资源（全室一套）
（一）建筑工程给排水应用
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制，包含水电、消防、人防给排水计算、人防柴油电站计算、泵阀管件工程、灭火器类型、室内场地设计给水、室内场地设计排水、供暖热水工程系统、给水管道系统工程、排水管道系统工程六、消防工程系统九大模块工程计算应用。
器  软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。

一、给水管道系统工程	二、排水管道系统工程
给水管道设计计算 1、衬塑钢管流量计算 2、涂塑钢管流量计算 3、普通钢管流量计算 4、给水铜管流量计算 5、给水铁管流量计算 6、衬树脂给水铸铁流量计算 7、PPR给水管流量计算 8、PPR给水管S5流 6、PPR给水管S3.2 7、PPR给水管S2 8、PEX给水管S6.3 9、PEX给水管S5 10、PEX给水管S4 11、PEX给水管S3.2 12、PVC给水管SDR9 13、PVC给水管SDR11 14、PE给水管PN0.8MP 15、PE给水管PN1.0MP 16、PE给水管PN1.25MP 17、ABS给水管PN0.8MP 18、ABS给水管PN1.0MP 19、ABS给水管PN1.25MP	排水管道计算 1、混凝土圆周管 2、铸铁排水管流 3、PVC-U平壁管 4、PVC-U加筋管 5、PVC-U双壁混波纹管流 6、PVC-U钢塑复合管流
三、室内场地设计给水	四、室内场地设计排水
（一）室内给水设计计算 1办公楼、商场计算 2图书馆计算 3书店计算 4学校计算 5医院休养生院计算 6客运站、会展中心计算 7公共企业、计算 8剧院，体育馆计算	（一）室内设计排水计算 住宅区宿舍、宾馆、酒店公寓旅馆和其它建筑公共洗室含： 1、洗涤盆 2、洗手公盆 3、厨房餐厅洗涤分盆 4、厨房餐厅双 5、格洗涤分盆 6、污水盆 7、淋浴器 8、洗脸盆 9、浴盆大便器 10、冲落式器 11、大便高低大便器 12、虹吸式大便器 13、自闭式 14、自动冲水箱 15、家用洗衣机、 16、饮水机
（二）管道水锤压力计算 铸铁管2钢管3、钢丝网架PE管	（二）雨水地区雨量计算 包括，上海、浙江、福建、江苏、四川、贵州等全国所有省、市5年、10年、雨量
（三）压力流量计算 1、度弯头、 2、40度弯头 3、90度转角流 4、闸板阀 5、球阀 6、角阀	（三）排水沟渠计算 1、矩形暗沟满流、 2、矩形暗沟非满流、 3、梯形非暗沟非满流
（四）流量射程计算	（四）雨水入渗计算
（五）管道当量长度计算 1、90度弯头 2、45度弯头 3、三通90度转角流 4、三通直向流 5、球阀 6、角阀	（五）雨水回用计算 包括，上海、浙江、福建、江苏、四川、贵州等全国所有省、市 1、I区（T〈180Min 2、II区（p<10, T〈120Min 3、II（p<10,120 T〈120Min 4、II区（p）>0, T〈120Min 5、II区（p）>12<0, T〈120Min
（六）给水管径计算 1、衬塑钢管计算 2、涂塑钢管计算 3、普通钢管计算 4、筑给水铜管计算 5、给水铁管计算 6、衬树脂给水铸铁管计算	（六）暴雨强度计算 1、暴雨强度i(l/s*ha) 2、暴雨强度i(mm/Min) 3、暴雨强度i(mm/H)
（七）水泵射程计算	（七）天沟溢流口计算
（八）居住区设计流量人数计算	（八）隔油池计算 1、餐馆 2、职工宿舍 3、酒店酒吧
（九）最高时不平均设计计算	（九）降温池选择
五、供暖、热水工程系统	六、消防工程系统
（一）管道直饮食水计算 1、住宅区宿舍、宾馆、酒店公寓 2、旅馆和其它建筑公共洗室	（一）灭火器选择计算 1、普通建筑 2、设有室内消防栓系统 3、设有室内喷淋系统 4、设有室内喷淋，消防栓系统
（二）游泳池系统工程计算	（二）减压孔板计算
（三）热损计算器	（三）节流管
（四）热水器定额计算	（四）消火栓系统计算
（五）全日热水系统计算 1、住宅区宿舍、宾馆、酒店公寓 2、旅馆和其它建筑公共洗室 3、宾馆客房 4、宾馆员工 5、培训中心 6、医院宾馆员工 7、别墅酒店	（五）气体灭火系统计算 1、七氟丙烷灭火系统 2、二甲烷灭火系统 3、IG541灭火系统 4、KG型热气常溶胶灭火系统 5、二氧化碳灭火系统
（六）定时热水系统 1、住宅区宿舍、宾馆、酒店公寓 2、旅馆和其它建筑公共洗室 3、宾馆客房 4、宾馆员工 5、培训中心 6、医院宾馆员工 7、别墅酒店	（六）干粉灭火系统计算 1、计算机房 2、数据库房 3、电器开关配电室 4、带冷却油的发电机 5、油漆车间干燥设备纺织工业 乙炔 6、二硫化碳等所有工业化学成分车载车间室
（七）太阳能热水系统计算 包括，上海、浙江、福建、江苏、四川、贵州等全国所有省、太阳日照时间	（七）自动喷水灭火系统计算 1、轻危险级 2、轻危险I级 3、轻危险II级 4、严重危险I级 5、严重危险II级 6、手工填写
（八）热水膨胀计算计算 储热模式（储水、容积式、导流式）	（八）稳压瓶系统计算 1、直径600MM 2、直径800MM 3、直径1000MM 4、直径1200MM
（九）水源热泵系统计算 1、机组功率 2、机组系数
七、人防给排水计算	八、人防柴油电站计算
（一）医疗救护工程、医院伤员工程计算 饮水量流量、生活水流量、消毒水流量，污水流量	（一）有可靠水源工程计算 水柴油发电机
（二）医疗救护工程、医院工作人员工程计算 饮水量流量、生活水流量、消毒水流量，污水流量	（二）无可可靠水泵工程计算 水柴油发电机
（三）专业队员掩藏工程计算 饮水量流量、生活水流量、消毒水流量，污水流量	（三）无可靠内外水泵工程计算 水柴油发电机
（四）一等员掩藏工程计算 饮水量流量、生活水流量、消毒水流量，污水流量
（五）二等员掩藏工程 饮水量流量、生活水流量、消毒水流量，污水流量
九、泵阀管件工程
1、阀门井工程计算	7、离心泵计算
2、防水套井计算	8、空压机计算
3、钢制管件计算工程计算	9、高和算
4、防水管件计算	10、管道设备隔热计算
5、泵阀选型	11、管道设备电加热计算
6、管道设备变形补偿计算	12、排水管件这计算：头、直接、三通、十字

4、给排水系统工程仿真教学软件（具有软件著作权，网络版）
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1—2006）《职业技能实训和鉴定设备通用技术规范》、城乡建设部、教育部相关专业教学大纲，为缓解我国土建施工类专业传统实验实训教学环节的不足、提高学生的职业技能水平而研制。内容包含建筑给水工程和建筑排水工程两个子系统，每个实训子系统含有若干项典型的实训步骤，以及教学资源、工程图纸、技术规范、安全交底、技术交底、项目进程和施工准备等实训模块。


名称	工程/项目	项目进程	实训模块	备注	模式
给排水及采暖工程施工工艺仿真系统	给水工程	挖管沟、安装立管套管、安装地下管道、安装一层立管和横管、安装二（三四五）层立管和横管、施工质量验收、水压试验等步骤进行	工程图纸、技术规范、安全交底、技术交底、教学资源、工作记录、施工准备（工具/设备库、物料场）、操作提示、项目进程、技术要求、快问快答、工具组合。教学资源中详细介绍以下工程施工及技术要求1.建筑中水工程。2.热水系统安装。3.卫生器具安装。4.室内采暖系统安装。	施工条件是主体施工完工(管道预留洞已按图预留好)，屋面防水工程完工，外墙抹灰完工后，按设计要求进行室内外给水管道施工（主立管明装，分管暗装）。材料符合设计及国家规范要求，采用PP-R塑料管。	文字、图片、三维演示
	排水工程	挖管沟、安装地下管道、安装二至五层立管和横管、安装五层立管及出屋面管、施工质量检查、灌水及通球试验等步骤		施工条件是主体施工完工(管道预留洞已按图预留好)，屋面防水工程完工，外墙抹灰完工后，按设计要求进行室内外排水管道施工。材料符合设计及国家规范要求。采用UPVC塑料管及管件。UPVC塑料管是硬聚氯乙烯管，不含增塑剂，PVC塑料管是聚氯乙烯管，含有增塑剂。	文字、图片、三维演示
	散热器采暖	放线挖地沟、安装立管套管、安装地下管道、安装供水回水立管、安装一至五层散热器、安装一至五层采暖管道、质量检查、水压试验、管道刷防腐漆及保温		施工条件是新建工程在主体施工完工（管道预留洞已经按照图纸预留好），屋面防水工程完工，内外墙及天棚抹灰完工，地面施工完成，卫生间散热器预留管道施工完成，卫生间防水施工完成，按照设计要求进行散热器采暖系统工程安装施工	文字、图片、三维演示
	地热采暖	放线挖地沟、安装立管套管、安装地下管道、安装供水回水立管、安装一至五层散热器、质量检查、浇混凝土前的水压测试、浇筑填充层混凝土及水压试验、管道刷防腐漆及保温等步骤		施工条件是新建工程在主体施工完工（管道预留洞已按图预留好），屋面防水工程完工，内、外墙及天棚抹灰完工，地面施工完，卫生间散热器预留套管施工完，卫生间防水施工完，按设计要求进行低温热水地面辐射供暖系统工程安装施工。	文字、图片、三维演示


软件特点
1. 情景性：全部训练在三维场景下进行，学生犹如进入真实的施工现场，真实感极强，弥补了下现场难的困难。
2. 过程性：软件以真实工程项目为例，以施工工艺为主线，以技术规范为指导，以设备与工具的使用为基础，重视养成性训练，具有很强的实用性。
3．交互性：软件贯彻以学生为主体的思想，设有项目进程、操作提示、工具准备、技术分析等，不仅可以供教师采用大场景环境演示教学，更可以在网络环境下由学生自主地按照进程与提示操作，突出了技能训练。
4. 完备性：软件重视教学设计，不同的知识单元含有诸如教学资源、技术规范、安全交底、技术交底、工程图纸等多种情境和技能训练教学模块。
5. 智能性：软件采用了数据库技术，设有操作记录，可随时记录学生的操作过程，以便学生自检与教师考核。
总之，本软件为国内首部以真实施工现场为职场环境的，以三维可视化虚拟仿真技术为主要特征的、完全基于交互性、过程性和智能化的土建施工类专业大型建筑施工仿真实训软件。
软件功能
1．演示功能
（1）演示功能所包含的教学内容
操作程序（顺序、步骤）演示——这种演示具有严格的顺序关系及操作标准；
操作方式方法演示——这种演示具有一定的选择性、逻辑性；
偶发事件演示——这种演示一般用于安全教育、故障处理内容，具有强烈的震撼作用；
错误操作结果演示——这种演示具有强烈的刺激作用，使学生产生深刻的记忆。
（2）演示功能所能实现的教学目标
示范性标准操作演示教学；
现场安全教育教学；
降低误操作频率教学。
（3）演示功能所能实现的教学效果
通过演示使操作者熟悉操作程序（顺序、步骤）；
通过演示使操作者了解操作过程逻辑关系；
通过演示使操作者高度重视安全操作与安全生产；
通过演示使操作者牢记现场误操作所带来的严重后果。
2．互动功能
（1）互动功能所包含的教学内容
利用多媒体手段，生动再现课堂教学内容；
利用鼠标、键盘的操作，对屏幕画面仿真实物实施理想的自主操作，实现实操实训前的计算机仿真导训教学，其教学内容与实操实训一致。
（2）互动功能所能实现的教学目标
巩固课堂教学内容；
实现计算机仿真导训。
（3）实现计算机仿真导训的重要意义
实现个性化教学；
选择最佳实训教学方案；
全面提高实操实训效果；
缩短实操实训时间；
提高实操实训安全性；
减少实操实训投入；
降低实操实训污染。
（4）互动功能所能实现的教学效果
通过完整生动再现课堂教学内容 ，使学生对课堂教学内容加深理解，并充分记忆；
通过教学设计中各个“实训点”的再现，实现导训教学效果。
四、技术参数和性能指标
性能指标是指响应时间、事务处理速率和其他与时间相关的技术要求：
1.单件事务或单个用户：无故障成功完成事务处理，处理结果的时间不多于1秒。
2. 多个事务或多个用户：在设计空量的多个用户并行访问的条件下，故障成功完成事务处理，处理结果的时间不多于3秒。
3. Web页面(带宽1M/秒)的平均响应时间不能多于5秒，响应时间以页面显示完成为准；局域网页面平均响应时间不能多于2秒，音频、图像、视频、动画从下载到显示的时间不得多于30秒(不考虑网络因素)。
4. 系统自动下载运行环境所使用到的插件，系统给出所用到的插件网络连接地址，提供给不能正常显示的用户系统。
5. 客户端通过IE浏览器运行本程序时，单个二维进程CPU占用率不超过10%。单个三维进程CPU占用率不超过20%。
