一、概述
SG-X63喷淋灭火系统实验装置依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，熟悉灭火系统的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、自动喷淋灭火系统实验装置特点
1.具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2.本身自带控制器，可实现本地控制，也可实现消防报警联动控制
3.模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4.喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备，稳定型强
5.湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
三、自动喷淋灭火系统实验装置技术参数
1.输入电源：单相三线～220V±10% 50Hz
2.环境温度：+4℃～+45℃
3.装置容量：＜3000kVA
4.外形尺寸：2200mm×700mm×1800mm
5.安全保护：具有漏电自动保护装置
四、自动喷淋灭火系统实验装置实训项目
1.系统结构与设备认识
2.喷淋灭火系统安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋灭火监控使用
8.喷淋系统系统综合操作训练
五、基本配置
1.灭火控制柜
(1)灭火控制器
灭火控制器使用单片机作为主控制器,实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测，并在自动状态下实现对报警输出，声光报警和启动喷淋水泵。通过串口和软件可实现上位机监控功能，同时可实现本地控制和联动控制切换功能
(2)灭火控制柜
灭火控制柜由电源开关、电压源指示、状态指示灯（烟感探测器、水流指示器、信号碟阀、压力开关）、声光报警器、手动控制装置等部分组成，可以完成喷淋灭火系统的电源控制、状态指示、火灾报警、自动灭火、手动灭火控制等功能，同时具有联动控制接口，可以接受其它消防报警系统的联动控制信号

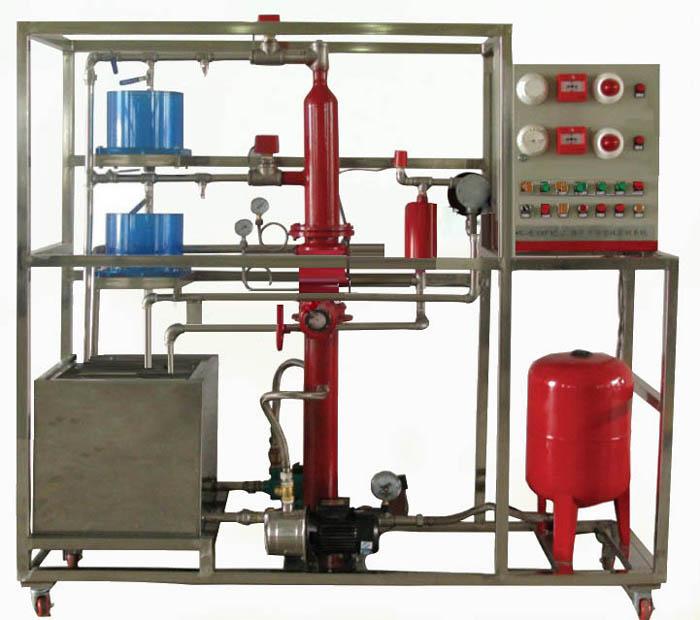

3.喷淋灭火系统模型
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，可以模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
喷淋水泵：数量1台 功率 750W 扬程：30米 流量:8立方米/小时
高位水泵模拟气压罐：数量1台 容积50升，功率 750W 扬程：30米，0.3MP
湿式报警阀：数量1台 口径：Ф100mm 额定工作压力1.2MPa
玻璃球喷头：数量至少6个 68℃温级
水流指示器：数量至少2个 灵敏度15L-37.5L/min
感烟探测器：1个，总线编码型，报警电流小2MA普通烟雾体浓渡等级
感温探测器：1个总线编码型，报警电流小2MA、68℃温级
燃气探测器：1个总线编码型，报警电流小2MA、普通气体浓渡等级
温度传感器：1个，100PT电阻2MA
