一、变频恒压供水技能实验模型特点

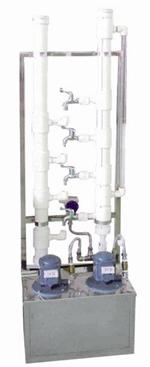

SG-X62变频恒压供水技能实验模型是随变频调速技术日益成熟和完善，人们节能意识不断增强的形势下，由本公司精心研制开发生产的设备。该模型可模拟住宅小区、高层建筑的生活及消防供水系统。模型主要由变频调速水泵、压力变送器、蓄水池、水龙头等设备构成，能够完成常规的电机变频调速、静态压力定值控制、动态变频恒压供水等实训项目。
它可广泛应用于本公司生产的配有变频器实验挂箱或配有变频器、PLC、继电接触器实训挂箱的实训装置中。
变频器模块：
采用三菱D720S高性能变频器，三相输出，输出功率0.37KW。集成RS485通信接口，提供BOP操作面板；具有线性V/F控制、平方V/F，可编程多点设定v/f控制，磁通电流控制（FCC）等多种控制模式。集成数字量输入3个，模拟量输入1个，模拟量输出1个，继电器输出1个；具有过电压、欠电压保护，变频器、电机过温保护，接地故障保护，短路保护等保护功能。
二、变频恒压供水技能实验模型技术参数
1、工作电源：三相四线制AC380V±10%/50Hz；
2、工作环境：温度+3℃-+45℃；相对湿度<85%(25℃)；海拔<4000m；
3、变频范围：25Hz-50Hz；
4、外形尺寸：500mm×375mm×1700mm；
5、压力控制范围：低压控制4-12kPa；高压控制10-35kPa。
