一、排水管路安装实训装置技术参数：
1. 装置外形尺寸：3500mm×790mm×1900mm
2.电源 220V
3.工作电压：单项三线220V±5％ 50Hz
4.安全保护：具有漏电自动保护装置
5.故障设置：演示水循环，排水给水，管道安装等
二、排水管路安装实训装置设备与附件的组成：

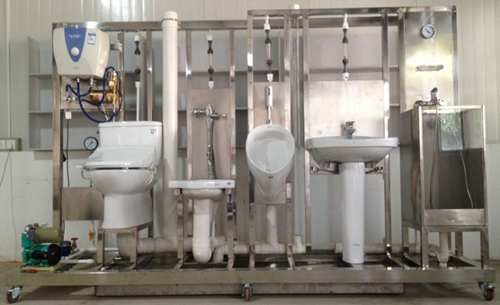

1、淋浴房主要由透明有机玻璃构成，里面装配花洒水龙头。
2、洗脸盘、大便器、小便器、蹲便器各一套知名品牌陶瓷卫浴组成。
3、排水系统由排水管道和水处理单元等组成。排水管路主要采用UPVC 管进行设计，可进行UPVC 管的切割、粘接、安装和通水试验操作。
4、冷水给水系统主要有给水箱、给水泵、给水管道、压力变送器、水龙头和淋浴头等组成。管路采用不锈钢复合管进行设计，可进行不锈钢复合管的切割、安装和通水试验操作；通过转子流量计可以完成用水量的计量。
5、热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR 管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。
三、排水管路安装实训装置实训项目
1、了解各种卫生设备的构造；
2、掌握排水系统中横管、立管水气流现象的基本规律；
3、了解排水系统中卫生器具水封的作用及其破坏原因；
4、认识排水系统中通气管系的作用；
5、通过排水系统的实验，加深对临界流量的认识；
6、了解引起水质回流污染的原因；
7、排水系统管路的切割、熔接、安装和通水试验操作
