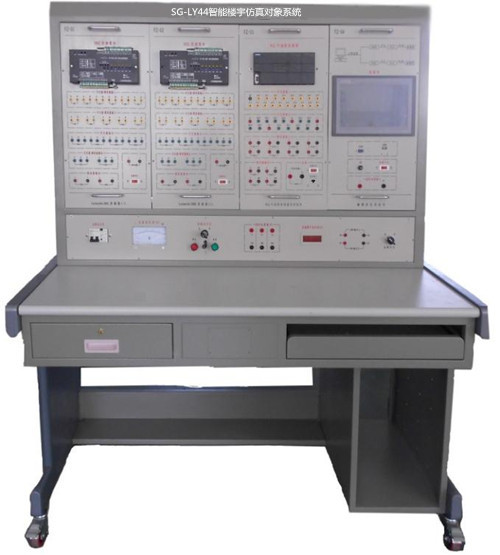

一、产品概述
智能楼宇仿真对象系统主要有触摸屏、PLC、DDC控制器和计算机组成，在触摸屏上通过组态编程能够完成楼宇自控系统中9个子系统（新风、中央空调、制冷站、换热站、送排风、供配电、照明、电梯、给排水）的仿真控制。在触摸屏上设计被控楼宇对象的系统模型，完成各系统工作流程的模拟控制，系统工作的各种传感器和执行器通过与触摸屏连接的PLC输出，其中输出I/O口（DO、AO）用于各种虚拟传感器的信号输出，输入I/O口（DI、AI）用于接收DDC控制信号，控制虚拟执行器运行。它适合楼宇智能化工程技术、建筑电气、电气自动化、计算机控制技术等相关专业的教学和培训。
二、智能楼宇仿真对象系统结构与组成
触摸屏实训组件
采用7寸液晶屏，存储容量：128M FLASH，并且支持数据采集板卡、智能模块、智能仪表、PLC、网络设备等数百种国内外众多常用设备
PLC实训组件
PLC可编程控制挂箱面板，采用西门子S7-200 CPU226系列产品。
（1）PLC可编程控制面板上引出八路模拟量输入端（AI1—AI8），四路模拟量输出端（AO1—AO8），十八路开关量输入端（I0.0—I2.1），十四路开关量输出端（Q0.1—Q1.3）。
（2）CPU为226，它集成24输入/16输出，总共有40个数字量I/O点。
（3）模拟量扩展模块，具有4路模拟量输入，1路模拟量输出。
（4）PLC的编程环境软件为：STEP 7-MicroWIN。CPU可通过网线与电脑通讯。
DDC控制器
采用DDC控制器，可以进行网络组建、DDC编程以及基于DDC的楼控系统（BA）设计等方面的学习。
三、智能楼宇仿真对象系统主要技术性能
1.输入电源：单相三线AC220V±10% 50Hz
2.工作环境：温度-10℃～40℃ 相对湿度≤85% （25℃）海拔≤4000m
3.装置容量：≤0.5kVA
4.外形尺寸：约1600mm×700mm×1660mm (长×宽×高)
5.安全保护：具有漏电流保护，安全符合国家标准
四、智能楼宇仿真对象系统操作项目
新风监控系统实训
中央空调监控系统实训
制冷站监控系统实训
换热站监控系统实训
送排风监控系统实训
供配电监控系统实训
照明监控系统实训
电梯监控系统实训
给排水监控系统实训
网络的BMS系统集成实训
