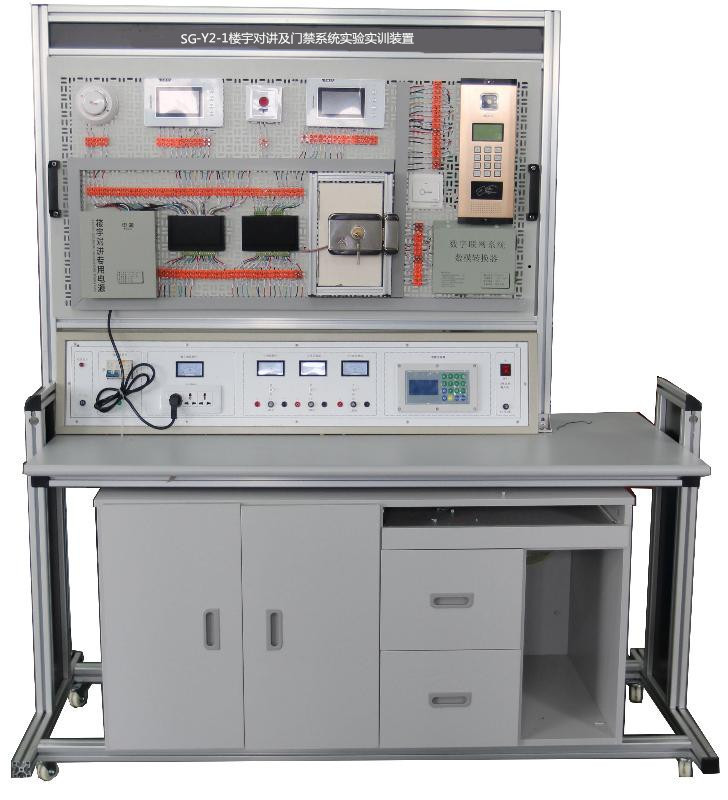

一、楼宇对讲及门禁系统实验实训装置参数：
1、装置组成：
楼宇对讲实训系统采用开放式和拆装式结构设计，采用铝合金型材+网孔板结构，桌面为高级防火防水板，耐磨高密度板，结构坚固，配有常用电源控制柜，能对各系统进行供电、接线、调试运行和维护实训和考核。设备有设备备柜，用于放置工具、存放资料等，实训桌还设有四个万向轮和四个固定调节机构，便于移运和固定，有利于实训室布局。本系统控制部分全部采用实物，控制对象采用防真门模型，整个实训装置主要由对讲主机、联网板、可视电源、可视户机、网络控制器、电脑中心软件系统等组成
2、系统实训功能：
能进行各种楼宇对讲系统操作演示、可视对讲机的安装与连接、非可视对讲机的安装与连接、安防对讲机的安装与连接、可视门口机的安装与连接、门禁系统的安装与连接，电控锁、灵性锁的工作原理及安装调试，楼宇对讲及门禁系统管理软件的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列中的其它设备联网进行各种综合实训。
二、楼宇对讲及门禁系统实验实训装置技术指标：
1.工作电压：单相三线220V±5% 50Hz
2.整机容量：＜300W
3.外型尺寸：160×70×180cm3
4.安全保护：具有漏电自动保护装置
5.故障设置：具有故障设置系统
三、主要设备配置参数：
1、彩色可视数码ID刷卡主机：
对讲主机一套，选用的是工程上使用的主流产品。并要具备安防功能小区电脑管理中心，还要具备下述功能和特点：
主机外壳采用不锈钢材料。
整体结构和内部结构设计合理，便于安装和维修。
主机板采用双面印刷电路板，键盘与主机板一体化，主机板和其他部分连接采用接插件，便于安装和维修。
分机和主机呼叫号码采用弹性编码模式，以适应各种不同结构的应用。
主机开锁密码由管理中心随意更改。
电源供应器为不间断直流稳压电源，当停电时电源供应器自动切换为蓄电池供电，设有蓄电池过充电和过放电和限流保护电路。
采取双组电源供电技术，即视频部分独立供电，提高视频部分的抗干扰性能。
采用视频放大器和分配器，使图像信号进行合理的阻抗匹配和达到远距离的有效传输，确保图像质量。
系统采用模块化设计，可视分机与非可视分机可兼容于同一个系统。
可视分机设有4防区报警控制器，报警器控制功能强，使用方便。
管理中心可连接个人电脑，使用TRONIC®20009000智能小区管理系统软件。
可视对讲：主机呼叫分机实现可视对讲。
遥控开锁：分机和管理中心机可遥控开锁。
密码开锁：由管理员随意修改开锁密码。
管理中心呼叫/监视：管理中心可呼叫/监视主机，也可呼叫分机。
分机呼叫/紧急报警：分机可向管理中心呼叫/紧急报警。
监视：分机监视主机。
安防联网：分机内置的报警控制器所连接的探测器被触发后，自动向管理中心报警，分机连接的警号也发出报警声。
多性质防区：分机内置4防区，4个防区的性质分别为：①延时防区 ②24小时防区。
分机报警密码撤布防及修改功能。
环境温度：－20～＋55℃
相对湿度：45％～95％
大气压力：86～106Kpa
分机使用环境：
环境温度：－10～＋55℃
相对湿度：45％～95％
大气压力：86～106Kpa
外壳防护等级：
主机：IP33
分机：IP30
音频特性：
谐波失真：≤5％
应答通道信噪比：≥35dB
主呼通道信噪比：≥40dB
应答通道音频输出不失真功率≥100mW
主呼通道音频输出不失真功率≥5mW
振铃声压：≥70dB
视频特性：
摄像头：1/3”黑白广角CCD，内置红外LED照明，解析度>380TVL最低照度<0.1LUX。
黑白显示器：4”扁平CRT，解析度>450TVL。
电源供应器：
输入：交流220V±10%
输出：直流12V±10%（非电池供电时）
电瓶：免维护蓄电池，一个12V7Ah。
分机内置报警控制器：4防区。
报警器主要参数：
四个防区
四个防区性质：24小时防区，延时防区
延时防区延时时间：30秒
密码撤布防功能，密码可修改。
其他参数：
配线方式：管理中心到主机为（2+2）总线+1根视频线，主机至层间分配器为8总线，主机至视频放大器、分配器为1视频线，可视电源至视频放大器、分配器、用户分机为2+2电源线，层间分配器至用户分机为5线，视频分配器至用户分机为1视频线。
开锁功能：分机开锁、主机密码开锁、管理中心开锁
管理中心带载能力：最多99主机
主机带载能力：最多256个层间分配器。（可根据用户要求进行扩展）
层间分配器带载能力： 2、4、8个分机。
2、联网转换器：
联网板一套，选用的是工程上使用的主流产品。
3、门禁专用电源：
可视电源一套，选用的是工程上使用的主流产品。
4、彩色高清4.3寸室内分机 (带2防区)：
可视户机带安防2套，选用的是工程上使用的主流产品。
5、彩色高清4.3寸室内分机 (带8防区)
对讲户机二套，选用的是工程上使用的主流产品。
6、层间分配器
层间分配器一套，选用的是工程上使用的主流产品。
7、网络控制器
网络控制器一套，选用的是工程上使用的主流产品。
8、NTS-SM9000电脑中心软件
电脑中心软件一套，选用的是工程上使用的主流产品。
9、DJ2CR电控锁
电控锁一套，选用的是工程上使用的主流产品，并要配立体模型门。
10、SCK-01出门按钮
出门按钮1只，选用的是工程上使用的主流产品。
11、系统技术参数：
1）输入电源：AC220V±15%，50Hz
2）环境温度：-20℃～+45℃
3）装置容量：＜1kVA
4）安全保护：具有漏电自动保护装置
5）具体能够实训以下内容：
6）楼宇对讲门禁系统使用情形模拟
7）可视分机的安装连接与使用
8）非可视分机的安装连接与使用
9）单元门口机的安装连接与使用
10）管理中心机的安装连接与使用
11）适配器的安装连接与使用
12）系统电源和主机电源的安装连接与使用
13）煤气探测器、门磁、紧急按钮的安装与使用
14）电控锁的安装与连接
15）按线路图将各部分连线
16）上位机软件的安装与使用
17）ID卡门禁
18）室内安防
19）管理中心机的干预
20）系统故障的判断与处理
21）系统开放，接线灵活
22）功能：可视对讲与非可视对讲混装，并可实现呼叫、对讲、监视、密码开锁、刷卡开锁、遥控开锁、家居报警、报警时间显示、刷卡信息、报警信息自动存储等功能，具有与小区管理中心互联的功能，可实现小区的联网管理实训。
四、可以做的实训项目：
1.门口机安装操作
2.可视分机安装操作
3.非视分机安装操作
4.电脑管理中心软件操作
5.各类探头的安装调试操作
6.按接线图系统接线操作
7.系统调试操作
8.分机设置号码操作
9.门口机呼叫分机操作
10.分机呼叫管理机操作
11.门口机与管理机间操作
12.软件报警处理设置操作
13.线路及设备故障的判断与处理
14.设计并安装一个简易应用系统
五、楼宇对讲及门禁系统实验实训装置设备配置单：
