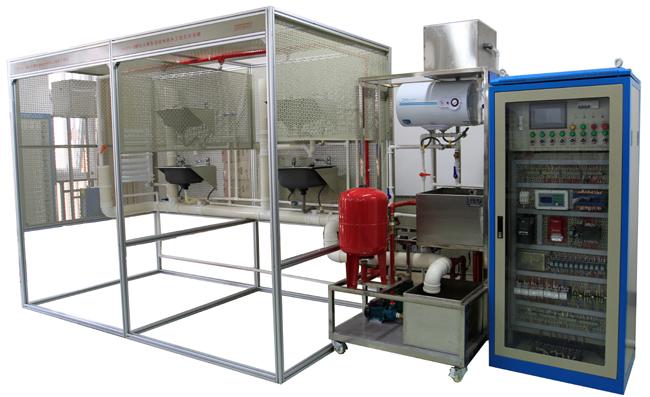

一、网孔型给排水设备安装与控制实训装置性能及配置
1.通过实训操作可掌握给排水设备安装与控制的综合能力，如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查。
2.给排水模型外形尺寸：4800mm×1500mm×2300mm(长×宽×高)；电气控制柜外形尺寸：800mm×600mm×1800mm(长×宽×高)；
3.整机功耗：<4.5kVA；
4.装置底部安装有带刹车脚轮，方便装置的移动和固定；
5.安全保护措施：具有接地保护、漏电过载保护、误操作保护功能；安全性符合相关的国标标准，所有材质均符合环保标准。
6.设备组成要求：给排水设备安装与控制实训装置由生活给水系统、消防给水系统、热水给水系统、排水系统和控制系统五个部分组成。
7.生活给水系统：主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用不锈钢复合管进行设计，可进行不锈钢复合管的切割、安装和通水试验操作，通过控制系统可实现生活给水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能；通过脉冲式水表可以完成用水量的计量。
8.消防给水系统：主要有给水箱、喷淋泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。管路采用镀锌管进行设计，可进行镀锌管的切割、套丝、安装和通水试验操作，通过控制系统可实现喷淋灭火功能。
9.热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。
10.排水系统主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。排水管路主要采用UPVC管进行设计，可进行UPVC管的切割、粘接、安装和通水试验操作，结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。
11.给排水自动控制系统主要有电气控制柜、触摸屏、操作开关、工作状态指示灯、PLC控制器、变频器、低压电气、水泵、水表、传感器（浮球式液位计、压力开关、水流指示器、信号蝶阀、压力变送器）、组态监控软件等组成。通过控制系统可实现给排水系统的自动化控制功能。
12.建筑给排水系统仿真教学软件：采用3D技术与交互式动画相结合的方式，模拟实际生活给水系统、消防给水系统、热水给水系统、排水系统的结构。可实现以建筑内部生活给水系统仿真，建筑内部消防给水系统仿真，建筑内部排水系统仿真，建筑内部热水供应系统仿真，建筑给排水主要组成设备的结构仿真，各类给排水系统的运行过程仿真。
13.不锈钢钢架1000mm×1000mm×1900mm1台
14.污水处理单元有机玻璃1个
15.水流指示器灵敏度：15-37.5L/mim1只
16.玻璃球洒水喷头68℃温级2只
17.消防水泵三相AC380V功率：0.55KW扬程：33m流量：130 L/min。1台
18.变频磁力驱动泵三相AC380V功率：0.37KW扬程：12m流量：20L/min2台
19.排水泵单相AC220V功率：95W扬程：9m流量：18L/min1台
20.气压罐容积50L1个
21.压力变送器量程0-200KPa1只扩散硅
22.电加热锅炉容量50L，功率2KW1台
23.卫浴台面盆50 cm×45 cm×20 cm4个
24.万向下水通用件4个
25.水龙头混合式4个
26.花洒通用件4个
27.混合阀通用件4个
28.浮球液位传感器高、、低二档2个
29.脉冲水表0.01立方米/脉冲1只
30.西门子PLC控制器CPU224XP、14DI/10DO ，2AI/1AO1个
31.西门子变频器MM420，三相380V输入 ，0.75kW，带BOP面板1台
32.触摸屏7英寸、彩色、高分辨率
33.组态软件力控6.0 1套带权
34.低压电气小继电器、交流接触器、热过载继电器1套
35.空气开关带漏电保护器1个
36.保险丝15A3个
37.操作开关2位6个
38.开关电源输出：DC24V1个
39.工作状态指示灯工作电压：DC24V7只
40.型材电脑桌60cm×60cm×80cm1张(注如配电脑配电脑桌)
41.管材、配件及配套工具:
42.豪华工具车钢板设计，设有抽屉及柜子，可移动 1台
43.管材与配件包含短柄球阀、铜球阀、蝶形球阀、黄铜闸阀、铜止回阀、镀锌变径接头、镀锌90°弯头、镀锌活接头、镀锌直通接头、镀锌三通接头、PVC-U管、PVC透气帽、PVC异形顺水三通、PVC单承插、PVC双承插存水管、PP-R管、90°弯头、等径三通、阴螺纹弯头、阳螺纹接头、截止阀、外牙直通接头、内牙直通接头、内牙三通接头、不锈钢内牙三通、弯头、不锈钢内牙弯头、不锈钢外牙直接、铜转接头、铜活接头、角阀、编织软管、金属线管、金属线管接头、1寸镀锌管、3/4寸镀锌管、不锈钢管、黑色保温管等。1套
44.配套工具包含管螺纹铰扳、管子台虎钳（带支架）、镀锌管割刀、热熔机、PPR管剪刀、复合管割刀、钢锯、锯条、PVC胶水、卷尺、扳手、管钳、尖嘴钳、生料带、内六角扳手、记号笔、十字螺丝刀、一字螺丝刀、插线板、绝缘手套、绝缘胶鞋、万用表、剥线钳、斜口钳、焊锡丝、电烙铁、烙铁架、剪刀、手动试压泵等。1套
二、网孔型给排水设备安装与控制实训装置实训项目
1)系统竣工图和控制电气原理图绘制
2)管材加工和连接：镀锌管、不锈钢复合管、PPR、UPVC管的切割、套丝、熔接、连接。
3)配件和器件的安装：完成生活给水系统、消防给水系统、热水给水系统和排水系统中管路配件的安装；完成水泵、压力变送器、水表、浮球液位计、信号蝶阀、湿式报警阀组、水流指示器、闭式喷头、末端试水装置、水龙头、淋浴器等水暖器件的安装。
4)管道试压与通水试验
5)电气设计、安装与接线：水泵、配电柜、控制器、指令元件、操作元件的安装、接线
6)控制程序设计与调试:（变频控制程序；抄表计费程序；喷淋灭火控制程序；给排水监控程序；组态监控系统）
三、网孔型给排水设备安装与控制实训装置主要配置
