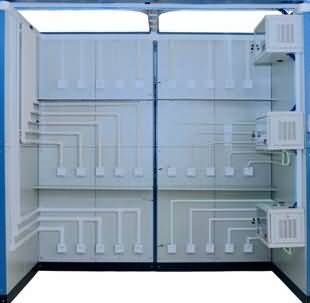

网孔板房间式结构
一、技术指标：
工作电压：单相三线 220V ± 5% 50Hz
整机容量：＜ 100W
外型尺寸： 180 × 70 × 180cm 3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
二、系统实训功能：
能进行大对数配线架和大对数电缆的配线、理线、打线、轧线操作，能进行各种线槽的敷设、各种线管的敷设、配电箱的安装、穿线、敷线、线端的连接等实训，能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中其它设备联网进行各种综合实训。
三、实训项目：
实训项目一：大对数电缆理线、打线、轧线操作
实训项目二：配线架标签制作操作
实训项目三：线管的布线操作
实训项目四：线槽的布线操作
实训项目五：配电箱的安装
实训项目六：弱电井设备安装操作
实训项目七：跳线连接操作
实训项目八：线路故障的判断与处理
实训项目九：线路的测试实训项目
实训项目十：测试报告的制作实训项目
实训项目十一：按线路图将各部分连线
实训项目十二： 设计并安装一个简易应用系统
四、主要配置：
组成 |
数量
|
|
桥架
|
1套
|
|
三通
|
2套
|
|
二通
|
1套
|
|
有线电视配线箱
|
1套
|
|
电话配电箱
|
1套
|
|
线槽
|
2米
|
|
线管
|
2米
|
|
配线架
|
1套
|
|
四通分配器
|
1个
|
|
F头
|
20个
|
|
大对数电缆
|
4米
|
|
网络线
|
100米
|
|
电话线
|
100米
|
|
三用压线钳
|
1把
|
|
螺丝刀
|
1把
|
|
钳子
|
1把
|
|
板手
|
1把
|
|
打线刀
|
1把
|
|
密度板双贴面进口防火板管道井
|
1套
|
|
安装板
|
1块
|
