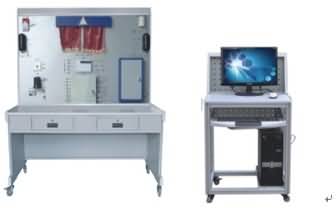

一、安防报警及监控系统实训装置组成：
本系统全部元器件均采用实物，整个实训装置主要由幕帘探测器、红外探测器、报警主机、门磁、紧急按钮、声光报警器、交换机、警号、Modem、光束对射控制测器、扩展模块系统等组成。
二、安防报警及监控系统实训装置实训功能：
能进行各种防盗报警系统联动操作演示、软件的设置，远程维护及监控软件的操作和设置、无线探测器设置和操作、报警主机键盘的基本操作、键盘操作指令的使用方法、各权限密码设置的编程与验证、防区连接与控制的编程、防区开关、响铃及软防区的编程、防破坏功能的验证、布防后延时的设置、线路的设计与连接、故障的设置、判断及排除等实验和实训。并可与安防系列中的其它设备联网进行各种综合实训。
三、安防报警及监控系统实训装置技术指标：
工作电压：单相三线220V±5% 50Hz
整机容量：＜300W
外型尺寸：150×70×180cm3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
四、安防报警及监控系统实训装置可以做的实训项目
实训项目一：防盗报警的模拟操作
实训项目二：有线防区的主机编程方法
实训项目三：无线防区的主机编程方法
实训项目四：使用编程软件WinLoad时的主机编程方法
实训项目五：综合简化编程方法
实训项目六：编程软件WinLoad的使用方法
实训项目七：系统的设计与连接法
实训项目八：故障的设置与排除
实训项目九：系统的结构与安装
五、计算机
主板：Inte915
CPU: 430GHz
硬盘：160G
内存：2G
显示器：19寸液晶显示器
操作系统：WinXP
具有回复系统
六、基本功能：
1、主机采用LED和液晶键盘，每个防区可有1个LED灯（最多支持16个防区），加上8个系统状态指示灯，用以显示系统布防、火灾报警和系统故障。
液晶LCD键盘，两行16字符的液晶屏可以显示客户编好的防区和分区的标题（描述短句）。用户可以通过简单的两键命令来调整键盘蜂鸣器的音量和背景光的亮度。系统编程时需要使用LED和液晶键盘。
LED 和LCD键盘可以在同一个系统里混合使用。
2、防区
可以支持248个防区，其中8个自带防区，可接240个是可编地址码防区，任何一个防区可跟随15个可编程的防区功能中的一个。自动布防/延时布防，每个分区的每天的自动布防时间可编。用户可以利用延时布防来取代系统的自动布防时间，或者给主机指定一个特定的时间。
公共分区，一个分区可以编程为跟随一些或所有其它分区的布防状态。只有当与公共分区相关联的所有分区都布防后，公共分区才会布防。这样使得系统在保护好公共区域（如大厅、人口等）的同时，还可以保持分区的独立性。
烟感探测器报警确认。当烟感探测器第一次探测到有报警信号时，系统自动地将此探测器复位，如果在确认时间内再次探测到有报警信号时，主机立即将事件确认为火灾报警。这样既能减少潜在的误报，又能对报警作出快速反应。
强制布防。系统可以根据一些可编的多种布防设置，在自动旁路一组防区后布防。应答机优先，内置答应机优先的功能，无需外部硬件。
3、电话号码
系统支持2个20位的电话号码，每个分区或防区对这两个号码都可以有一个3位或者4位数的报告 ID 码。每个电话号码都可以相应地设置自己的通讯格式和选择脉冲拨号或音频拨号。第3个电话号码是用于远程遥控编程。
EE内存，主机使用了EEPROM技术，在完全断电时可保存所有的编程和布/撤防状态。由于探测器会花费几分钟来启动工作，所以，电源恢复后，还会有一个延迟以防误报；所有的系统编程或用户代码都不会丢失。
4、输出功能。输出功能可编程来跟随系统事件，或交叉矩阵中的一个或二个特别防区。这些输出功能可编程来控制八继电器输出模块上的输出或数据总线上的地址码可编的输出。
输入/输出交叉矩阵。输入/输出交叉矩阵允许将输出功能编程为跟随一些特别防区的输入状态。不论系统是布防，还是撤防，所有的输出都可编程为跟随一个或两个防区的布/撤防组合。
八继电器模块，支持两个八继电器模块，或两个固态输出模块。每个模块提供8个继电器或固态输出，以跟随系统事件，或跟随主机里编好的输出功能。
可编地址总线输出。支持60个输入/输出模块。这些模块与地址码可编的总线连接，并提供一个输入回路和一个“C”型输出继电器。此输入回路的操作与所有其他的地址码可编的输入的操作相同。输出回路可编程来跟随输出功能。
5、防接管保护
系统可锁定全部或部分编程，即使有人想要接管用户信息时，编程也不会更改。在地址码可编的装置中，有带密码的防接管回路，可防止更换控制指令。
两个独立的进入延迟。防区编程时，可选择两个进入延迟中的一个。这样，远离键盘的防区就可选择较长的延迟时间。
简易的功能键用户界面。
6、拥有6个已标明功能的按键。输入一个用户码PIN，再按一个功能键即可进行布防，撤防和复位烟感器等功能。
界面为新用户提供了简易的操作程序，同时使熟练用户无须使用繁锁的菜单格式，便可快速进入系统操作。
有一“快速布防”性能，不使用PIN用户码，即可打开系统，但在关闭系统，静音报警或进行系统测试时，则需要使用PIN用户码。
7、灵活的数字通讯
通讯主机
可在目前使用的大多数报警接收器中使用，支持3/1，4/1，4/2，Contact ID，SIA，BFSK数字通讯格式和寻呼机格式。寻呼机格式允许主机拨打数字寻呼服务，并留下表示用户和事件代码的数字信息。
键盘：最多可接键盘数量：15个
每条导线的最大长度为：300m
串联时，键盘之间的最大距离为300m
系统的总导线长度最大为：1800m
线材要求：4芯线，0.8-1.0mm
注：每300米长的导线上最多连接2个键盘
8、电源
电源输入：18VAC，50VA，50Hz或60Hz
总电源输出：12VDC，2.5A
键盘电源：12VDC，1.0A
可选待机电池 (D1272) ：12V，7.0AH (可支持35AH)
9、系统输出
系统提供3个独立可编的输出，它们可以用来跟随报警、进出控制、系统故障、烟感探测器复位或主机布防状态等事件。可扩展到256个输出。
报警输出（继电器），一般为常开，与辅助电源相连为1.75A。
可编程输出1，固态电流 ( 最大为1A) ，可用于报警、布防状态或进出控制。
可编程输出2，固态电压( 最大0.5A)，可用于报警、布防状态或进出控制。
