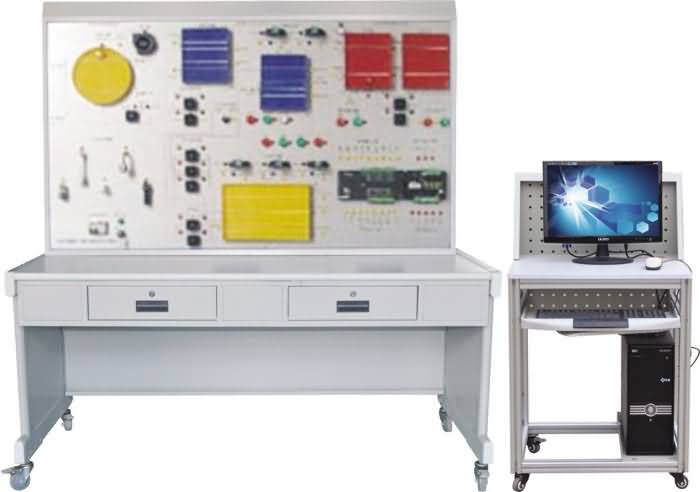

一、楼宇给排水监控系统实验实训装置组成：
楼宇给排水监控系统实训装置控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由 DDC 控制器、仿真水箱、多种水位传感器、多种电动水阀等组成。
二、系统实训功能：
能进行各种给排水系统控制操作演示、 DDC 控制器的操作与编程、给水控制、排水控制、气压给水控制、热水供水控制、水位传感器的安装与连接，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
1 、给排水模拟板：
大型的给水系统控制模拟板、排水系统控制模拟板、气压给水系统控制模拟板和热水供水系统控制模拟板，要求能完全模拟真实给排水系统的工作过程、所有的水箱要求能在 DDC 的控制下显示水位高度、所有的空压机和水泵也要求在 DDC 的控制下自动旋转。水箱系统及要求采用仿真立体模型并配有显示系统、所有的水泵、空压机也要求全部采用仿真动态模型、仿真动态风压机配置一台、仿真动态水泵配置十台、仿真压力水箱配一个、热水箱配置二个、高位水箱配置二个、蓄水池配置一个。
2 、控制器：
配置： DO 配 17 个点、 DI 配 8 个点。
3 、 P4 服务器电脑：
内配置支持 DDC 的客户端组态软件一套、 PCLTA-20 网络适配器一块、 DDC 配置软件一套和控制程序一套。并能联接客户端电脑
4 、各种水位传感器：
采用工程实际主流应用的全真水位传感器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作、水位传感器的类型不能少于五种。
三、楼宇给排水监控系统实验实训装置实训项目
1、楼宇给水监控系统的实训
2、楼宇排水监控系统实训
3、楼宇气压给水监控系统实训
4、楼宇热水给水监控系统实训
5、线路故障的判断与处理
6、设备故障的判断与处理
7、设计并安装一个简易应用系统
8、设计有关控制点位信息表格

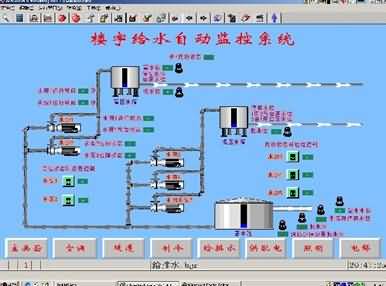

9、组态软件设计实训项目
10、系统调试实训项目
