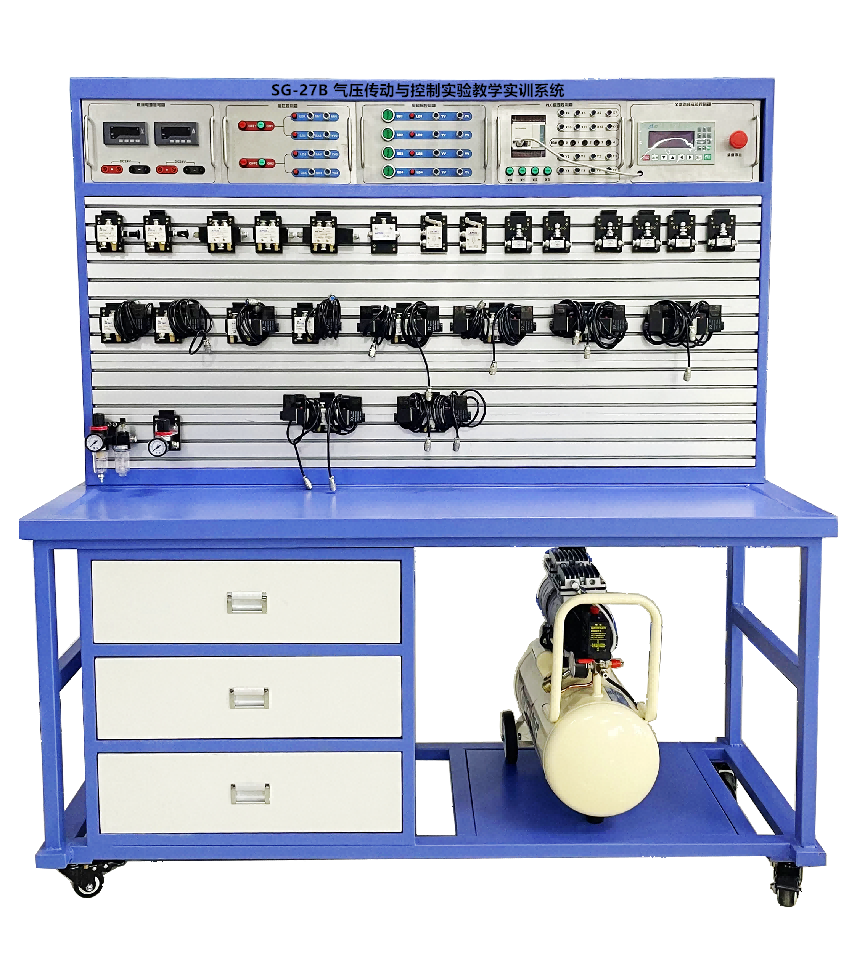

SG-27B 气压传动与控制实验教学实训系统
一、实验项目：
气动回路实验：实验项目内容：
1.可进行气动回路验证实验：
( 1)压力控制回路实验
(2)调压回路实验
( 3)压差回路实验
(3)双压回路实验
( 5)速度控制回路实验
(6)节流调速回路实验
(7)速度变换回路实验
(8)方向控制回路实验
( 5)速度控制回路实验
( 9)气控往复运动回路实验
( 10)电控往复运动回路实
( 11)气电联合控制往复运动回路实验
( 12)顺序动作控制回路实验
(13)压力控制顺序动作回路实验
( 14)行程控制顺序动作回路实验
( 16)时间控制顺序动作回路实验
( 18)与门逻辑控制回路实验
( 20)双稳逻辑控制回路实验
2．气动回路PLC控制、编程训练与在线监控调试
3．学习继电器、PLC控制方式、软件控制方式及电路、气控的控制方式
4、创新及设计性实验
5、软、硬件扩展升级空间
二、基本结构：
1、机架采用2mm冷轧钢板按工业标准产品精制加工，表面喷塑处理，实验台下部左边配抽屉，可存放工具、资料、气动元件等，右边为气泵，拆装方便，防灰、隔音；底板装有4个活动轮，带自锁，可移动或固定。
2、压力源内置，多种安全措施。
3、实验实训工作台面为640mm×1500mm特制带T型槽结构的铝合金面板，有效工作面积≥0.96m2，以保证所有实验实训的工作空间。
4、实验实训台铝合金面板采用特殊定制6063-T5，1500mm×120mm×16mm铝合金型材，表面阳极氧化,面板1500mm×160mm×16mm，重量≥5kg，厚度3mm-5mm。可承载力50kg
5、电控模块箱需采用上置式结构，电控模块箱采用拔丝工艺生产的金属面板，字体采用彩色分色丝映，美观、绝缘、耐压，且能快速装卸。1文本屏控制箱、2直流电源箱、3程序控制箱、4电磁阀控制箱、5气缸控制箱等。
6、气压元件配套高强度工程塑料制造的T型槽卡夹；
三、主要功能：
1.配备不同的气动器件模块，机件模块，电器模块，可实现工业实物气压传动，电器控制接线上百种原理回路演示，性能数据测试分析。
2.提供70余种液压、气动回路原理图和课件：继电器可控制的各类液压回路实验:提供气动回路图,电磁铁工作状态表使学生学习更加丰富。
3.组态三维立体动画软件电脑显示控制液压原理回路，实时显示进、回油与各部件工作状态。
四、主要技术参数：
1、 电源 ： 220V ±20% 50Hz
2、 功率： 550W
3、 额定压力： 0.75MPa
4、 噪声 ： ≤58 DB（A）
5、 容积 ： 22L
6、 额定排气量 ： 3.3m3/H
7、 气动元件品牌采用亚德客
8、 整机外形尺寸：约1580×600×1680mm 实验台重量：约140KG
五、配置清单：
|
序号 |
名称 |
数量/套 |
备注 |
|
1 |
铝合金迷你型气缸 |
3 |
双作用单出杆 |
|
2 |
铝合金迷你型气缸 |
1 |
单作用单出杆 |
|
3 |
电控三位五通换向阀 |
2 |
双电控 |
|
4 |
气控三位五通换向阀 |
1 |
双气控 |
|
5 |
电控二位五通换向阀 |
3 |
双电控 |
|
6 |
电控二位五通换向阀 |
1 |
双电控 |
|
7 |
电控二位五通换向阀 |
1 |
单电控 |
|
8 |
气控二位五通换向阀 |
1 |
单气控 |
|
9 |
气控二位五通换向阀 |
1 |
双气控 |
|
10 |
电控二位三通换向阀 |
3 |
单电控 |
|
11 |
气控二位三通手拉阀 |
2 |
手动控制 |
|
12 |
机械二位三通换向阀 |
2 |
行程控制 |
|
13 |
梭阀 |
1 |
|
|
14 |
快速排气阀 |
2 |
|
|
15 |
单向节流阀 |
6 |
|
|
16 |
调压阀 |
1 |
|
|
17 |
气源二联体 |
1 |
|
|
18 |
直通快插接头 |
80 |
|
|
19 |
铜制消声器 |
27 |
|
|
20 |
T型三通接头 |
8 |
|
|
21 |
十字四通接头 |
2 |
|
|
