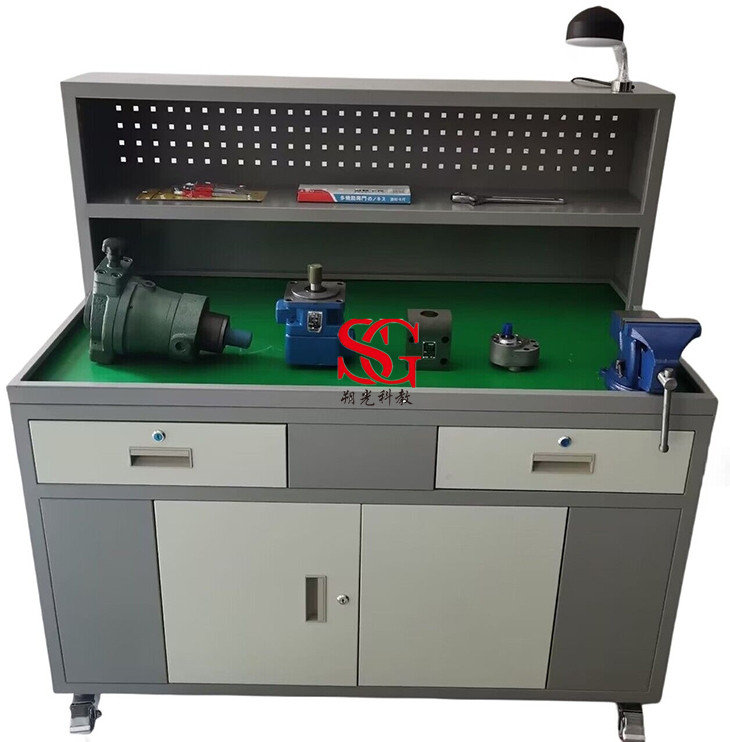

SG-37A液压元件拆装实训台
一、概述
液压元件是液压系统的重要组成部分，本实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具，通过对液压元件的拆装实训，观察及了解各零件在液压元件中的作用，加深学生对液压元件结构及工作原来的了解。并能对液压元件的加工及装配工艺有一定的认识，适合各职业院校机电类专业“液压传动”、“液压与气压传动”等课程的实训教学需要。
二、技术参数
1、交流电源：单相AC 2200 V±10% 50Hz；
2、温度：-10～50℃；
3、外形尺寸：约长×宽×高=1230mm×700mm×820mm；
4、整机功耗：≤1.0 kVA；
5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
三、配置及技术性能
1．动力元件
低压齿轮泵（CB-B4）、叶片泵(YB-10B)、高压柱塞泵(4MCY-1)
2．控制元件
直动式溢流阀(P-B10)、先导式溢流阀(Y-10B)、高压溢流阀（DB-10）、减 压阀（J-10B）、节流阀（L-10B）单向阀(I-10B)、换向阀(34E-10B)、高压 换向阀(3WE6A)等。
3．执行元件：单出杆双作用液压缸
4．其它要求：主体采用金属框架制作，表面为双层亚光密文喷塑工艺处理。设有抽屉、日光灯一个、交流电源插座。为减少拆装时的碰撞而引起的噪音，在台面上铺设有防静电橡皮垫。
5．拆装工具：内六角扳手一套、游标卡尺0~250、0~25外径千分尺、300钢板尺一跟、开口板子二把、螺丝刀一把、200台虎钳一台等、小元器件盒一个、清洗盆两个等。
四、实训项目
1.液压缸拆装实训
2.液压泵拆装实训
3.方向控制阀拆装实训
4.压力控制阀拆装实训
5.流量阀控制拆装实训
五、液压元件拆装实训台配置清单
|
序号 |
元件名称 |
规格／型号 |
数量 |
单位 |
备注 |
|
1 |
实训装置 |
1230x700x820mm |
台 |
1 |
铁质双层亚光密纹喷塑结构 |
|
2 |
齿轮泵 |
BB-B6 |
台 |
1 |
|
|
3 |
柱塞泵 |
5MCY-1 |
台 |
1 |
|
|
4 |
叶片泵 |
YB1-10B |
台 |
1 |
|
|
5 |
直动式溢流阀 |
P-B10 |
只 |
1 |
|
|
6 |
先导式溢流阀 |
Y-10B |
只 |
1 |
|
|
7 |
减压阀 |
DR10-4-5X10Y |
只 |
1 |
|
|
8 |
节流阀 |
DVP6 |
只 |
1 |
|
|
9 |
调速阀 |
2FRM5-31B/15QB |
只 |
1 |
|
|
10 |
液控单向阀 |
SV10PA1-30 |
只 |
1 |
|
|
11 |
三位四通换向阀 |
4WE6E61B/CG24N9Z5L |
只 |
1 |
|
|
12 |
单杠双作用液压缸 |
MOB40-200 |
只 |
1 |
|
|
13 |
钢皮尺 |
30CM |
把 |
1 |
|
|
14 |
千分尺 |
0~25mm |
把 |
1 |
|
|
15 |
卡簧钳（内、外） |
P1ERS |
把 |
2 |
|
|
16 |
活动扳手 |
6”-150mm |
把 |
1 |
|
|
17 |
10”-250mm |
把 |
1 |
|
|
18 |
内六角扳手 |
JTECH |
套 |
1 |
|
|
19 |
拆装垫块 |
|
块 |
1 |
元件在垫块上拆装 |
|
20 |
橡胶垫皮 |
|
张 |
1 |
|
|
