SG-JD06波轮式洗衣机维修技能实训考核装置



一、概述
配套性
      波轮式洗衣机维修技能实训考核装置采用电气控制与实物分离设计,能清晰展示电气部分与执行机构的关系,电气控制采用微处理器集成电路,对象为机械实体结构,并能够方便准确测试到内部电压、电流等参数,各实训部件之间连接专用导线配套齐全,配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学目标,深入理解机器的工作原理。
实用性
     波轮式洗衣机维修技能实训考核装置具有实训考核功能,根据技能鉴定要求,教师可以很方便的设置隐蔽故障,学生能够更多的接触到典型的洗衣机故障,进行排故训练,提高学生的排故能力,完成学生对认知、安装、调试、维修等多种技能的实训;并能进行考核及记录误排次数,对学生进行更公正的评定。
综合性
      实训内容丰富,工作原理清晰明确,使学生能够尽可能多的接触和掌握波轮式洗衣机工作方式,提升学生的综合能力和应变能力。

二、技术性能
    1.输入电源:单相三线~220V±10%  50Hz
    2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
    3.整机容量:<300VA
    4.安全保护:动作电流≤30mA、动作时间≤0.1s
    5.外形尺寸:170cm×93cm×135.5cm

三、系统组成

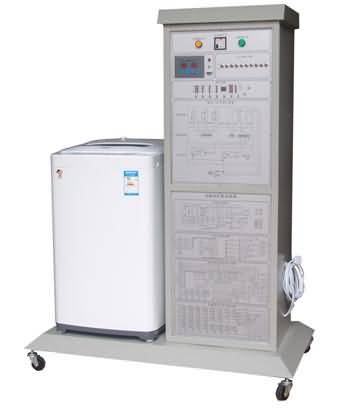

     本装置由波轮洗衣机实物、电气控制板、实训考核系统和实验台组成。
  1.波轮洗衣机实物:采用流行波轮实体设计,包括进排水系统,电动机及机械传动系统,支承机洗涤、脱水机构;
  2.电气控制板:波轮洗衣机的电气控制系统,包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理器等单元;
  3.实训考核系统:故障设置机构采用隐蔽式设计,学生可根据故障现象通过排故单元排除故障,考核时间及过程可实现完全记录和监控;
  4.实训控制柜:整体采用立体柜式结构,并设有四个带刹车万向轮,便于移动和固定,利于实训室布局。柜体为防水、防火、耐磨铝合金材料,结构坚固,造型美观大方。同时可以把实物和控制板紧密结合在一起,便于学生操作。

四、实训内容
  1.全自动洗衣机常用元器件、传感器及控制芯片的认识和检测
  2.全自动洗衣机机械结构的认识及拆装
  3.进水、排水常见故障的检测和排除
  4.洗涤、脱水常见故障的检测和排除
  5.全自动洗衣机程控器的检测
  6.电机及电机控制故障的检测和排除
  7.机械传动系统的常见故障及检修
  8.加热烘干系统常见故障的检测和排除
  9.集成控制电路检测和故障分析排除
  10.漏电安全防护报警系统故障分析和排除
