一、产品概述
液晶电视音视频维修技能实训考核装置适合鉴定站 / 所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。该装置是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
本实训装置同时适合职业学院、技工学校、职业培训学校、职教中心
二、技术性能
1. 输入电源：单相三线制 AC220V ± 10% 50HZ
2. 工作环境：温度 -10 ℃ ～ + 40 ℃ 相对湿度＜ 85% （ 25 ℃ ）
3. 整机容量：＜ 300VA
4. 安全保护：动作电流≤ 30mA 、动作时间≤ 0.1s
5. 外形尺寸： 150cm × 70cm × 135cm
6 ．具有实验室管理系统，带密码开机和定时关机功能
实训台包括实训控制屏（交直流电源、彩色信号发生器、智能考核接口）、液晶显示屏和实训组件（液晶电视模块、、智能实训考核系统）。
液晶显示屏：32寸，对比度：600：1，亮度：400cd/m2,反应时间＜20ms。
液晶电视模块：该系统包括无线智能故障转换接口(免布线)、开关稳压电路单元、逆变器背光驱动电路、遥控及本机键盘控制单元、视频信号处理单元、音频信号处理单元、音视频输入接口单元、AD模数转换、内置故障设置系统，
智能实训考核系统：该系统由电脑随机设置故障点。无线智能实训考核系统配智能考核软件和智能答题器，学生可以通过答题器与教师电脑进行数据交换，可以对学生考核情况进行统计分析。配备实训指导书。
三、系统组成

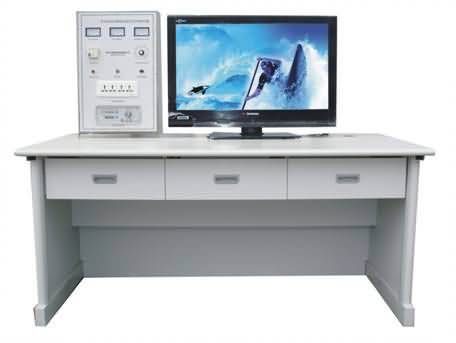

1. 本装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成
实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）
2. 交流电源（均带有过流保护）
输出电源：市电不隔离输出 220V 50HZ
隔离变压器输出 220V 50HZ
14.5V 50HZ
3. 直流电源：± 16V/+12V
4. 彩色信号发生器
（ 1 ）输出信号频率范围：第 12 频道
（ 2 ）电视信号形式：分为圆、点、格、黑白格、彩色、单色等 16 种形式，可通过按键直接选择
（ 3 ）输出信号：有视频、伴音（中频 6.5M ）、射频输出接口）
（ 4 ）信号制式： PAL-D/K
5. 智能考核接口单元：答题器接口、 PC 机串行接口、彩电模块接口
（二）液晶显示器： 15 寸 对比度： 600 ： 1 ，亮度： 500cd/m2, 反应时间：＜ 16ms
（三）实训组件
本装置由液晶彩电模块、智能实训考核系统组成。
1. 液晶彩电实训模块
智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、 AD 模数转换单元、内置设故排故系统（可由电脑随机故障点）
2. 智能实训考核系统
(1) 计算机可以监控 1-126 台家用电器智能考核台
(2) 已设置 20 多个故障点。
(3) 具有发卷功能
(4) 具有收卷功能
(5) 具有单台和全部实验台清零功能
(6) 具有自动检测各家用电器考核台的通讯联机情况
(7) 可以生成学生个人成绩单
(8) 可以对学生考核情况进行统计、分析
(9) 设有进入系统密码，进入系统后能够修改密码
(10) 具有打印功能
(11) 具有答题次数限制功能
(12) 学生台配智能答题器，学生可以通过答题器与都师进行数据交换
（四）实训桌： 整体结构采用钢木落地台式 ，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
四、实训项目
1. 功放输出芯片局部损坏或扬声器损坏
2. 主板 +12V 电源丢失
3. 红外接收头损坏
4. 红外接收头电源丢失
5. 功放输出芯片局部损坏或扬声器损坏
6. 高频头损坏
7. 按键开关损坏
8. 显示器背光电源电路故障。
9. CPU 正 5V 电源丢失
10. 显示器背光电源控制信号丢失
