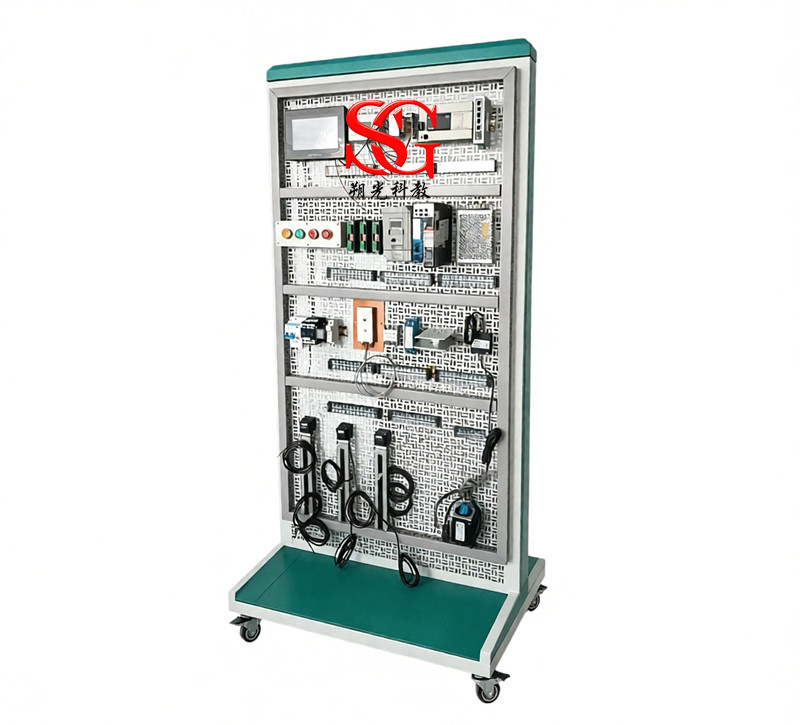

SG-02S PLC控制及变频驱动技术实训装置
一.实训装置技术参数:
输入电源: 3相5线 / AC 380V ±10% / 50Hz
输入功率：≤1kw
重量: 约100kg
外型尺寸: (长x宽x高) 800 x 800 x 1940mm
二.PLC控制及变频驱动技术教学实训装置特色
1. 实训建设理念为一次性建设, 本设备采用通用型宽展口, 所有主机的I/O口 都可通过扩展口引出, 可以用于插接式训练, 也可进行线接式实操训练; 还设有两块可拆卸的网孔板可对不同层次的学生进行考核。
2. 在主机选型方面由小型三菱FX3U-32MT系列PLC, 覆盖了FX3U系列常用PLC 类型, 主机可以通过并口连接到实训区进行实训, 可从基础小型PLC开始学起, 再到中型PLC, 最后到大型PLC, 由简到繁的学习理念让学生容易接受, 学习起来更加得心应手。
3. 采用模块组合式结构, 含开关量、模拟量、变频调速、触摸屏、通信模块等, 配套工控组态监控软件, 实现仿真化、信息化实训教学。
4. 项目实训模块: 利用目前典型的可编程控制器及总线技术完成对工业生产中典型案例的模拟对象、实物模型中的逻辑、模拟、过程、运动等的控制。
5. 仿真实训教学: 通过虚拟环境实时显示PLC运行状态, 模拟工业现场控制, 可以进行编程训练、程序编写测试等功能。
三.PLC控制及变频驱动技术实训装置主要配置参数及数量
|
序号 |
配置名称 |
型号规格及参数 |
数量 |
单位 |
|
1 |
PLC |
FX3U-32MT+FX3U-485BD+FX3U-3A-ADP
数字输入: 16点输入, 漏型/源型; 16点输出。脉冲 输出3路, 4路高速计数器, 配置一个485模块 |
1 |
台 |
|
2 |
彩色触摸屏 |
TK6071IP
屏幕尺寸: ≥7寸; 分辨率: 800×480, 64色, LED背光; 显示屏TFT真彩液晶屏, 64K色, 以太网口1个 |
1 |
台 |
|
3 |
交换机 |
百兆5口, DC24V供电, RJ45网口, 支持PLC﹑触摸屏﹑变频器组网通讯 |
1 |
台 |
|
4 |
编程通讯电缆 |
USB -FXSC09 |
1 |
条 |
|
5 |
步进电机 |
42步进电机, 1.8度/STEP, 2.1Ω, 电机体积42x42x34mm, 轴长20mm, 轴径5mm |
3 |
台 |
|
6 |
丝杆滑台 |
外形尺寸280X40mm, 有效行程210mm, 支架全不锈钢一次成型, 拉丝处理。丝杠: 不锈钢T8, 螺距2mm, 导程8mm。螺母双切边T8黄铜螺母, 带指针 |
3 |
个 |
|
7 |
步进驱动器 |
日本原装信浓电机STP-43D1034。1.8度/STEP。2.1Ω。 电机体积42x42x34mm, 轴长20mm, 轴径5mm。 |
3 |
台 |
|
8 |
刻度尺 |
不锈钢直尺, 量程>200cm |
3 |
个 |
|
9 |
接近开关 |
供电电压AC220V, 功率120W, 输出DC24V |
9 |
个 |
|
10 |
刻度盘 |
钣金加工而成, 表面喷绘, 直径>30mm |
1 |
个 |
|
11 |
指针 |
钣金加工而成, 厚度>3mm |
1 |
个 |
|
12 |
伺服 |
台达伺服驱动器100W, ASD-B2-0121-B, 功率100W,输入220-230V 1PH 50/60HZ 0.69A, 输出110V, 0-250Hz, 0.9A, 尺寸155x161x60mm, 台达伺服电机100W, ECMA-C20401GS, 功率100W, 输入VAC110, 输出3000r/min, 0.32Nm, 0.9A, 尺寸125x39x52mm |
1 |
套 |
|
13 |
温度传感器 |
热电阻PT100/CU50, 测量范围0-100度,
线L=1000mm |
1 |
个 |
|
14 |
变送器 |
PT100, 电压：24VDC, 精度：0.2%FS. 输出信0-10v |
1 |
个 |
|
15 |
电加热器 |
干烧式铝制加热块80x55x20mm, 固定在网孔板上面 加热。电压220V, 功率100W, 耐压值：1800V/S。 绝缘值: 200MΩ |
1 |
个 |
|
16 |
隔热板 |
尺寸: 140*85*3mm |
1 |
个 |
|
17 |
固态继电器 |
单相固态继电器SSR-25DA , 电流: 25A, AC24-380V |
1 |
个 |
|
18 |
变频器 |
额定功率400W。带操作面板, 面板带有旋钮, 输入: 1PH 220V, 50/60Hz。输出: 3PH 220V 0-400Hz, 尺寸: 142x86x112mm |
1 |
台 |
|
19 |
三相电机 |
2IK6GN-C-S-A-S3, 功率6W, 频率50Hz, 启动转矩38mN.m, 额定转矩47mN.m, 额定转速1300 r/min |
1 |
台 |
|
20 |
编码器 |
工作电压0-24V, 360脉冲/圈 |
1 |
个 |
|
21 |
传动轮 |
钢制橡胶轮, 外径95mm, 宽13mm |
1 |
个 |
|
22 |
电机编码器安装支架 |
钣金加工而成 |
1 |
个 |
|
23 |
称重传感器 |
传感器激励电压5V, 额定输出2mv/V, 40KG, 工作温度范围-20-60度 |
1 |
个 |
|
24 |
称重不锈钢承重板 |
不锈钢110x80x3mm |
1 |
块 |
|
25 |
重量变送器 |
工作电压: 24VDC, 输出信号: 0-5V﹑0-10V﹑4-20MA﹑输入信号: 传感器灵敏度2.0MV/V 输出激励: 输出激励电压 5V (E+) |
1 |
台 |
|
26 |
水流量传感器 |
工作电压DC12-24V, 耐压1.75MPa, 内径10.9mm, 外径20mm, 接口G1/2 |
1 |
个 |
|
27 |
流量控制阀 |
涡轮流量传感器微尔脉冲信号 |
1 |
个 |
|
28 |
铜接头 |
金属铜材质 |
1 |
个 |
|
29 |
电磁阀 |
DC24V供电 |
1 |
个 |
|
30 |
指示灯按钮 |
DC24V供电 |
3 |
个 |
|
31 |
光电传感器 |
DC24V供电, NPN输出 |
1 |
个 |
|
32 |
声光蜂鸣器 |
DC24V供电, NPN输出 |
1 |
个 |
|
33 |
电压表 |
DC24V供电, 量程0-30V |
1 |
个 |
|
34 |
开关电源 |
供电电压AC 220V, 输出DC24V, 功率120W |
1 |
个 |
|
35 |
按钮指示灯接触器 断路器中间继电器 |
市场主流品牌 |
1 |
套 |
|
36 |
铝合金手提箱 |
铝合金银色, 边框: 高强度铝合金, 锁扣: 机械式不锈钢, 箱面: 耐磨防火板 |
1 |
个 |
|
37 |
教学资源包 |
三菱软件 (详见附件) |
1 |
套 |
四.实验内容：
1. PLC的基础实训
2. PLC控制伺服电机实训
3. PLC控制步进电机实训
4. PLC控制变频器实训
5. PLC控制温度实训
6. PLC读取编码器实训
7. PLC称重模块实训
8. PLC控制三轴运动实训
9. PLC模拟量实训
10. 触摸屏实训
11. 变频器模拟量实训
|
