二、技术指标
1.输入电源：三相五线AC380V 50Hz；
2.固定交流输出：三相36V插座式6组、220V插座式6组
3.输出电源具有短路保护，过载保护，漏电保护动作电流30mA。且保护动作后会直接记录动作次数。
4.设备配有刷卡取电模块；
5.安全保护：漏电保护（动作电流30mA），过流保护，熔断器保护；
6.额定功率： 2KW；
7.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

三、功能结构

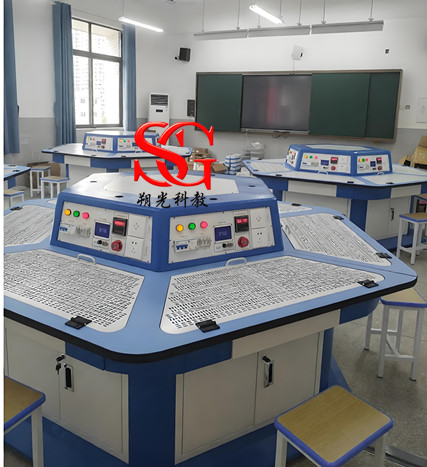

1、由六边形工作台、六边形电源控制屏及典型工作任务组成，能同时容纳六名学生在设备上进行操作。
2、六边形电源控制屏：电源控制屏采用六边形结构，与工作台相对应，具有漏电保护、短路保护功能。工作台顶部装有多角度高清摄像头，对每一位学员的实操过程进行记录。
3、工作台嵌有实操网孔板，该网孔板平时关闭时与工作台面平行一致，需要使用时可以展开角度进行使用。
六工位电工实训设备桌体采用优质冷轧钢板，经过机械加工成型，整机既坚固耐用，又美观大方。工作台表面喷塑，色彩稳重。工作台六工位设计，每工位设置有双开门式存储柜，工位与工位之间采用圆弧形过渡板连接。桌面为六边形结构，采用边沿28mm厚的实芯理化板非高密度防火板，外表面贴防火板，桌边倒圆弧处理，美观安全。工作台直径为2500mm，单边尺寸为1250mm,高度按人体工程学要求设计，高度为760mm。

四、能完成的实训项目如下
1、常用低压电器及其安装、检测与维修
1)低压电器的分类和常用术语
2)低压熔断器
3)低压开关
4)主令电器
5)接触器
6)继电器
2、动机的基本控制线路及其安装、调试与维修
1)三相笼型异步电动机的手动正转控制线路
2)三相笼型异步电动机的点动正转控制线路
3)三相笼型异步电动机的自锁正转控制线路
4)三相笼型异步电动机的连续与点动混合正转控制线路
5)三相笼型异步电动机的正反转控制线路
6)三相笼型异步电动机的位置控制与自动往返控制线路
7)三相笼型异步电动机的顺序控制线路
8)三相笼型异步电动机的多地控制线路
9)三相笼型异步电动机的Y—△降压启动控制线路
10)三相笼型异步电动机的反接制动控制线路
11)双速异步电动机的控制线路
12)三相绕线转子异步电动机的控制线路
13)电动机的控制、保护与选择
14)电气控制线路设计基础
3、常用生产机械的电气控制线路及其安装、调试与维修
1) CA6140型车床电气控制线路
2) Z3050型摇臂钻床电气控制线路
3) M7130型平面磨床电气控制线路
4)X62W型万能铣床电气控制线路
4、变频调速系统
1)通用变频器的基础知识
2)变频器的工作原理和控制功能
3)通用变频器的选用与安装
4)变频凋速系统的调试
5)通用变频调速系统的维护与维修
5、可编程控制技术
1) PLC控制三相异步电机电机启停
2) PLC控制三相异步电机电机顺序启停
3) PLC控制三相异步电机点动和自锁控制
4) PLC控制三相异步电机Y-Δ启动控制
5) PLC控制三相异步电动机正反转控制
6) PLC控制三相异步电机带限位自动往返控制
6、触摸屏控制技术
1)触摸屏的编程
2)触摸屏与PLC通信
3)触摸屏、PLC、变频器的控制

五、1）设备配置要求

序号	名称	说明	数量/单位
1	漏电开关	3P+N 16A	6只
2	熔断体	5A	12只
3	熔断体	2A	24只
4	熔断器	1P	18只
5	熔断器	3P	6只
6	交流接触器	36V	30只
7	辅助触头		30只
8	热继电器	5.5-8A	24只
9	热继电器座		24只
10	通电延时时间继电器	0-30s	12只
11	断电延时时间继电器	0-30s	12只
12	接线端子排	12节	24只
13	端子导轨	≥200mm	18只
14	按钮开关盒（三个开关）		12只
15	按钮开关盒（两个开关）		12只
16	按钮（不带灯）	绿色、红色各30只	60只
17	行程开关	自动复位	12只
18	行程开关	手动复位	12只
19	牵引电磁铁	220V	6只
20	万能转换开关支架		6只
21	塑料安装卡子		800只
22	不锈钢自攻螺丝		600只
23	三相鼠笼式异步电动机	单速、双速、单速带离心各3个	18只
24	指示灯	黄、绿、红各18只	54只
25	实训操作板	梯形网孔板	6块
26	可编程控制器	输入点数≥16点，输出点数≥6点，三菱	6只
27	变频器	0.75KW，三菱	6只
28	触摸屏	≥7寸，昆仑	6只
29	实训导线	0.75mm 黄、绿、红、蓝、双色	6套
33	方凳		6张

2）、工具清单

序号	名称	说明	数量/单位
1	尖嘴钳	6寸	6把
2	剥线钳		6把
3	压线钳		6把
4	钢丝钳	6寸	6把
5	一字螺丝刀	3寸	6只
6	十字螺丝刀	3寸	6只
7	测电笔		6只
8	万用表		6只
9	电工刀		6把
