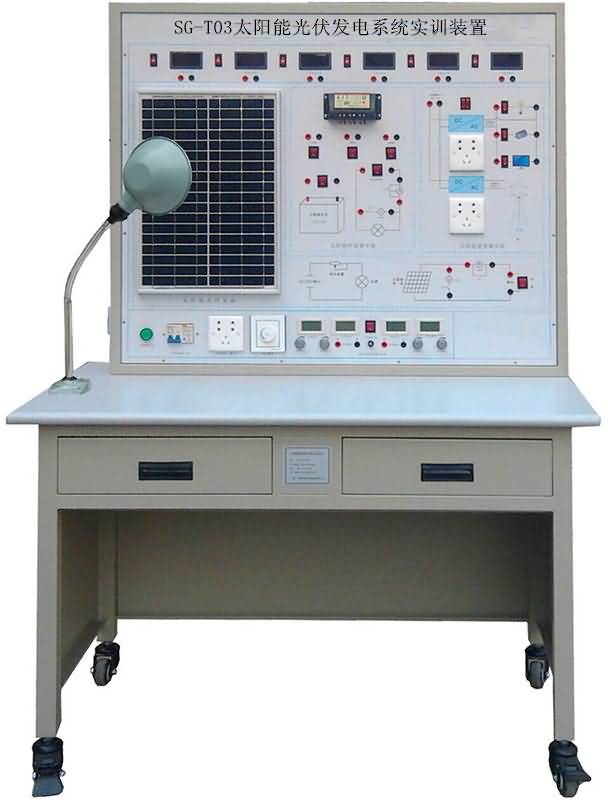

太阳能光伏发电系统实验实训装置采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3-6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
一、主要技术指标及规格： 1.太阳能电池组具体参数如下： ◆ 峰值功率：30W ◆ 最大功率电压：17.5V ◆ 最大功率电流：1.95A ◆ 开路电压：22V ◆ 短路电流：2.2A ◆ 安装尺寸：622*550*18mm
2.太阳能控制器具体功能如下 ◆ 使用单片机和专用软件，实现智能控制，自动识别24V系统。 ◆ 采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3-6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。 ◆ 多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。 ◆ 具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。 ◆ 浮充电温度补偿功能。 ◆ 使用了数字LED显示及设置，一键式操作即可完成所有设置，方便直观。
3.蓄电池：一般为铅酸电池，具有如下特点： ◆ 自放电率低 ◆ 使用寿命长 ◆ 深放电能力强 ◆ 充电效率高 工作温度范围宽
4.离网逆变器：正弦波逆变器，具体功能参数如下： ◆ 纯正弦波输出(失真率<4%) ◆ 输入输出完全隔离设计 ◆ 能快速并行启动电容、电感负载 ◆ 三色指示灯显示，输入电压,输出电压，负载水准和故障情形 ◆ 负载控制风扇冷却 ◆ 过压/欠压/短路/过载/超温保护
5．负载： ◆ 直流负载包括：LED灯，风机等； ◆ 交流负载包括：节能灯和交流电机等。
6.并网逆变器： 并网逆变器具有DC-DC和DC-AC两级能量变换的结构。DC-DC变换环节调整光伏阵列的工作点使其跟踪最大功率点；DC-AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。
7.监测仪表： 完成实验时数据的读取，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流。
二、实验项目： 实验一 太阳能光伏板能量转换实验 实验二 环境对光伏转换影响实验 实验三 太阳能电池光伏系统直接负载特性实验 实验四 太阳能控制器工作原理实验 实验五 接反保护实验 实验六 太阳能控制器对蓄电池的过充保护实验 实验七 太阳能控制器对蓄电池的过放保护实验 实验八 夜间防反充实验 实验九 离网型逆变器工作原理实验 实验十 独立光伏发电实验 实验十一 并网型逆变器工作原理实验 实验十二 光伏并网实验
三、主要设备清单：
序号
名 称
型 号
数量
单位
1
实验台
台
2
太阳能电池板
块
3
离网逆变电源
4
同步逆变电源
5
太阳能控制器
只
6
蓄电池
组
7
直流负载
套
8
交流负载
9
人造光源
10
稳压电源
