SG-D40机械制图多媒体三维测绘设计实训装置( 机械多媒体仿真设计综合实验装置)

 机械多媒体仿真设计综合实验装置

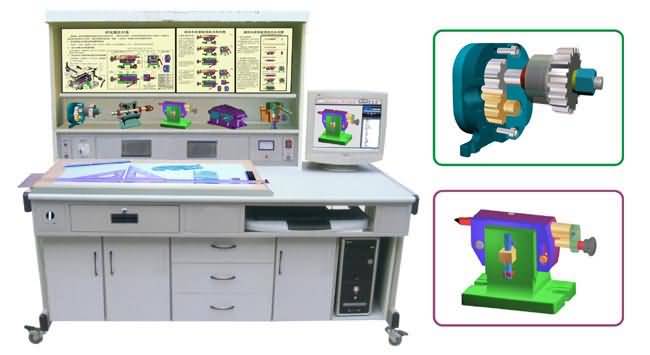

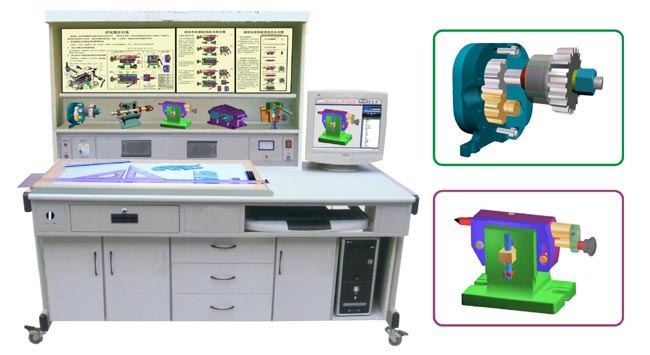

SG-D40机械制图多媒体三维测绘设计实训装置

一、概述

本公司首创研制开发，在国内处领先地位的集设计、测绘、创新于一体的多媒体机械制图实训设备，适用于《技术制图》、《机械制图》、《工程制图》等课程。《机械制图》是高职高专机械类专业学生必修的一门专业技术基础课。

本机械制图实训装置是培养学生正确识读和绘制机械图样，增强学生工程基础能力，实践性较强的应用型设备。同时，借助于计算机图形学技术和多媒体技术，采用实科机械制图多媒体软件用电脑演示三维动态模型，加强直观性教学，做到教学内容直观形象，,提高学习兴趣、降低学习难度。实训装置还采用绘图板来画图，制图板的上下升降采用电动控制；实训装置采用40件模型和40块模块板说明供学生使用；模型和模块板可随课程内容需要进行更换操作。



二、产品特点

1、实验台采用P4电脑一台

2、利用朔光多媒体软件界面，用三维动画生动演示模型、使学生实现理论与实际的紧密结合。

3、利用模块板文字图板说明文件，指导学生独立分析模型形状，培养看图识图分析能力。

4、利用实物模型让学生深入了解模型结构，增加学生设计与分析课程内容，培养学生的创新意识。

5、实验装置采用40件模型和40块模块板，各模块图文并茂，内容生动，方便学生参考学习。

6、本装置采用组件式结构，更换模块板和模型便捷，如需扩展功能或开发新实验，只需添加模块板和模型即可，永不淘汰。

三、本机械制图实训装置的任务

1、培养绘制工程图样的能力。

2、培养计算机绘制工程图样的能力。

3培养阅读工程图样的能力。

4、培养徒手绘画草图的能力。

5、培养对三维空间逻辑思维和形象思维能力。

四、主要技术参数

1、工作电源：单相220V交流电源。

2、结构：实验台为铁质钣金喷塑结构，坚固耐用。

3、工作环境：温度-10°-+40℃。

4、整机功耗：＜1KW

5、实验台外形尺寸：1600×750×1750mm

五、实验台内容配置

序号	名称	数量	备注
1	顶尖座装配	1件	用三维动画来演示模型，方便学生绘制图形
2	齿轮油泵装配	1件
3	减速器装配	1件
4	手动滑油泵装配	1件
5	组合体叠加	1件
6	组合体读图方法	1件
7	组合体接头切割	1件
8	组合体切割	1件
9	组合体线面分析法	1件
10	组合体形体分析法1	1件
11	组合体形体分析法2	1件
12	组合体轴承盖	1件
13	组合体轴承座	1件
14	蜗轮箱1	1件
15	蜗轮箱2	1件
16	蜗轮箱体	1件
17	阀体	1件
18	夹具体	1件
19	轴1	1件
20	轴2	1件
21	套筒	1件
22	主轴	1件
23	支架	1件
24	减速箱体	1件
25	槽配合	1件
26	拔叉	1件
27	箱体	1件
28	端盖	1件
29	板盖	1件
30	半剖1	1件
31	半剖2	1件
32	复合剖	1件
33	阶梯剖	1件
34	局部剖	1件
35	全剖	1件
36	连杆	1件
37	斜剖	1件
38	旋转剖	1件
39	断面剖1	1件
40	断面剖2	1件
41	一号绘图板、90cm丁字尺、绘图仪器一盒5件、曲线板、三棱比例尺、不锈钢多用擦图片、多功能模块、三角板一副、绘图铅笔1套5支、绘橡皮擦	1套	各1件
42	多媒体机械制图软件内容：40件模型三维动画；丁字尺的使用；丁字尺和三角板组合使用方法；曲线板的使用；铅笔的使用；分锥的使用；图纸幅面、图线、字体、尺寸标注；几何作图等。	1套	软件用三维动画来演示模型；用动画语音来讲解绘图工具的使用方法和作图标准。
